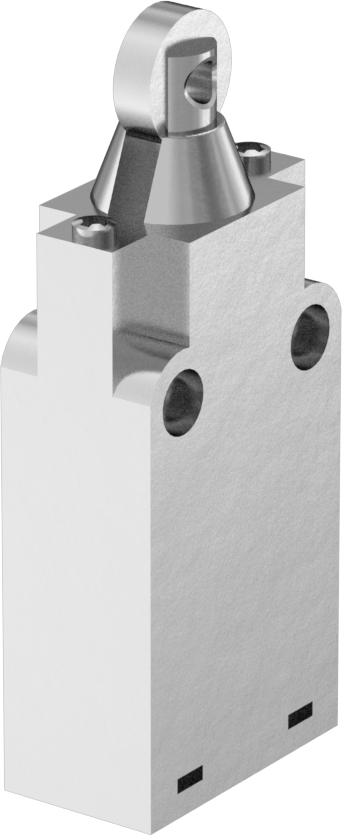

Düşük Profilli Limit Anahtarı
Makaralı Pistonlu ve Tel Kablolu, DPDT, Çinko Muhafaza
| Aktüatör Modeli | Silindir Piston |
| Tel Bağlantısı | Tel Uçları |
| Stil | C |
| Kontrol Edilen Devre Sayısı | 2 |
| Anahtar Başlangıç Konumu | 2 Kapalı ve 2 Açık |
| Anahtar hareketi | Anlık |
| Anahtar Tanımı | DPDT |
| Gerilimde Anahtarlama Akımı | 3 amp @ 240V AC, 0.55 amp @ 125V DC |
| Maksimum Gerilim | 240V AC 250V DC |
| Çalışma Sıcaklığı Aralığı | -13° F ila 158° F |

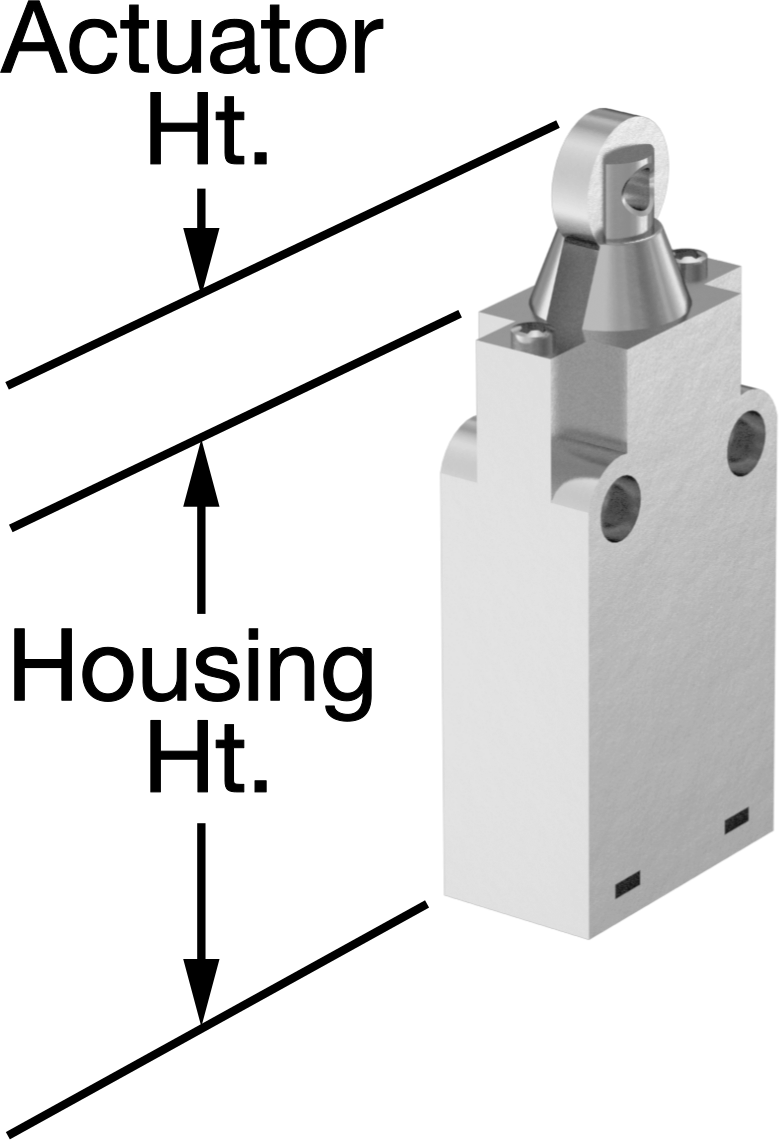

| Aktüatör Yüksekliği | 0.6"1.52 cm |
| Tel Uçları | |
| Adet | 8 |
| Kalınlık (AWG) | 2050.80 cm |
| Renk | Siyah, Mavi, Kahverengi, Gri, Turuncu, Mor, Kırmızı, Beyaz |
| Kablo Uç Uzunluğu | 3 ft. |
| Gövde | |
| Uzunluk | 1.2"3.05 cm |
| Yükseklik | 2.2"5.59 cm |
| Derinlik | 0.7"1.78 cm |
| Gövde Malzemesi | Toz Kaplamalı Çinko Alaşımı |
| Muhafaza Derecesi | NEMA 4, NEMA 13, IP67 |
| Çalıştırma Kuvveti | 34.2 ozf |
| Kablo Rengi | Siyah |
| Kablo Dış Çapı | 0.25"0.64 cm |
| Kablo Dış Kılıf Malzemesi | PVC |
| Sertifikasyon | UL Listed, C-UL Listeli, CE İşareti, CCC İşaretli |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Yağlı, Dış Mekan, Yıkama, Dalgıç, Islak, Tozlu |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Delik Sayısı | 2 |
| Delik Çapı | 0.2"0.51 cm |
| Anahtar Tipi | Sınır |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9055 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu ince anahtarları üst üste yerleştirin veya dar alanlara sığdırın. Geçici su daldırma durumlarına karşı koruma sağlayan IP67 sertifikasına sahiptirler. Hareket halindeki bir nesne aktüatörle temas ettiğinde, devreyi açmak veya kapatmak için bir sinyal gönderir. Bu anahtarlar, anlık hareketli anahtarların hızlı kapanma özelliğine sahiptir, ancak büyük nesneler için daha büyük bir aktüatöre sahiptir. Genellikle konveyör sistemlerinde ve asansörlerde kullanılırlar.
Silindir Pistonlu Aktüatör — Silindir pistonlu aktüatörler, bir nesne silindire bastığında devreyi açar veya kapatır; bu da pistonu hareket ettirir. Silindir, montaj yönüne paralel olarak hareket eder, böylece kuvvet doğrudan uygulanmasa bile pistonu itmeye yardımcı olur. Silindir ayrıca çalıştırma sırasında sürtünmeyi azaltır ve bu da zamanla aşınma ve yıpranmayı önler.
Toz Boyalı Çinko Alaşımlı Gövde—Plastik veya toz boyalı çinko alaşımlı gövdeli anahtarlar, yıkama ve yağ/soğutma sıvısı püskürtmelerine karşı koruma için NEMA 4 ve 13 sınıfındadır.
