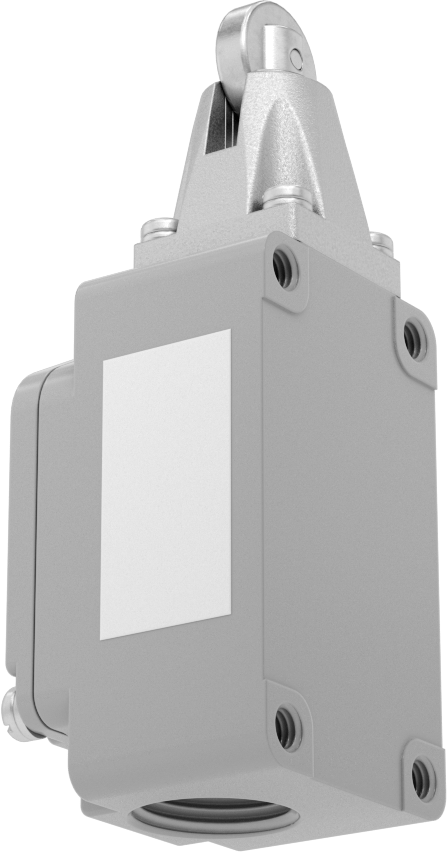

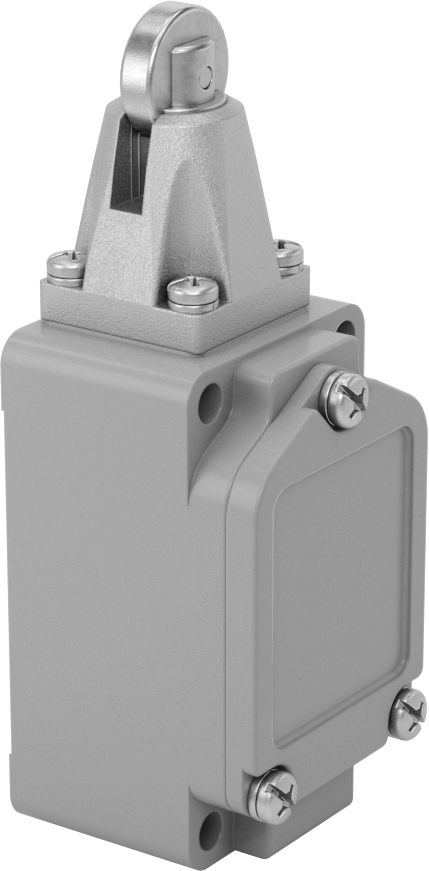

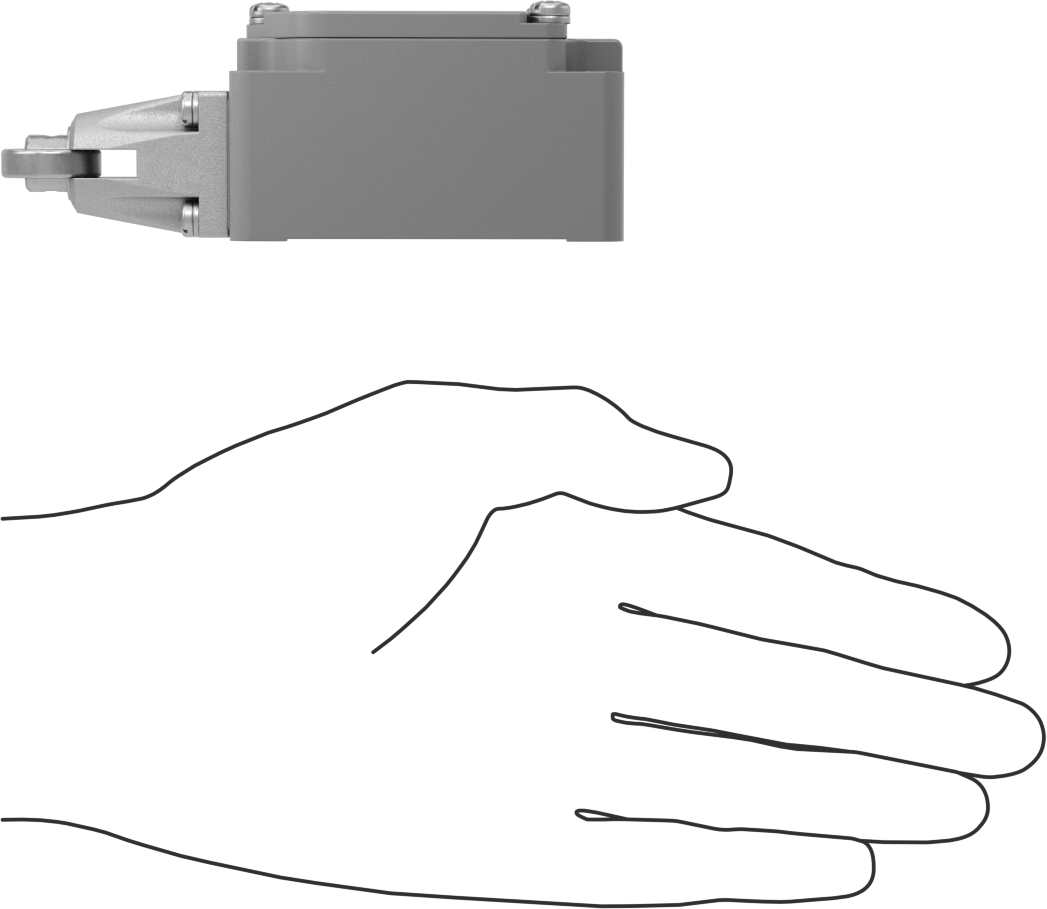

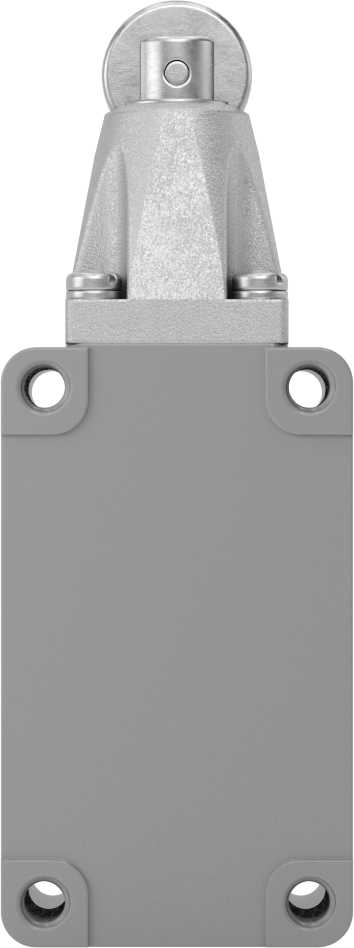

Sınır Anahtarı

1,6" (4.06 cm) Yükseklikli Silindir Pistonlu Aktüatör

Teknik Çizim

Aktüatör Modeli	Silindir Piston
Tel Bağlantısı	Vida Terminali
Stil	B
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPDT
Gerilimde Anahtarlama Akımı	10 amp @ 300V AC, 6 amp @ 24V DC
Maksimum Gerilim	300V AC 250V DC
Çalışma Sıcaklığı Aralığı	14° F ila 176° F
Aktüatör Yüksekliği	1.6"4.06 cm
Terminal Sayısı	4
Gövde
Uzunluk	1.6"4.06 cm
Yükseklik	2.7"6.86 cm
Derinlik	1.6"4.06 cm
Gövde Malzemesi	Alüminyum
Kablo Kanalı
Anma Ölçüsü	1/2
Diş Tipi	NPT
Bağlantı Cinsiyeti	Dişi
Muhafaza Derecesi	IP67
Çalıştırma Kuvveti	96 ozf
Sertifikasyon	UL Listed, C-UL Listeli, CSA Certified, CSA-US Sertifikalı, CE İşareti
Elektrik Bağlantısı Tipi	Sabit Kablolama
Çevre	Dalgıç, Tozlu
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	4
Delik Çapı	0.2"0.51 cm
Anahtar Tipi	Sınır
Menşe Ülke	Güney Kore
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853650.9055
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Hareket eden bir nesne bu anahtarlardaki aktüatöre temas ettiğinde, devreyi açar veya kapatır. Anında kapanan anahtarların hızlı kapanma özelliğine sahiptir, ancak aktüatörleri daha büyüktür. Bu da onları büyük nesnelerle kullanım için iyi bir seçim haline getirir; örneğin, konveyör üzerindeki bir kutu anahtara çarparak konveyörü durdurur.

Silindir Pistonlu Aktüatör — Silindir pistonlu aktüatörlü anahtarlar, bir nesne aktüatörü ittiğinde hareket eden bir silindire sahiptir. Bu, aktüasyon sırasında sürtünmeyi azaltarak anahtarınızın aşınmasını ve yıpranmasını sınırlar.

IP67 Koruma Sınıfı — IP67 sınıfına sahip anahtarlar, toza ve geçici su daldırmaya karşı korumalıdır.
