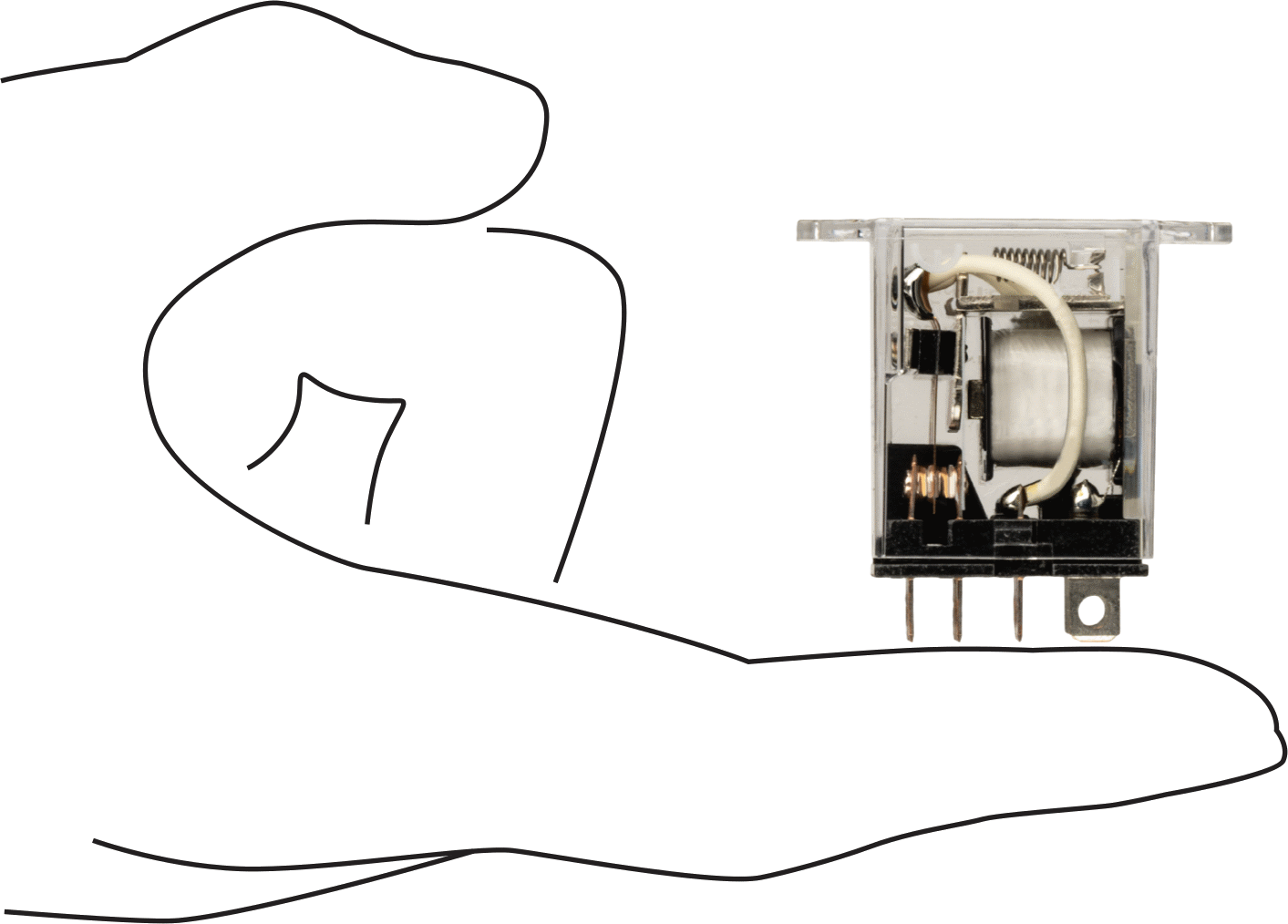

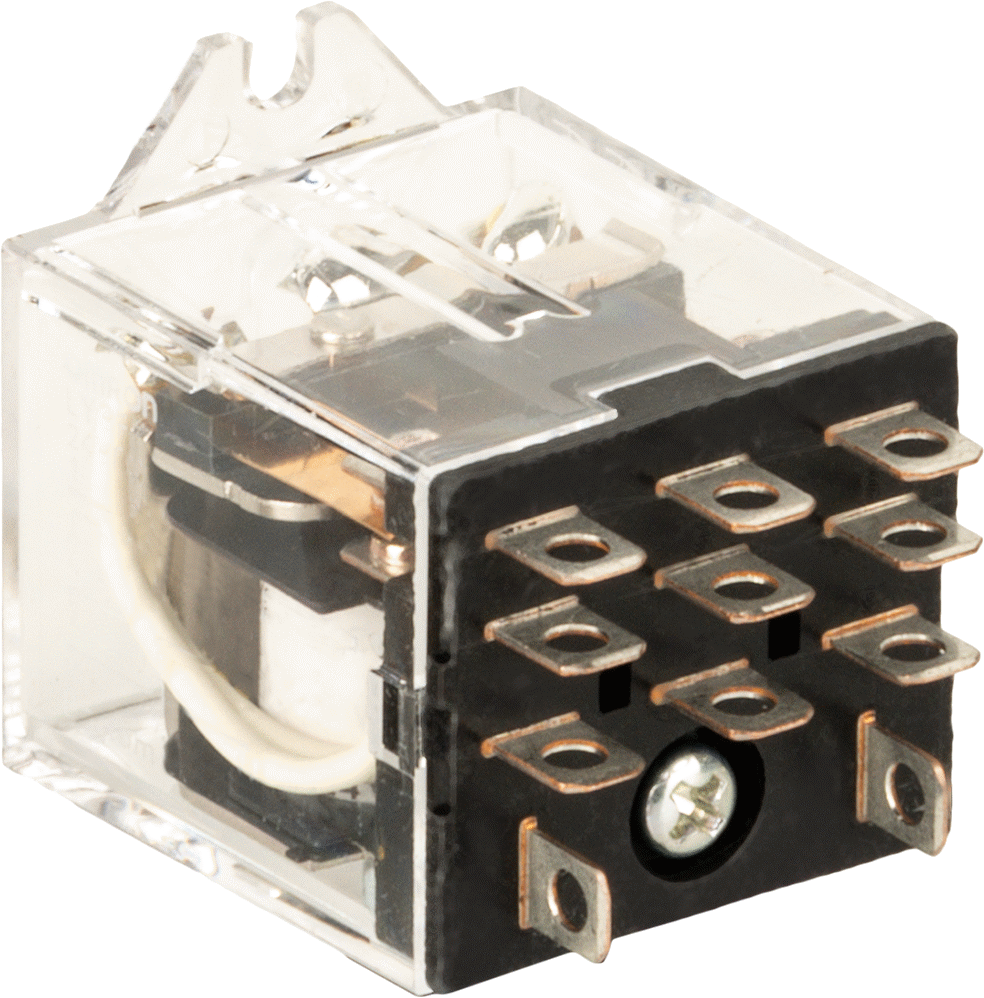

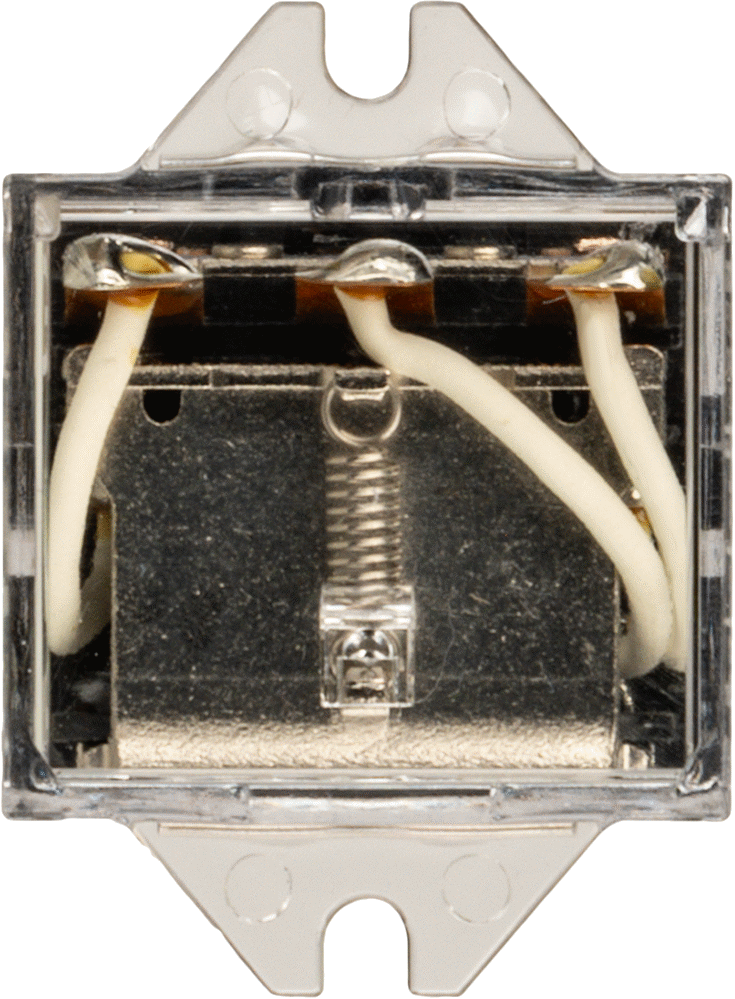

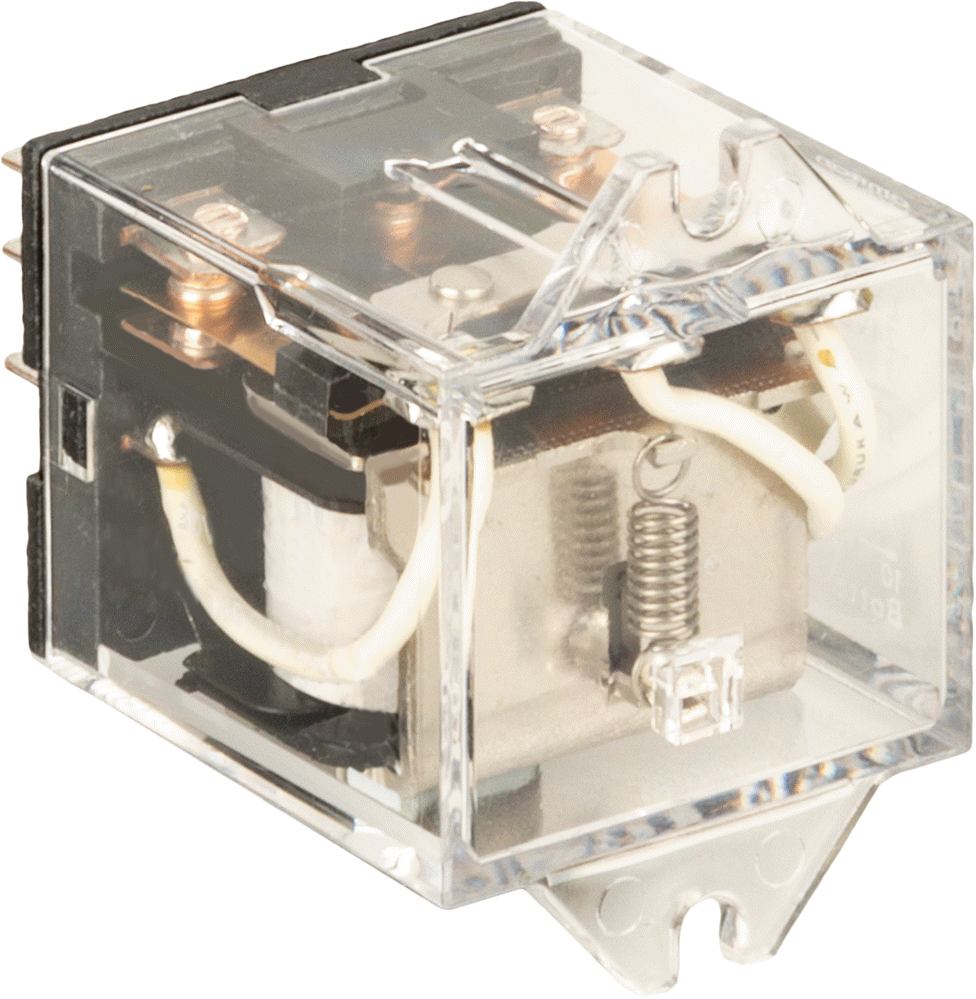

Kürek Uçlu Röle
3PDT, 11 Terminal, 24 V DC Giriş, 59mA Kontrol Akımı
| Montaj Konumu | Röle Soketi/Yüzeyi |
| Kontrol Edilen Devre Sayısı | 3 |
| Anahtar Başlangıç Konumu | 3 Kapalı veya 3 Açık |

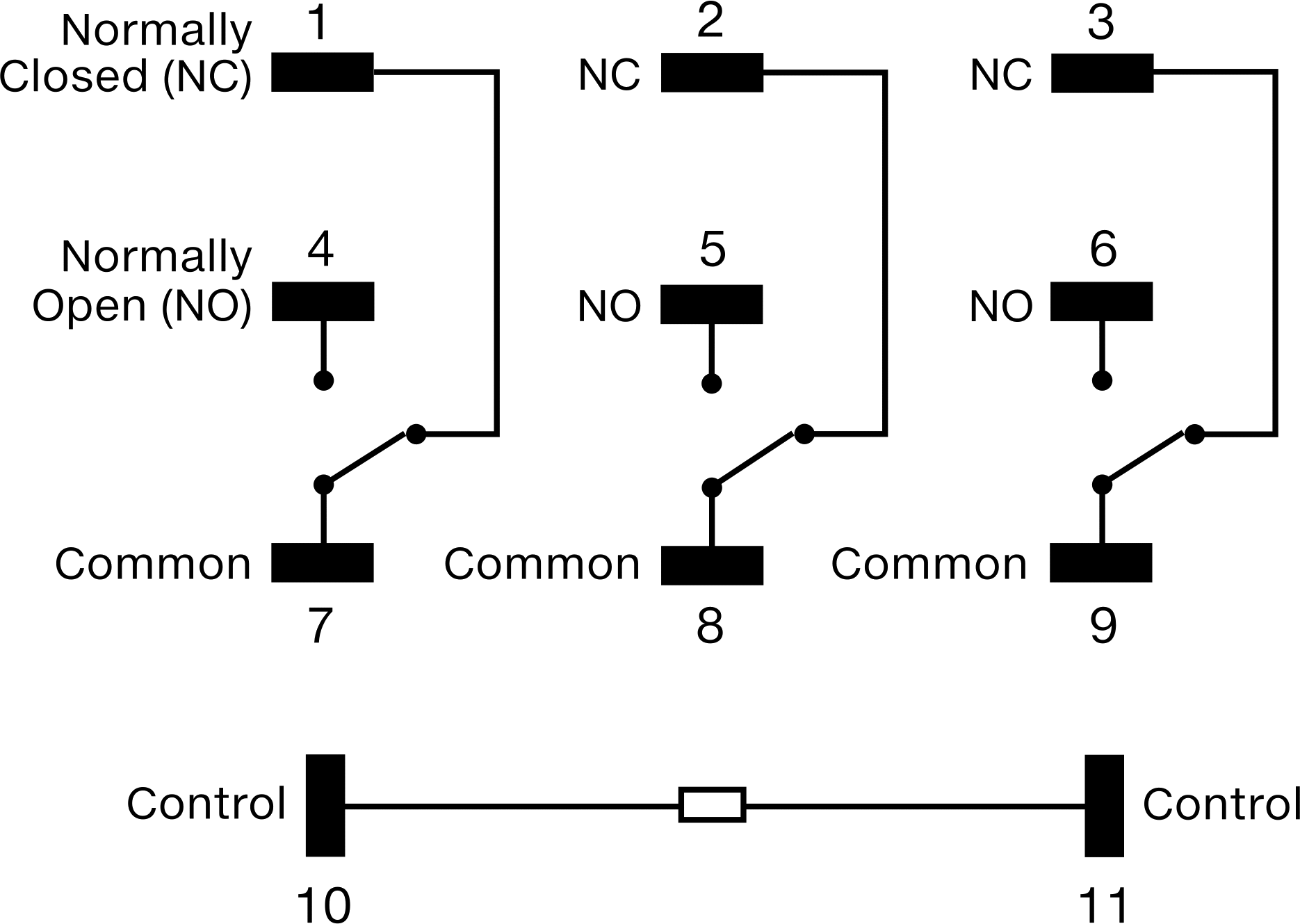

| Anahtar Tanımı | 3PDT |
| Terminal Sayısı | 11 |
| Giriş Gerilimi | 24V DC |
| Kontrol Akımı | 59 mA |
| Maksimum Anahtarlama Gerilimi | 250V AC |
| Anahtarlama Geriliminde Beygir Gücü | 1/2 hp @ 240V AC |
| Yükseklik | 1.8"4.57 cm |
| Genişlik | 1.3"3.30 cm |
| Derinlik | 1.4"3.56 cm |
| Hızlı Bağlantı Kesme Dilimi Genişliği | 0.2"0.51 cm |
| Sertifikasyon | CSA Certified, UL Onaylı Bileşen |
| Mekanik Ömür Döngüleri | 50,000,000 |
| Çalışma Türü | Mekanik |
| Röle Tipi | Standart |
| Dudak Bağlantısı | Hızlı Bağlantı Kesme Terminali |
| Anahtar hareketi | Anlık |
| Anahtarlama Akımı @ Gerilim (Yük Türü) | 10 amp @ 120V AC/24V DC |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Endonezya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853641.0050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Vida Terminalleri Olan Soketler |
Düşük akım sinyali kullanan bu röleler, genellikle küçük motorları ve ısıtıcıları kontrol etmek için kullanılır. Bu röleler, hızlı bağlantı kesme terminallerine takılır.
Röle yuvası/yüzeye monte röle, bir yuvaya takılabilir veya düz bir yüzeye monte edilebilir.
Röle Soketi Montajı—Buz küpü röleleri olarak da bilinen röle soketi montajlı röleler, üç farklı bağlantı seçeneği sunar. Bunları bir sokete takın (ayrı satılır), hızlı bağlantı terminalleriyle bağlayın veya kabloları doğrudan terminallere lehimleyin.
Yüzey Montajı — Güç röleleri olarak da bilinen yüzey montajlı rölelerin, düz yüzeylere monte edilebilmeleri için flanş üzerinde bir yuva bulunur.
Vidalı Terminalleri Olan Soketler—Röle soketleri, hızlı kurulum için doğrudan 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edilir. Ayrıca düz bir yüzeye de monte edilebilirler.
