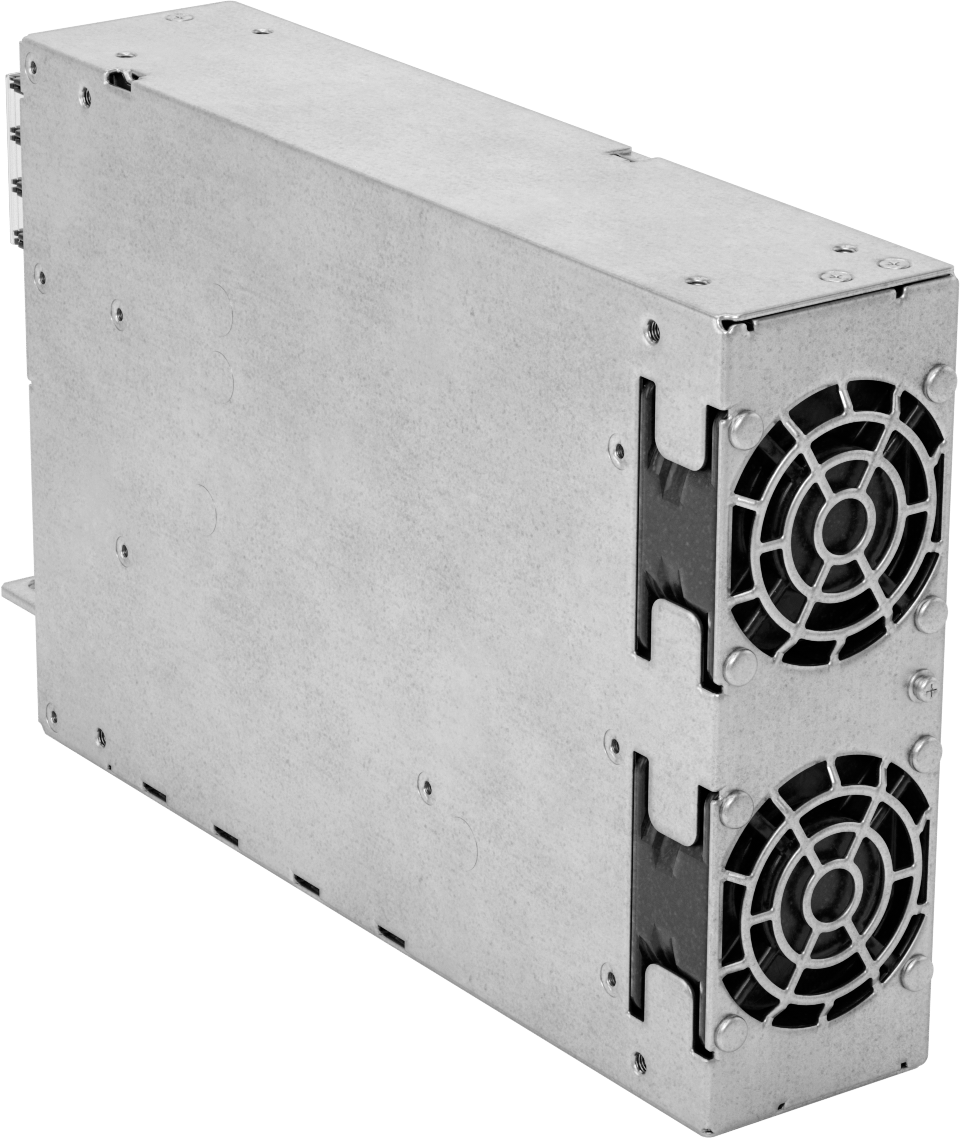

Güç Kaynağı, Tek Faz

Basit prototiplerden karmaşık endüstriyel otomasyon ve proses kontrol ekipmanlarına kadar çeşitli elektronik cihazlara güç sağlamak için, bu genel amaçlı güç kaynakları AC voltajını DC voltajına dönüştürür. Bunları cihazınızın muhafazasının içindeki bir yüzeye monte edin.

İç bileşenlere yanlışlıkla dokunup elektrik çarpmasına maruz kalmamanız için bu güç kaynakları kendi muhafazalarına sahiptir. Cihazınızın kasasının içine ara sıra bakmanız gerektiğinde, bu muhafaza güç kaynaklarını da hasardan korur. Ancak açık çerçeveli güç kaynaklarına kıyasla, bunlar daha fazla yer kaplar, bu nedenle dar alanlara sığmazlar.

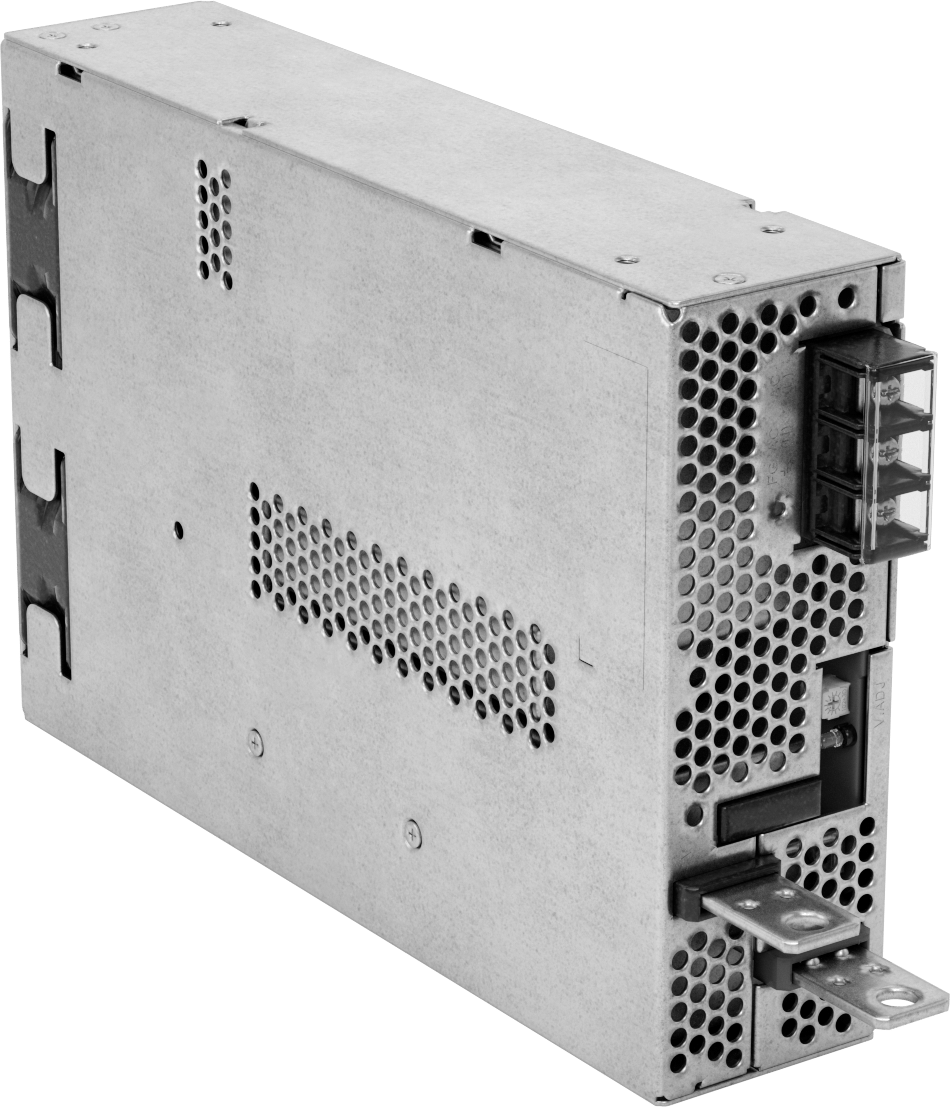

Çıkış kablo bağlantıları için standart vidalı terminaller ile hızlı bağlantı terminalleri arasından seçim yapın. Halka uçlu kablolarınız varsa hızlı bağlantı terminallerini kullanın. Bunları bağlamak için, hızlı bağlantı terminalindeki delikten bir vida geçirin, kablonuzdaki halka ucunu vidanın üzerine kaydırın ve her şeyi yerinde tutmak için vidanın ucundaki somunu sıkın. Vidalar, somunlar ve halka uçlar dahil değildir.

Bu güç kaynaklarının tümü anahtarlama düzenlemesi kullanır; bu, giriş gücünüzdeki dalgalanmalara ve sisteminizin çektiği güce rağmen belirtilen voltajı ürettikleri ve aşırı ısınmayacakları anlamına gelir. SEMI F47 uyumlu güç kaynakları, giriş voltajı düştüğünde çıkış voltajını sabit tutma standartlarını karşılar. Bu, genellikle voltaj düşüşüne karşı bağışıklık olarak bilinir.

Maksimum akım, yük veya voltajı aşarsanız, bu güç kaynakları hem güç kaynağını hem de bağlı ekipmanı korumak için kapanır. Bazıları aşırı sıcaklıklara karşı da koruma sağlar. Hepsi sıkı güvenlik standartlarını karşılar.

Maksimum Çıkış Gürültüsü Tepe-Tepe — Maksimum çıkış gürültüsü, dalgalanma gürültüsü olarak da bilinir. Değer ne kadar düşükse, güç kaynağının yarattığı parazit o kadar azdır. Çoğu uygulama için 100 mVpp'nin üzerindeki bir değer sorun teşkil etmez. Ancak, ses ekipmanları ve yüksek hassasiyetli ölçüm ve test ekipmanları gibi son derece hassas elektronik cihazlara güç sağlamak için kullanırken, yaklaşık 5 mVpp veya daha az bir çıkış gürültüsü istersiniz.

Gerilimde Güç Faktörü—Güç faktörü, bir güç kaynağının ana elektrik şebekesinden AC gücü ne kadar verimli çektiğini gösterir. Güç faktörü ne kadar yüksekse (maksimum 1'e kadar), işletme maliyetiniz o kadar düşük olur.

Gerilim Verimliliği — Verimlilik, bir güç kaynağının ana elektrik şebekesinden çektiği AC gücü DC güce dönüştürmedeki başarısını ifade eder. Yüksek verimli güç kaynaklarının çalıştırma maliyeti daha düşüktür ve daha az ısı üretirler; bu da elektrik dolabınızda daha düşük sıcaklıklar anlamına gelir.
