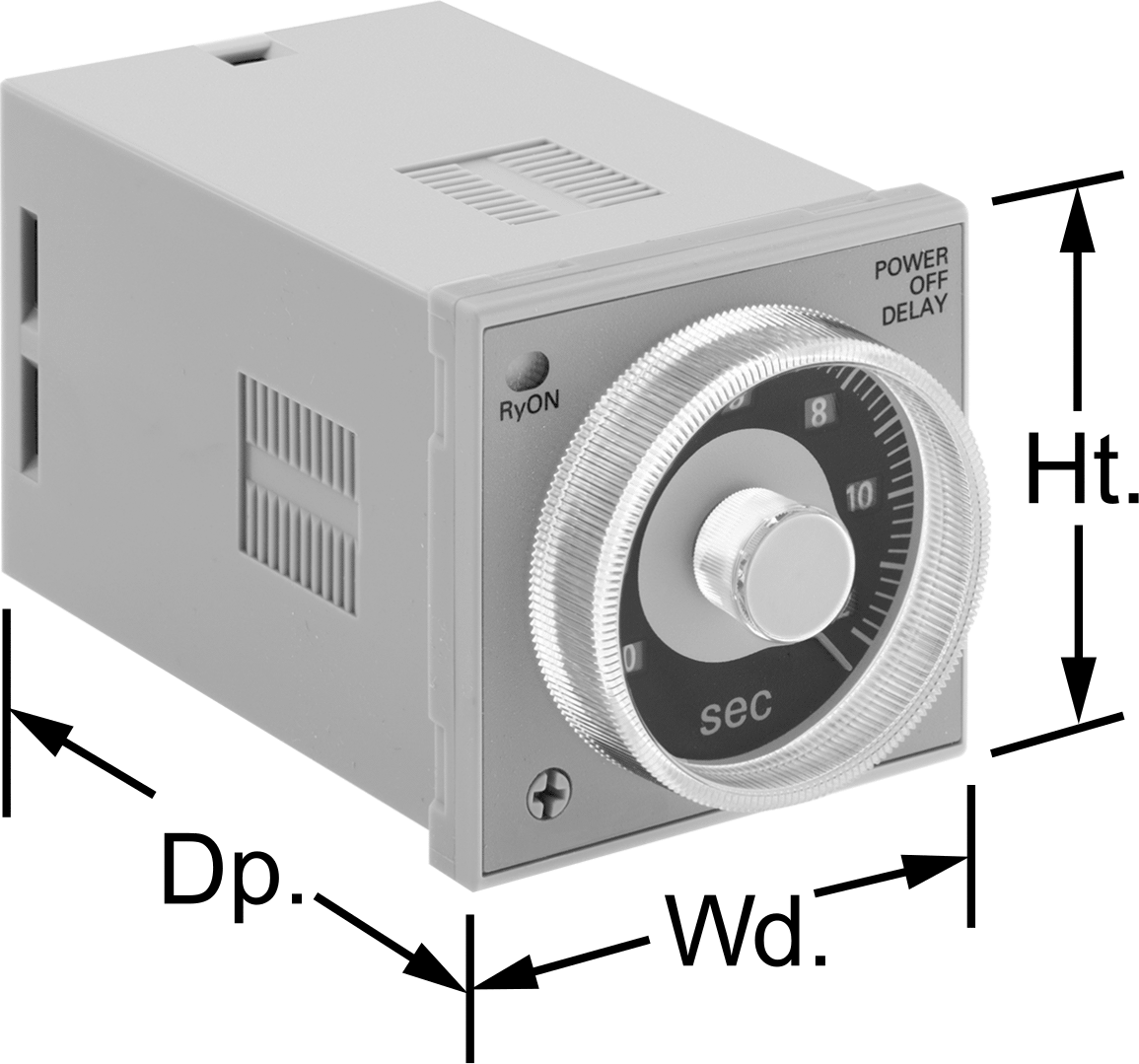

8 Terminalli Versa-Mount Zamanlayıcı Rölesi
Katı Hal, Tekrar Döngüsü, 100 mA
| Zamanlayıcı İşlevi | Tekrar Döngüsü |
| Kontrol Edilen Devre Sayısı | 2 |
| Anahtar Başlangıç Konumu | 2 Kapalı veya 2 Açık |
| Anahtar Tanımı | DPDT |
| Terminal Sayısı | 8 |
| Giriş Gerilimi | 120V AC, 240V AC, 110V DC, 120V DC |
| Kontrol Akımı | 100 mA |
| Zaman Aralığı | |
| Adet | 4 |
| Toplam | 0.05 sec. ila 300 hr. |
| Anahtarlama Akımı | 5 amp |
| Anahtarlama Gerilimi | 240V AC |
| Yükseklik | 1.9"4.83 cm |
| Genişlik | 1.9"4.83 cm |
| Derinlik | 3.3"8.38 cm |
| Sertifikasyon | UL Onaylı Bileşen, CSA Certified, CE İşareti |
| CSA Dosya Numarası | 022310_0_000 |
| Özellikler | Gösterge Işığı |
| Panel Açıklığı Yüksekliği İçin | 1.78"4.52 cm |
| Panel Kesme Genişliği İçin | 1.78"4.52 cm |
| Mekanik Ömür Döngüleri | 10,000,000 |
| Montaj Konumu | Panel/Röle Soketi |
| Çalışma Türü | Katı Hal |
| Röle Tipi | Zamanlayıcı |
| Dudak Bağlantısı | Dairesel Pimli Terminal |
| Zamanlama Ayar Şekli | Düğme |
| UL Dosya Numarası | E41515 |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 7(a), 7(c)-I |
| Schedule B Numarası | 910700.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Lokmalar |
Bu zamanlayıcı rölelerini bir panel kesiklerine monte edin veya hızlı kurulum için bir röle soketine takın. Hızlı anahtarlama özelliğine sahip olan bu röleler katı haldedir ve hareketli parçaları yoktur, bu nedenle mekanik rölelere göre daha az bakım gerektirir, daha uzun ömürlüdür ve daha sessizdir. Anında açılıp kapanan standart rölelerin aksine, zamanlayıcı röleler devre durmadan veya başlamadan önce bir gecikme süresi sağlar.
Tekrar Döngüsü — Tekrar döngüsüne sahip röleler, giriş voltajı kesilene kadar eşit süreli açık ve kapalı döngüler arasında geçiş yapar. Yaygın bir örnek, yanıp sönen bir ışık olabilir.
Soketler—Röle soketleri (ayrı satılır) 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edilir veya düz bir yüzeye monte edilebilir.
