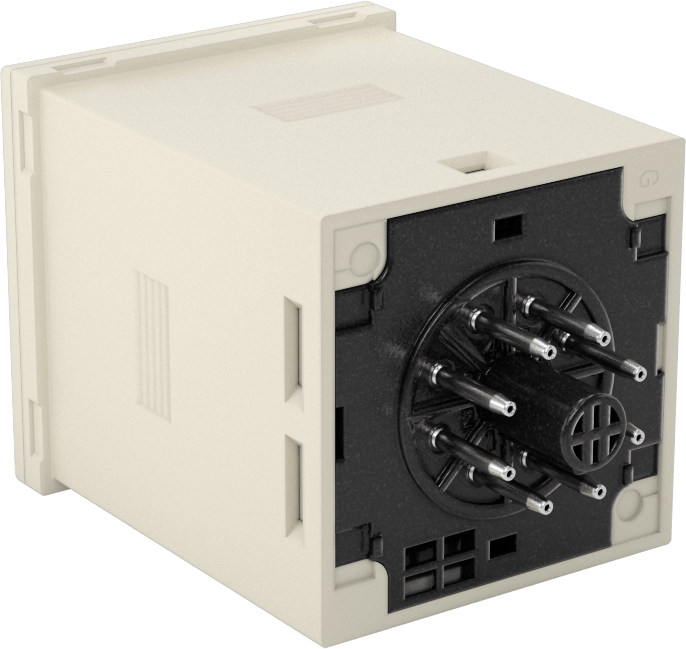

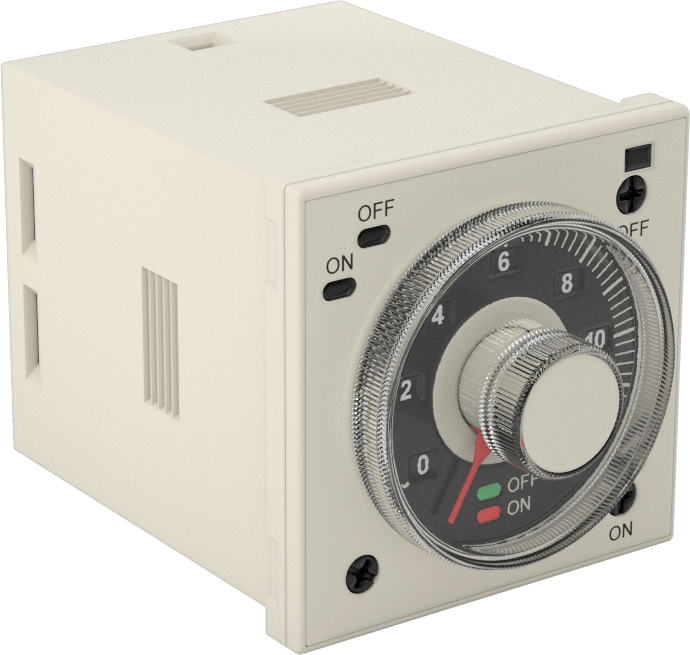

8 Terminalli Versa-Mount Zamanlayıcı Rölesi
Katı Hal, Asimetrik Tekrar Döngüsü, 41 mA
| Zamanlayıcı İşlevi | Asimetrik Tekrar Döngüsü |
| Kontrol Edilen Devre Sayısı | 2 |
| Anahtar Başlangıç Konumu | 2 Kapalı veya 2 Açık |
| Anahtar Tanımı | DPDT |
| Terminal Sayısı | 8 |
| Giriş Gerilimi | 120V AC, 240V AC, 110V DC, 120V DC |
| Kontrol Akımı | 41 mA |
| Zaman Aralığı | |
| Adet | 4 |
| Toplam | 0.05 sec. ila 300 hr. |
| Anahtarlama Akımı | 5 amp |
| Anahtarlama Gerilimi | 240V AC |

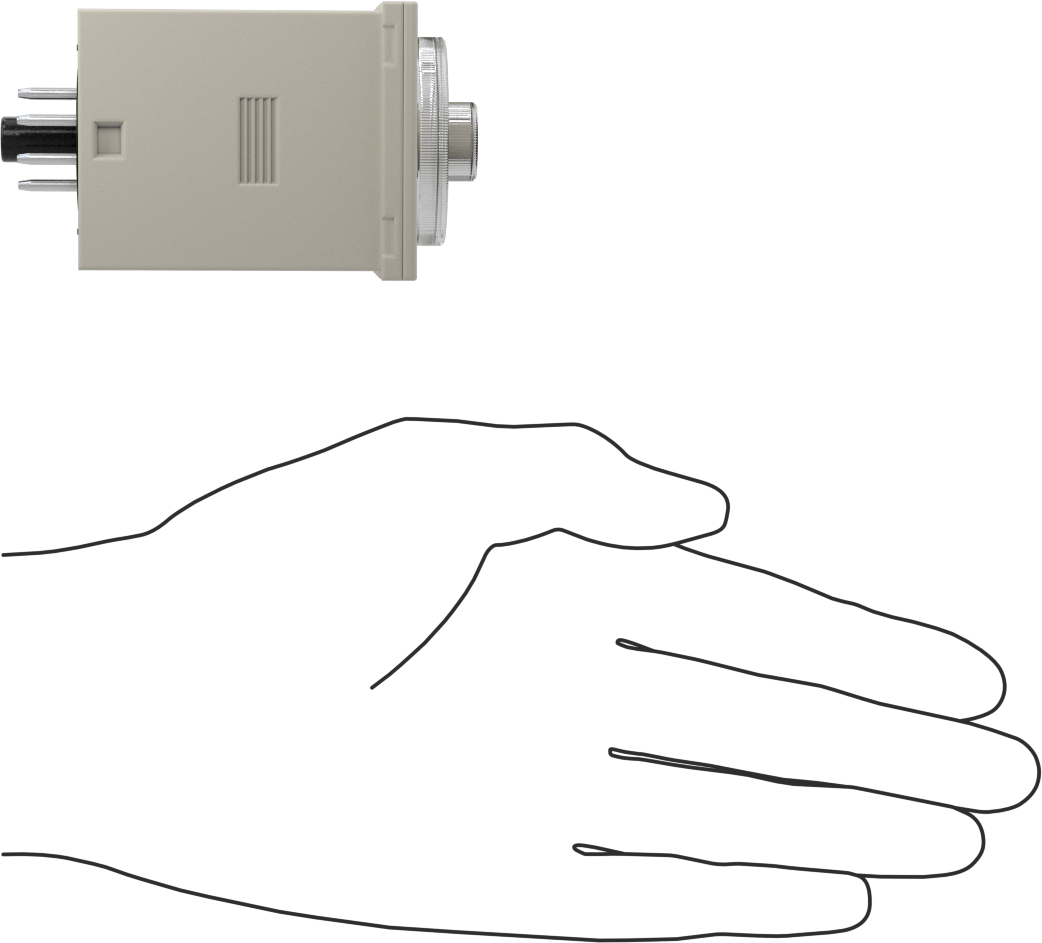

| Yükseklik | 1.9"4.83 cm |
| Genişlik | 1.9"4.83 cm |
| Derinlik | 3.3"8.38 cm |
| Sertifikasyon | UL Onaylı Bileşen, CSA Certified, CE İşareti |
| CSA Dosya Numarası | 022310_0_000 |
| Özellikler | Gösterge Işığı |
| Panel Açıklığı Yüksekliği İçin | 1.78"4.52 cm |
| Panel Kesme Genişliği İçin | 1.78"4.52 cm |
| Mekanik Ömür Döngüleri | 20,000,000 |
| Montaj Konumu | Panel/Röle Soketi |
| Çalışma Türü | Katı Hal |
| Röle Tipi | Zamanlayıcı |
| Dudak Bağlantısı | Dairesel Pimli Terminal |

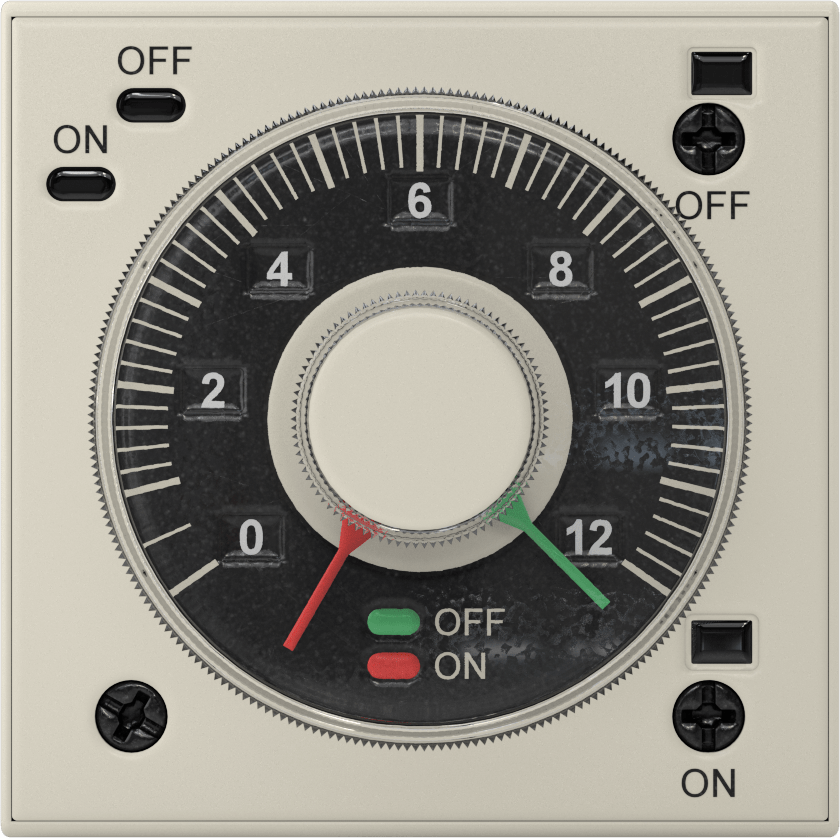

| Zamanlama Ayar Şekli | Düğme |
| UL Dosya Numarası | E41515 |
| Menşe Ülke | Endonezya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 853641.0030 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Lokmalar |
Bu zamanlayıcı rölelerini bir panel kesiklerine monte edin veya hızlı kurulum için bir röle soketine takın. Hızlı anahtarlama özelliğine sahip olan bu röleler katı haldedir ve hareketli parçaları yoktur, bu nedenle mekanik rölelere göre daha az bakım gerektirir, daha uzun ömürlüdür ve daha sessizdir. Anında açılıp kapanan standart rölelerin aksine, zamanlayıcı röleler devre durmadan veya başlamadan önce bir gecikme süresi sağlar.
Asimetrik Tekrar Döngüsü — Asimetrik tekrar döngüsüne sahip röleler açık durumda başlar, ardından giriş voltajı uygulandığı sürece farklı sürelerde açık ve kapalı durumlar arasında geçiş yapar. Örneğin, bir ısıtma sistemi açık bir dönemle başlar, ardından istenen sıcaklığa ulaşıldığında kapalı bir döneme geçer.
Soketler—Röle soketleri (ayrı satılır) 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edilir veya düz bir yüzeye monte edilebilir.
