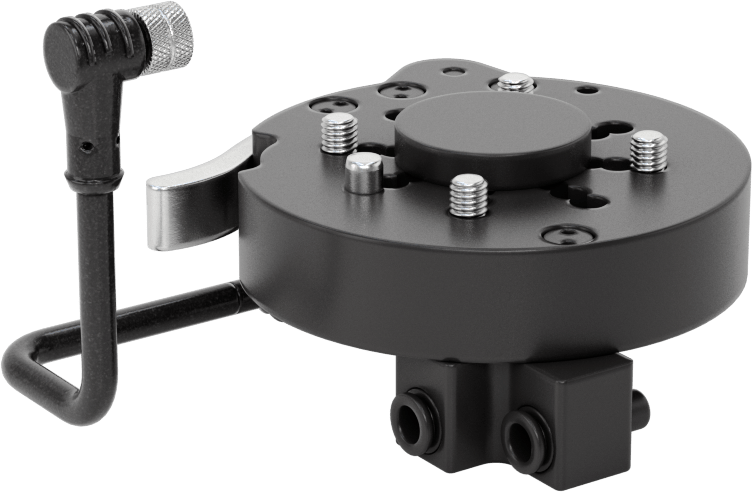

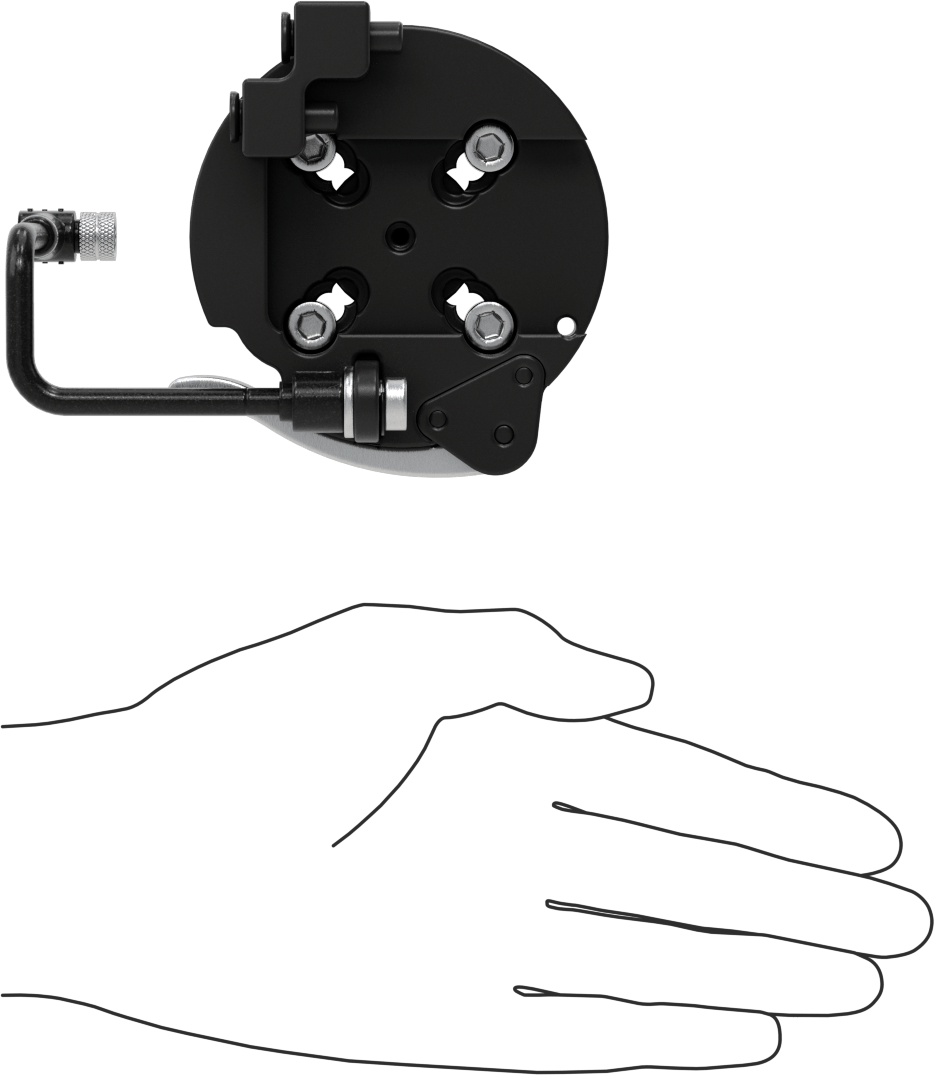

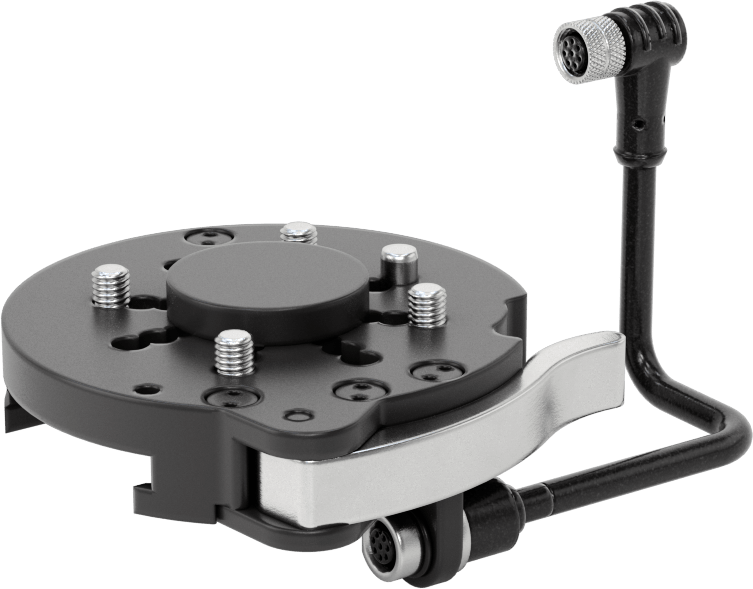

Robot Alet Değiştirici, Elektrik ve Hava Geçişleri, ISO 31.5
40 ve 50 Desen
| Montaj Konumu | Robot Kolunun Ucu |
| Cıvata Çemberi Çapı (Montaj Deseni Uyumluluğu) | 31.5 mm (ISO 31.5) 40 mm (ISO 40) 50 mm (ISO 50) |
| Cıvata Deliği Diş Boyutu (Adet) | M5 × 0.8 mm (4) M6 × 1 mm (4) M6 × 1 mm (4) |
| Elektrik Bağlantısı | |
| Tip | M8 Soket |
| Kutup Sayısı | 8 |
| Kodlama | A |
| Dişi Hava Girişleri | |
| Adet | 2 |
| Bağlantı Portu | Boru |
| Bağlantı | Tak ve Bağlan |
| Boru Dış Çapı için | 6 mm |
| Maksimum Yük Kapasitesi | 110 lb./50 kg |
| Ağırlık | 0.71 lb./0.32 kg |
| Uzunluk | 36.8 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Malzeme | PTFE Kaplı Alüminyum |
| Renk | Siyah |
| Kablo Uzunluğu | 150 mm |
| Özellikler | Hava Geçişli, Elektrik Geçişi |
| Kilitleme Mekanizması | Kol |
| Montaj Türü | Cıvatalı |
| Montaj Plakası Çapı | 83 mm |
| Robot Hücresi Bileşeni | Alet Montajı |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846610.0175 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Robot Alet Kalibrasyon Uçları |
Bu alet değiştiricilerle havalı ve elektrikli robot aletlerini hızla değiştirin. Hava ve elektrik bağlantıları için geçiş kanalları değiştiricinin içinden geçer; böylece robot aletlerini değiştirirken hava hatlarını veya kabloları söküp yeniden takmanıza gerek kalmaz. Robot kolunuz ve aletiniz için ayrı montaj parçaları, bir kol kilitli kelepçe ile birbirine bağlanır. Aleti serbest bırakmak için kolu kaldırın, yenisini kaydırarak yerleştirin ve kolu kapatarak sabitleyin. Bu alet değiştiriciler, çok sayıda ISO montaj desenine sahiptir; bu da onları FANUC CRX ve Universal Robots (UR) dahil olmak üzere çoğu robot aleti ve koluyla uyumlu hale getirir.
Tam bir montaj, robot kolunun ucu için bir montaj parçası ve her bir robot aletiniz için bir montaj parçasından oluşur. Tüm bileşenler ayrı olarak satılır.
Robot Kol Ucu Montaj Aparatları — Bu aparatlar, robotunuzdan bağlı alete güç ve sinyalleri iletir. İki hava girişi, tek ve çift etkili pnömatik aletlere basınçlı hava sağlar. Bu montaj parçalarını, ürünle birlikte verilen bağlantı elemanları ile robotunuzun bileğine cıvatalayın, ardından M8 soketini kolunuzdaki fişe bağlayın. Montaj parçasının ISO deseninin robotunuzla uyumlu olduğunu kontrol edin.
Robot Alet Kalibrasyon Probları — Robotları çalışma alanıyla hizalamak için robot alet kalibrasyon probunu montaj aparatınıza takın. Bunlar genellikle bağlantı elemanlarını takarken robotları delik merkezlerine yönlendirmek veya pick-and-place uygulamalarında nesneleri bulmalarına yardımcı olmak için kullanılır. Ayrıca, makine görüş kameranızın desenleri ve konumları tanımasına yardımcı olmak için de kullanabilirsiniz.
