Kürek Uçlu Röle, Kompakt
4PDT, 12 V DC Giriş, 92 mA Kontrol Akımı
| Kontrol Edilen Devre Sayısı | 4 |
| Anahtar Başlangıç Konumu | 4 Kapalı veya 4 Açık |

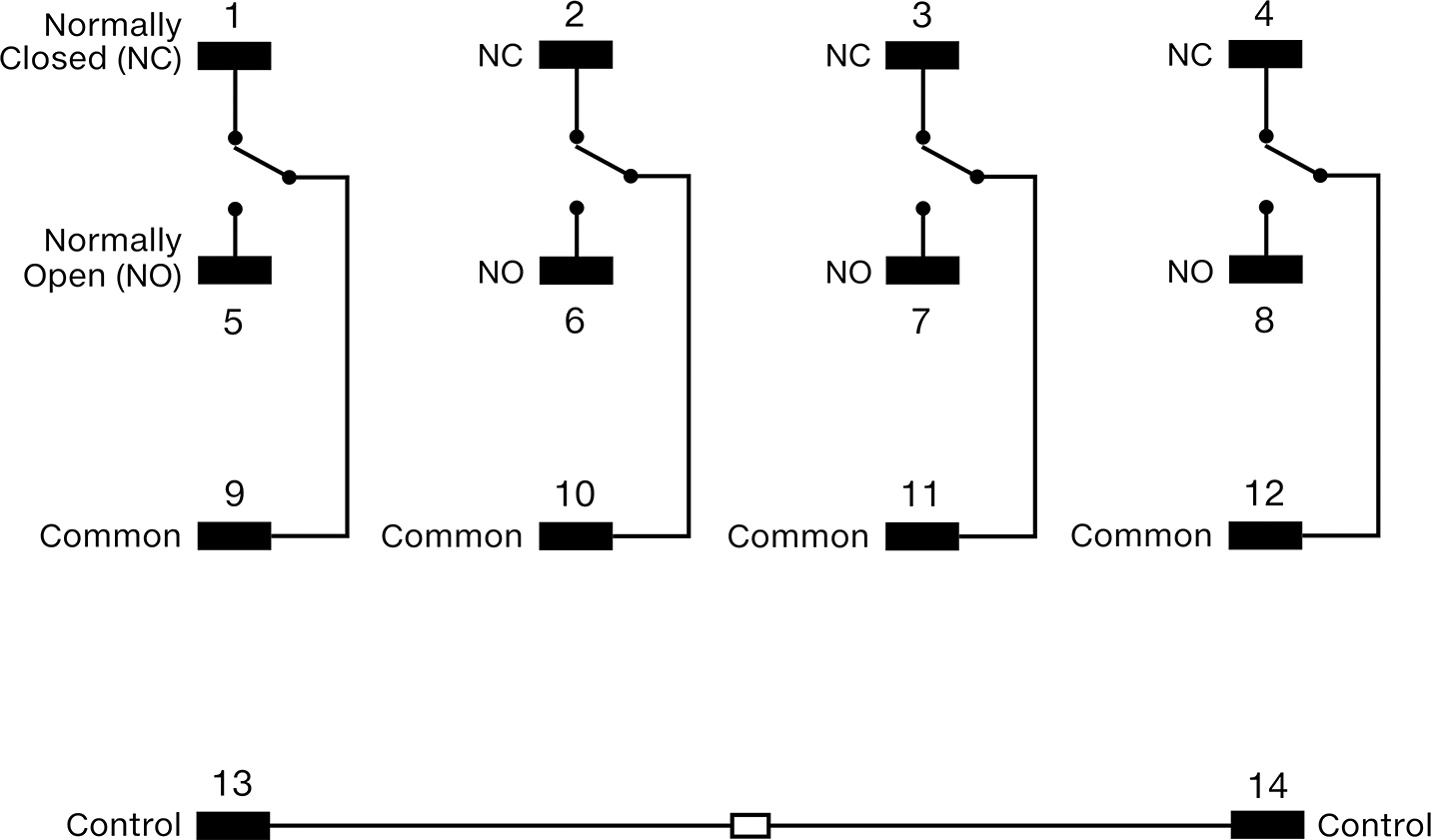

| Anahtar Tanımı | 4PDT |
| Montaj Konumu | Röle Yuvası |
| Terminal Sayısı | 14 |
| Giriş Gerilimi | 12V DC |
| Kontrol Akımı | 92 mA |
| Gerilimde Anahtarlama Akımı | 8 amp @ 120V AC/24V DC |
| Anahtarlama Geriliminde Beygir Gücü | 1/2 hp @ 120V AC 1 hp @ 277V AC |

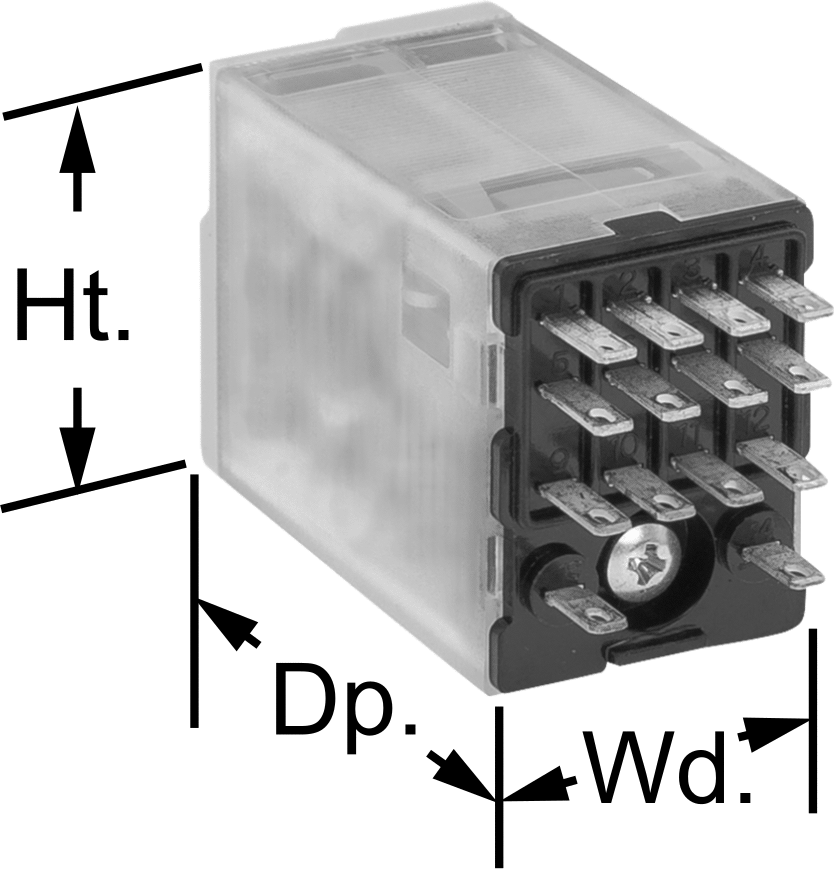

| Yükseklik | 1.1"2.79 cm |
| Genişlik | 0.9"2.29 cm |
| Derinlik | 1.6"4.06 cm |
| Hızlı Bağlantı Kesme Dilimi Genişliği | 0.11"0.28 cm |
| Özellikler | LED Göstergesi, Kilitlenebilir Test Düğmesi, Mekanik Bayrak Göstergesi |
| Sertifikasyon | C-UL Onaylı Bileşen, CE İşareti, CSA Certified, UL Onaylı Bileşen |
| Mekanik Ömür Döngüleri | 10,000,000 |
| Çalışma Türü | Mekanik |
| Röle Tipi | Standart |
| Dudak Bağlantısı | Hızlı Bağlantı Kesme Terminali |
| Anahtar hareketi | Anlık |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853641.0050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Vida Terminalleri Olan Soketler |
Standart çatal uçlu rölelerin çok büyük olduğu yerlerde bu röleleri kullanın. Bunları üç farklı şekilde bağlayabilirsiniz. Bir sokete (ayrı satılır) takın, hızlı bağlantı terminalleriyle bağlayın veya kabloları terminallere doğrudan lehimleyin. Bir LED göstergesi rölenin durumunu gösterir, böylece doğru şekilde bağlandığını ve kablolandığını bilirsiniz.
4 Devre Kontrollü—2 veya daha fazla devreyi kontrol eden rölelerde, işlevlerini test edebilmeniz için kilitlenebilir bir test düğmesi bulunur. Düğmeye bastığınızda, röle kontakları değiştirir. Bu düğmeyi, bir röleyi kurmadan önce düzgün çalışıp çalışmadığını kontrol ederken veya kablolu rölelerle ilgili sorunları araştırırken kullanın.
Vidalı Terminalleri Olan Soketler — Röle soketleri, hızlı kurulum için doğrudan 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edilir. Bunları vidalar kullanarak düz bir yüzeye de monte edebilirsiniz.
