Mini Konektör, Panele Monte Erkek Priz
3 Kutup, 13A, 1' Tel Uçlar
| Cins | Erkek |
| Montaj Konumu | Panel |
| Elektrik Konektörü Bileşeni | Yuva |
| Tel Bağlantısı | Tel Uçları |
| Gövde Dişi | |
| Boyut | 7/8"-162.22 cm |
| Tip | UNS |
| Konum | Dış |
| Tel Ucu Uzunluğu | 1 ft. |
| Kutup Sayısı | 3 |

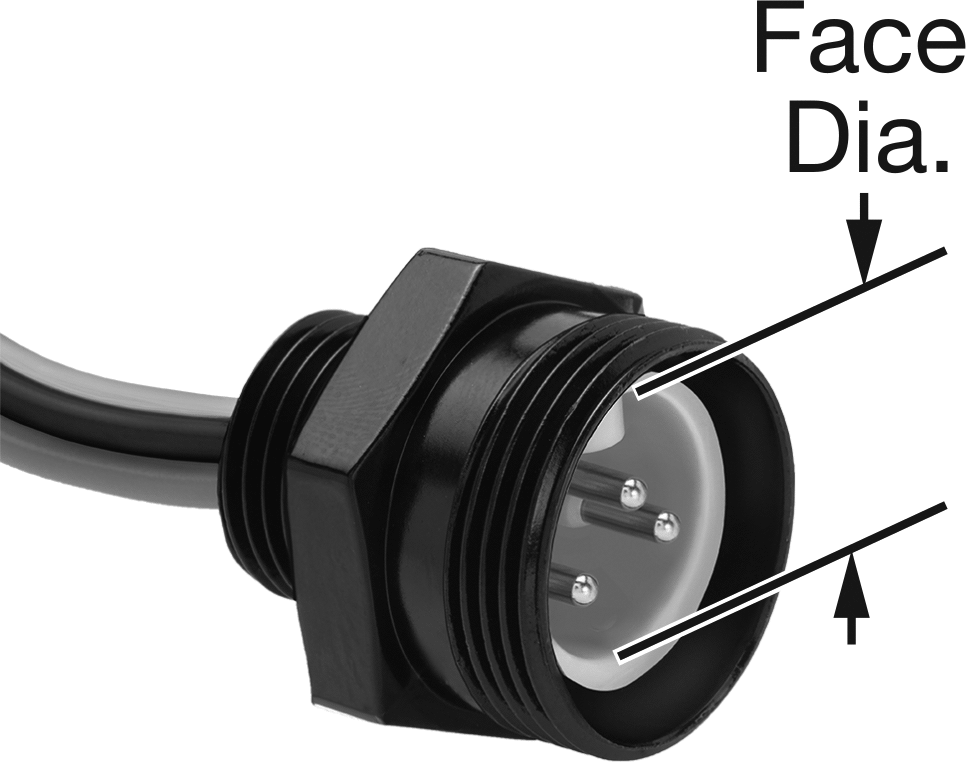

| Yüzey Çapı | 0.55"1.40 cm |
| Gerilim | 600V AC/600V DC |
| Akım | 13 amp |
| Kablo Ucu Kalınlığı (AWG) | 16 |
| Renk | Siyah |
| Gövde Malzemesi | Epoksi Kaplı Çinko Alaşımı |
| Montaj | |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPT |
| Panel Açıklığı Çapı İçin | 0.88"2.24 cm |
| Sıcaklık | |
| Minimum | -18°C |
| Maksimum | 104°C |
| Muhafaza Derecesi | IP67 |
| Sertifikasyon | UL Onaylı Bileşen, CSA Certified |
| Elektrik Bağlantısı | M22 |
| Çevre | Tozlu, Dalgıç |
| Gövde Bağlantı Yöntemi | Vida Sıkma |
| Şekil | Düz |
| Sinyal Türü | Güç/Kontrol |
| Tel Yalıtım Malzemesi | PVC |

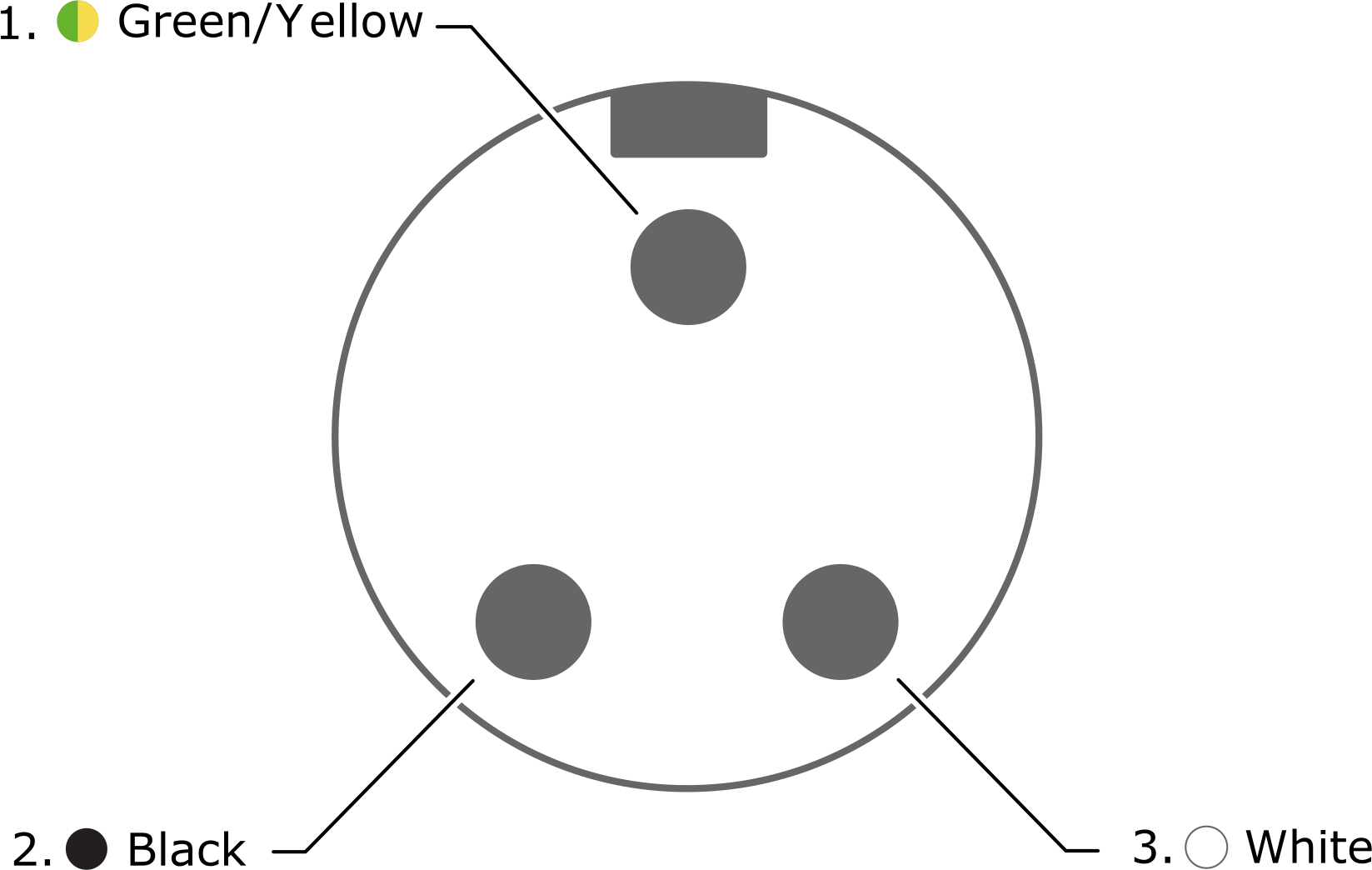

| Tel Ucu Rengi | Siyah, Yeşil/Sarı, Beyaz |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 854442.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Otomatik sistemlere, motorlara ve pompalara güç ve sinyal iletmek için sıklıkla kullanılan bu mini konektörler, M5, M8 ve M12 konektörlerinden daha yüksek akım taşır. Dişli gövde, diğer mini konektörlerle güvenli bir şekilde birleşir ve sarsıntı veya titreşimden dolayı gevşemez. Konektörleri yanlış takma olasılığını azaltmak için standart kutup düzenine ve gövde diş boyutuna sahiptirler.
Birleştirildiklerinde, bu konektörler IP veya NEMA sınıflarına uygundur.
Prizler — Prizler panellere ve duvarlara vidalanır, bu nedenle sabit veya kalıcı kurulumlarda iyi sonuç verir.
Epoksi Kaplı Çinko Alaşımlı Gövde—Epoksi kaplı çinko alaşımlı gövdeli yuvalar, zorlu ortamlarda kullanım için korozyona ve kaynak cürufuna karşı dirençlidir.
IP67 Muhafaza Sınıfı — IP67 sınıfı konektörler, toza ve geçici su daldırmaya karşı koruma sağlar.
