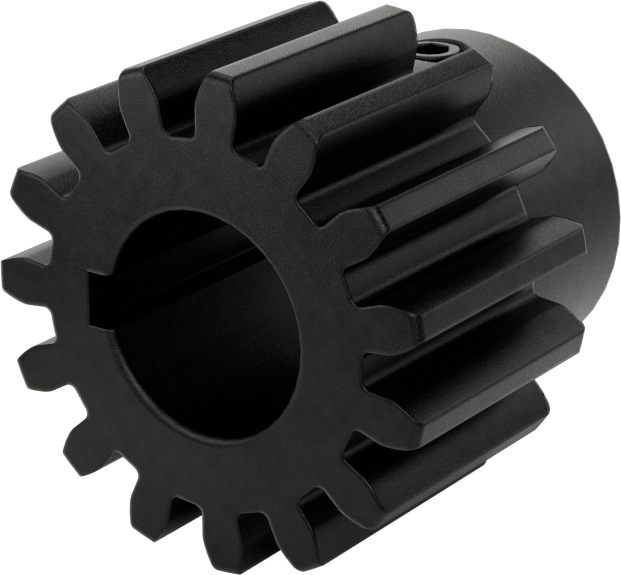

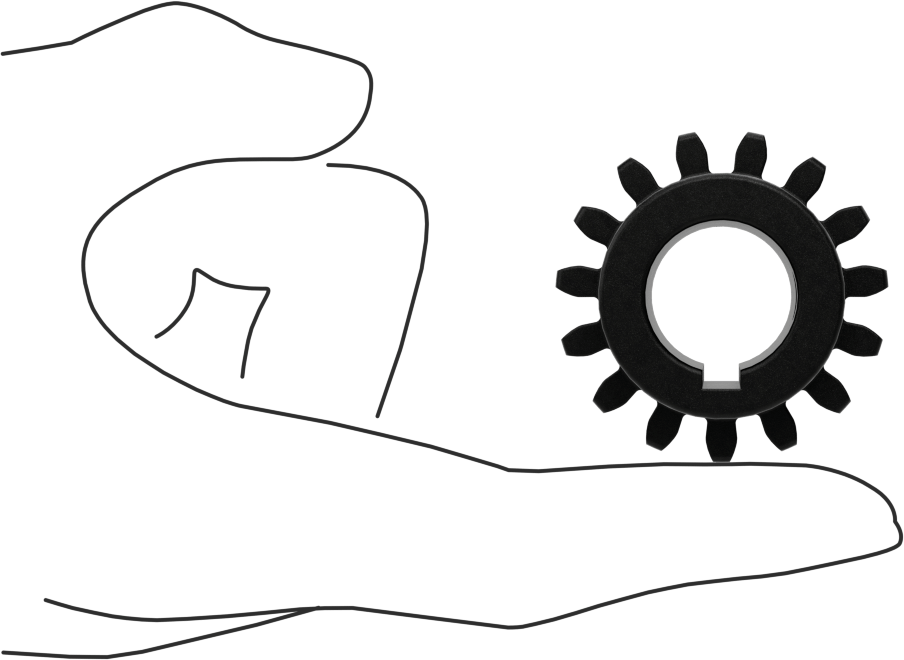

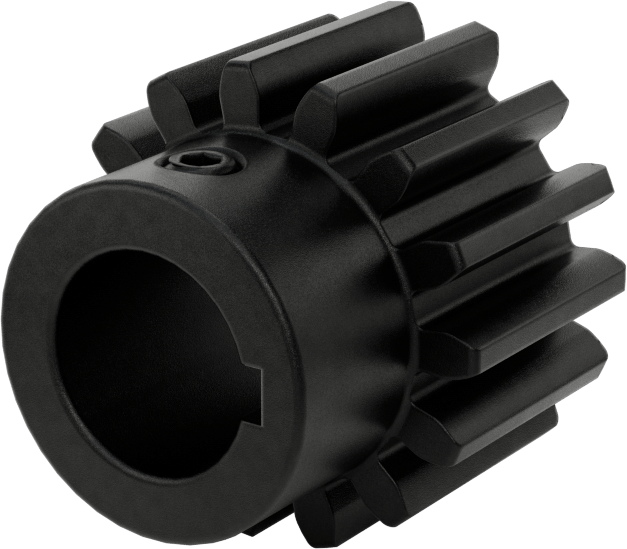

Metal Dişli - 14-1/2 Derece Basınç Açısı, Ayar Vidası ile Anahtarlı Delik
10 Adım, 15 Diş
| Bileşen | Dişli |
| Basınç Açısı | 14 1/2° |
| Dişli Adımı | 10 |
| Diş Sayısı | 15 |
| Dişli Adım Çapı | 1 1/2"3.81 cm |
| Dış Çap | 1.7"4.32 cm |
| Yüzey Genişliği | 1"2.54 cm |
| Göbek | |
| Çap | 1.219"3.10 cm |
| Genişlik | 0.625"1.59 cm |
| Delik Tipi | Anahtarlı |
| İçerir | Ayar Vidası |
| Mil Çapı İçin | 3/4"1.90 cm |
| Kilit yuvası | |
| Genişlik | 0.188"0.48 cm |
| Derinlik | 0.094"0.24 cm |
| Diş Isıl İşlemi | Sertleştirilmemiş |
| Malzeme | 1144 Karbon Çelik |
| Dişli Tipi | Diken |
| Toplam Genişlik | 1.625"4.13 cm |
| Ayarlama Vidası Diş Boyutu | 1/4"-200.64 cm |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848390.9500 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Hareket aktarımı için en güçlü düz dişlilerimiz. Yüksek yük, yüksek hız ve ağır hizmet uygulamaları için plastik dişlilerden daha iyidirler. Dönme hareketini doğrusal harekete dönüştürmek için bir dişliyi ve kremayeri birleştirin. Yer kaplamasını en aza indirmek için, bir veya daha fazla standart dişliyi bir iç dişlinin içine monte edin.
Montajınızda hız ve torku değiştirmek için farklı diş sayısına sahip dişlileri birleştirin. Bileşenlerin doğru şekilde birbirine geçmesi için aynı basınç açısına ve adım/modüle sahip olmaları gerekir.
14 1/2° Basınç Açısı—Eski bir endüstri standardı olan 14½° basınç açılı dişliler genellikle eski makinelerde bulunur.
Çelik — Çelik dişliler sert, güçlü ve aşınmaya dayanıklı dişlere sahiptir, ancak neme ve aşındırıcı kimyasallara maruz kaldıklarında paslanırlar.
