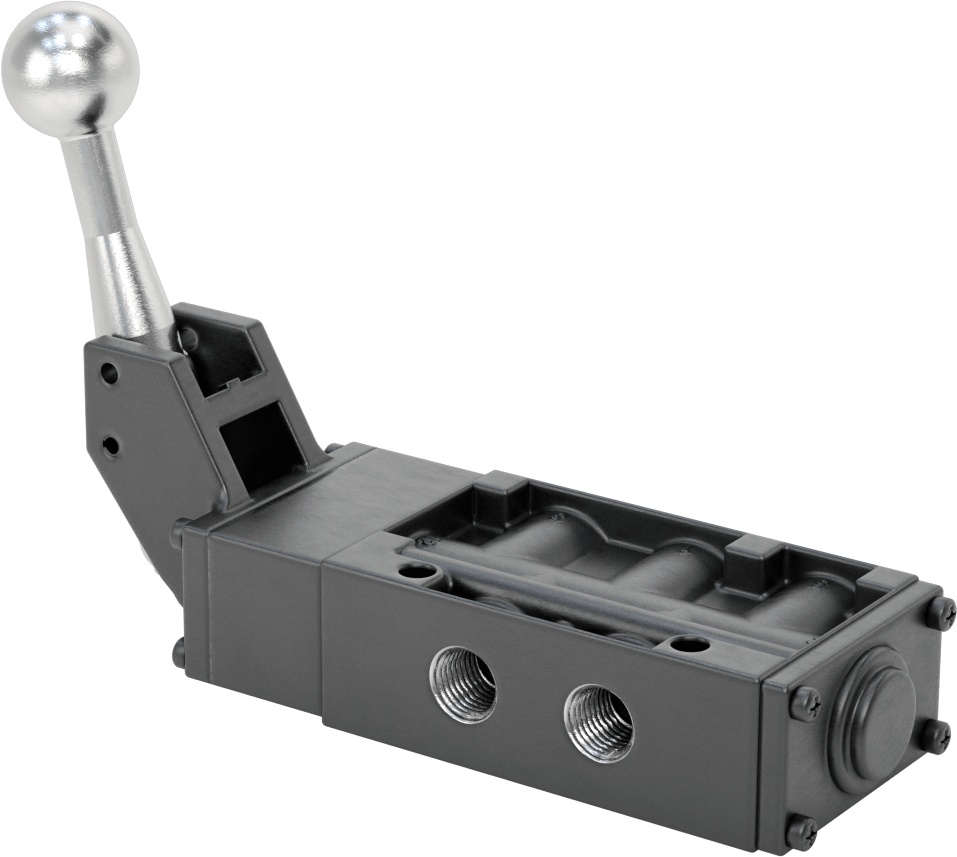

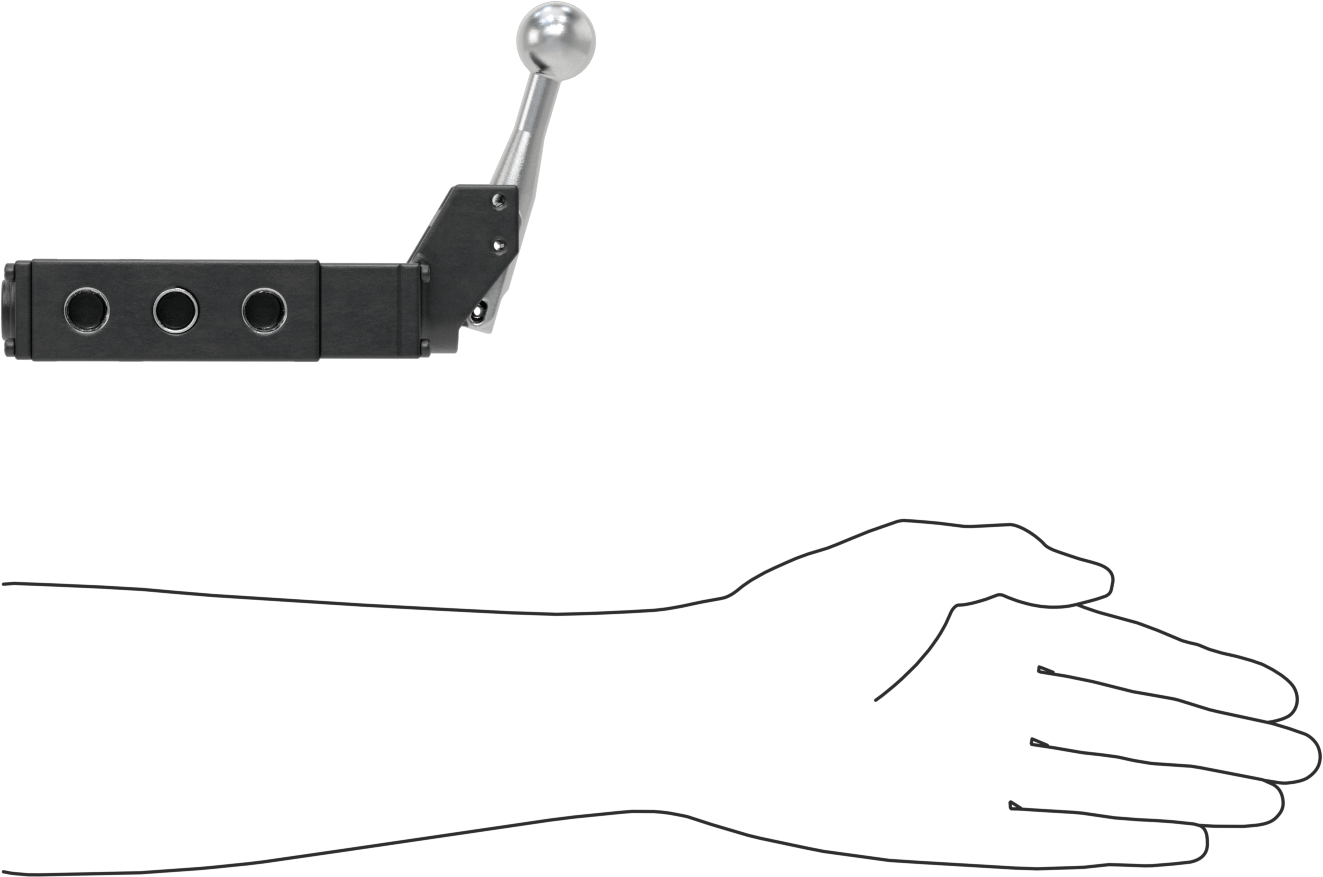

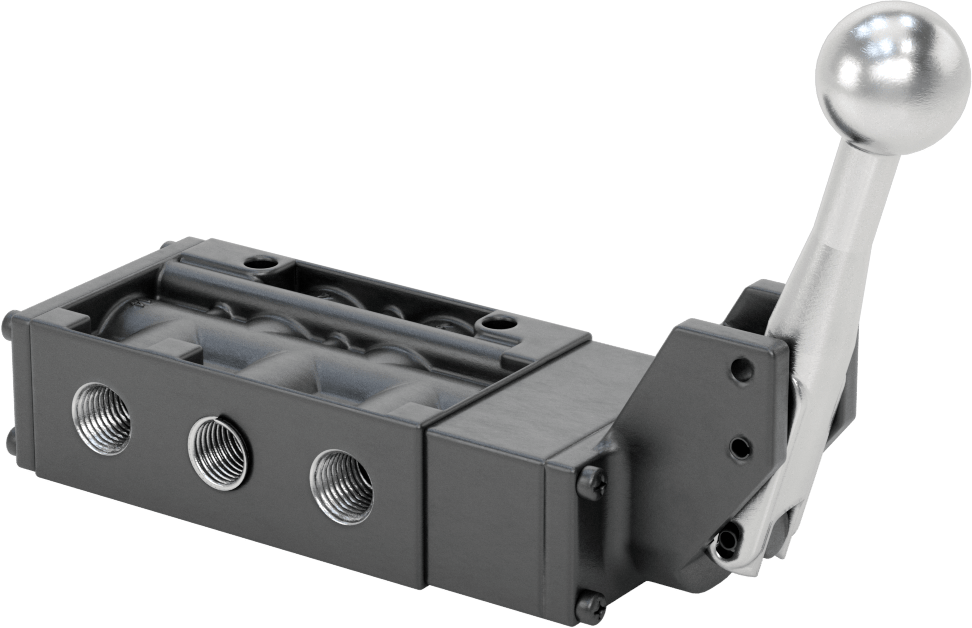

Hava Yön Kontrol Vanası, El ile Geri Dönüşlü
1/4 (0.64 cm) NPT Dişi, 53 scfm, 7-7/16" (18.89 cm) Toplam Yükseklik
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | El |
| Aktüatör Modeli | Kol |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPT |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 53 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 1.6 |
| Basınç Aralığı | 0-150 psi |
| Sıcaklık Aralığı | -20° F ila 160° F |
| Vakum Değeri | 29 in. Hg |
| Gövde Malzemesi | Alüminyum |
| Toplam | |
| Uzunluk | 2 1/8"5.40 cm |
| Genişlik | 1 1/4"3.17 cm |
| Yükseklik | 7 7/16"18.89 cm |
| Aktüatör Hareket Aralığı | 26° |
| Montaj Türü | Vidalı, Panel Montajı |
| Montaj Deliği Çapı | 0.26"0.66 cm |
| Panel Açıklığı İçin | |
| Genişlik | 1 1/4"3.17 cm |
| Uzunluk | 2.125"5.40 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu valfler, iki hareket oluşturur ve iki egzoz portuna sahiptir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. 4 yollu ve 5/2 valfler olarak da bilinir.
Dişli egzoz bağlantı tipine sahip vanalar, her bir egzoz portuna bir akış kontrol vanası takarak her bir hareketin hızını kontrol etmenizi sağlar.
Elle geri dönüşlü çalıştırmaya sahip vanalar, çalıştırılmış halde kalır ve yalnızca aktüatörü tekrar hareket ettirdiğinizde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
