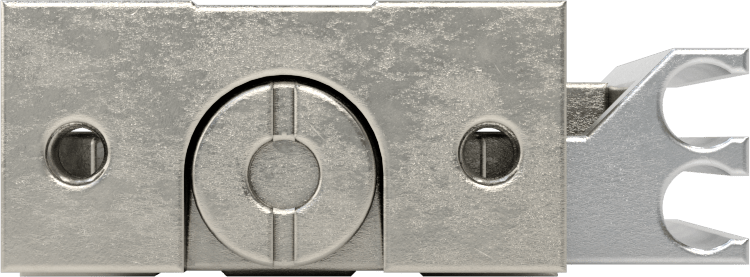

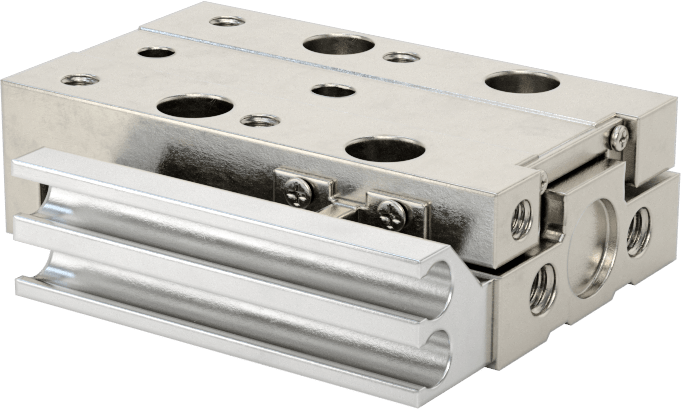

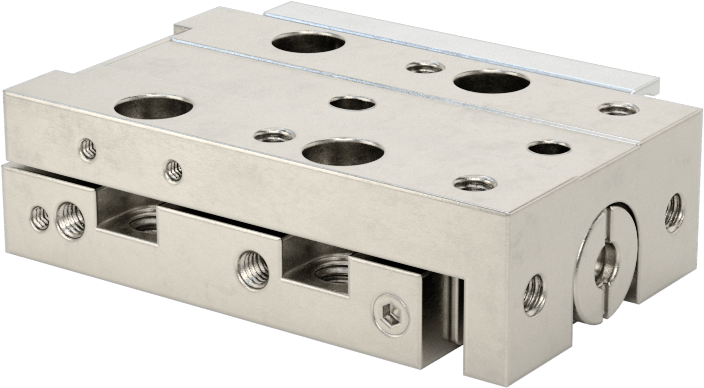

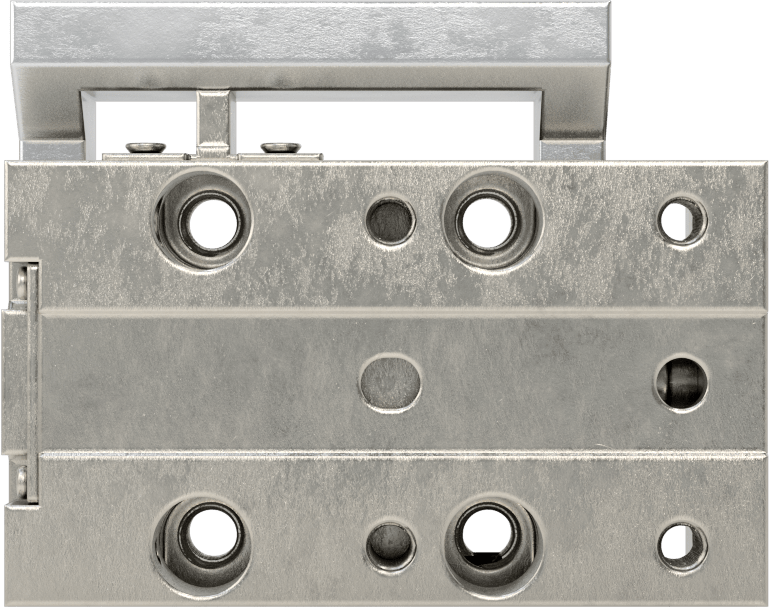

Masa Hava Kızakları
8 mm Delik Boyutu, 26 mm Genişlik, 5 mm Strok Uzunluğu
| Sensör Hazır | Sensör Hazır |
| Delik Boyutu | 8 mm |
| Genişlik | 26 mm |
| Uzunluk | |
| Strok | 5 mm |
| Geri çekilmiş | 45 mm |
| Uzatılmış | 50 mm |
| 100 psi'da Kuvvet | 8 lbf |
| Taşıyıcı Malzemesi | Paslanmaz Çelik |
| Hava Girişi | |
| Diş Boyutu | M3 x 0.5 mm |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Dinamik Yatay Yük Kapasitesi | 13 lb. |
| Çalıştırma | Hava |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Çalıştırma Türü | Çift Etkili |
| Hava Aktüatör Türü | Hava Sürgüsü |
| Yatak Malzemesi | Bronz |
| Rulman Tipi | Düz |
| Gövde Malzemesi | Paslanmaz Çelik |
| Çalışma Döngüsü | Sürekli |
| 50 psi'de kuvvet | 4 lbf |
| Doğrusal Pnömatik Kayan Tipi | Tablo |
| Maksimum Basınç | 100 psi6.9 bar |
| Hareket | Doğrusal |
| Montaj Plakası Malzemesi | Alüminyum |
| Montaj Konumu | Herhangi Bir Açı |
| Kaymalı Yatak Tipi | Manşon |
| Onarılabilir | Evet |
| Çubuk Malzemesi | Paslanmaz Çelik |
| Ölçü Birimleri | Metrik |
| Sıcaklık | 15° F ila 140° F |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 841231.0080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

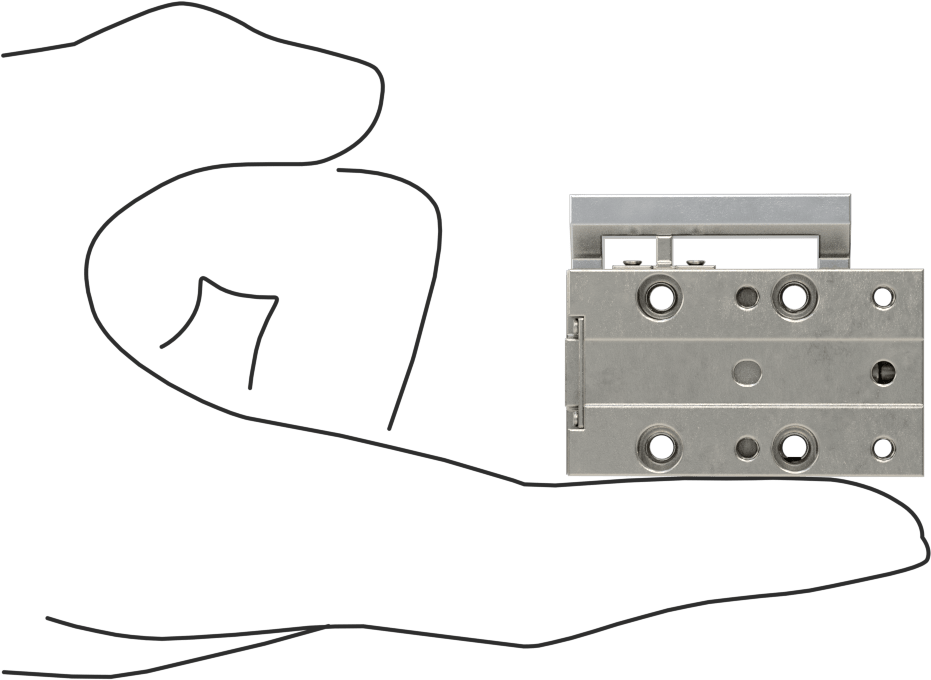

Kurulumunuzda esneklik sağlamak için, ekipmanı bu hava kızaklarının üstüne veya önüne monte edin. Tam strok uzunluğunu hareket ettirmek için gereken alanı azaltmak amacıyla üstüne monte edin. Genellikle kavrama ekipmanlarıyla birlikte kullanılan bu ürünler, hava silindirlerinden daha geniş bir montaj alanına sahiptir. Ayrıca, başlığın uzayıp geri çekilirken sabit kalmasını sağlayan iki kılavuz çubuğu da bulunur.
Bu sürgülerdeki manyetik piston, bir sensörle (ayrı satılır) birlikte kullanıldığında röleleri ve kontrolörleri etkinleştirir. Piston sensörün önünden geçtiğinde sensör devreye girer. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
