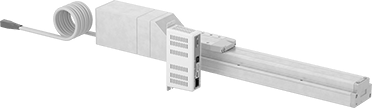

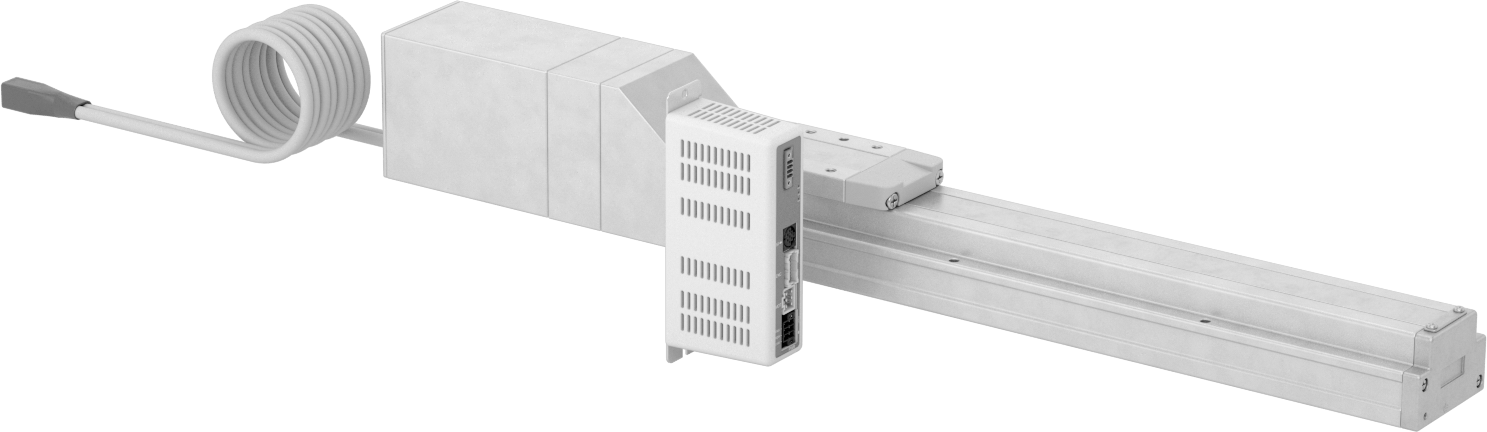

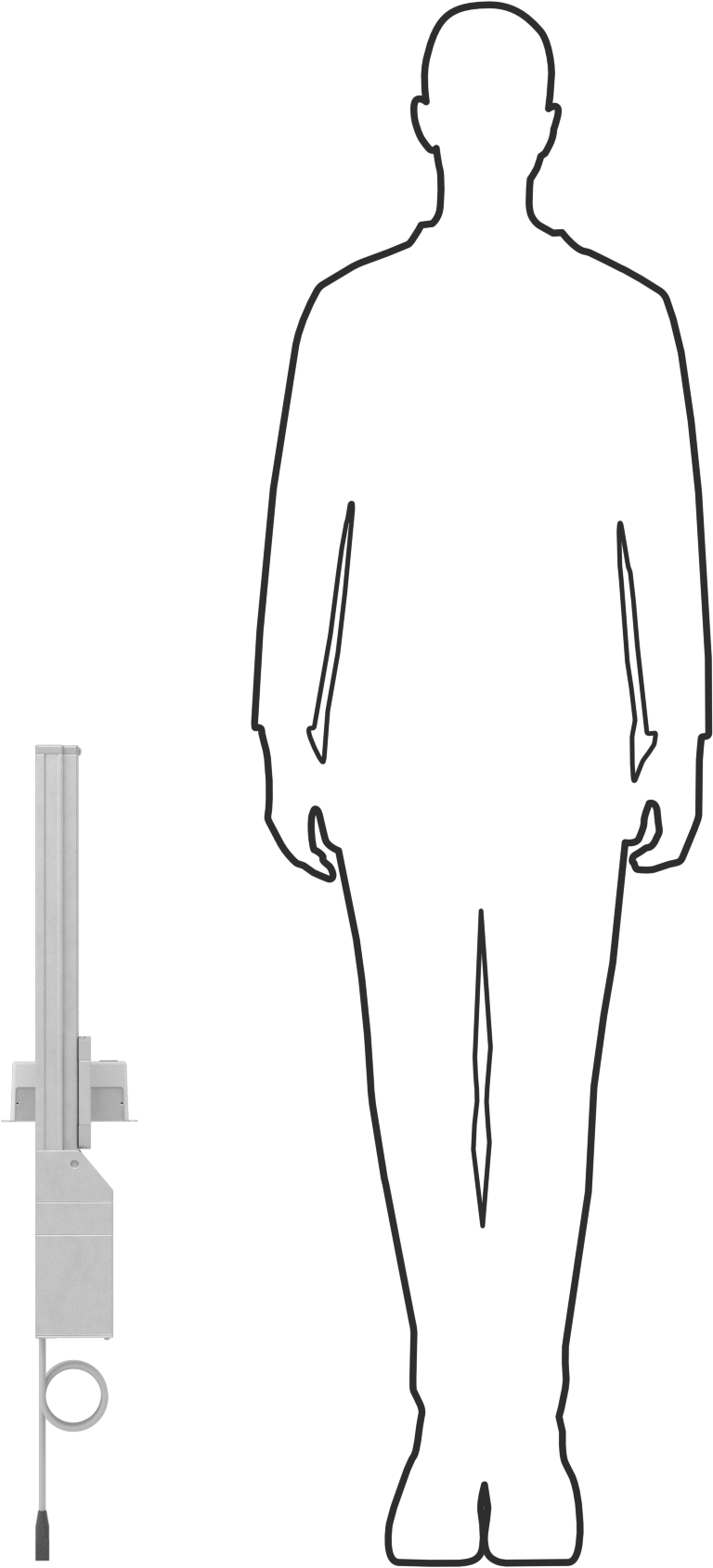

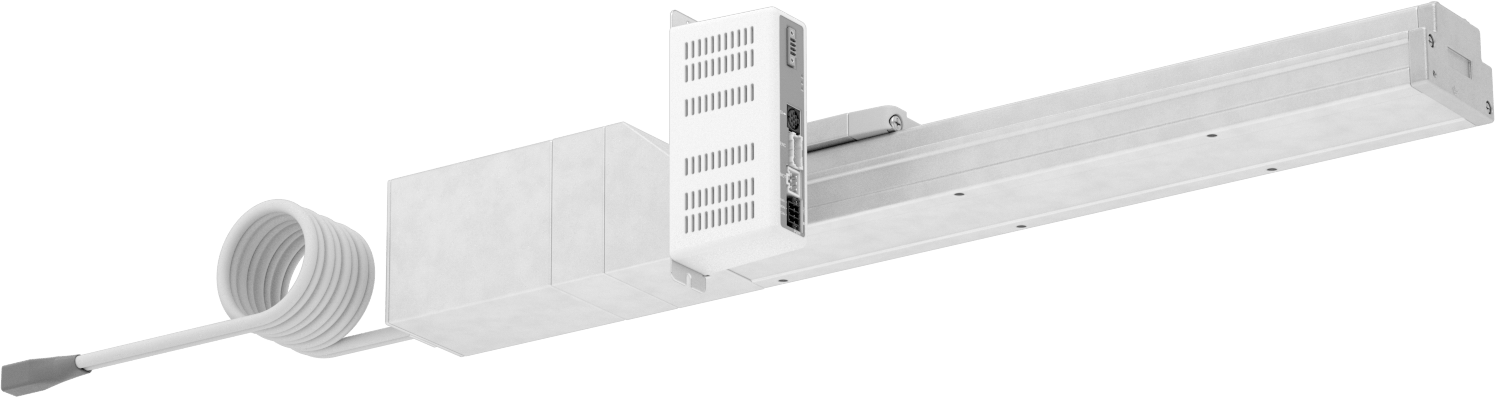

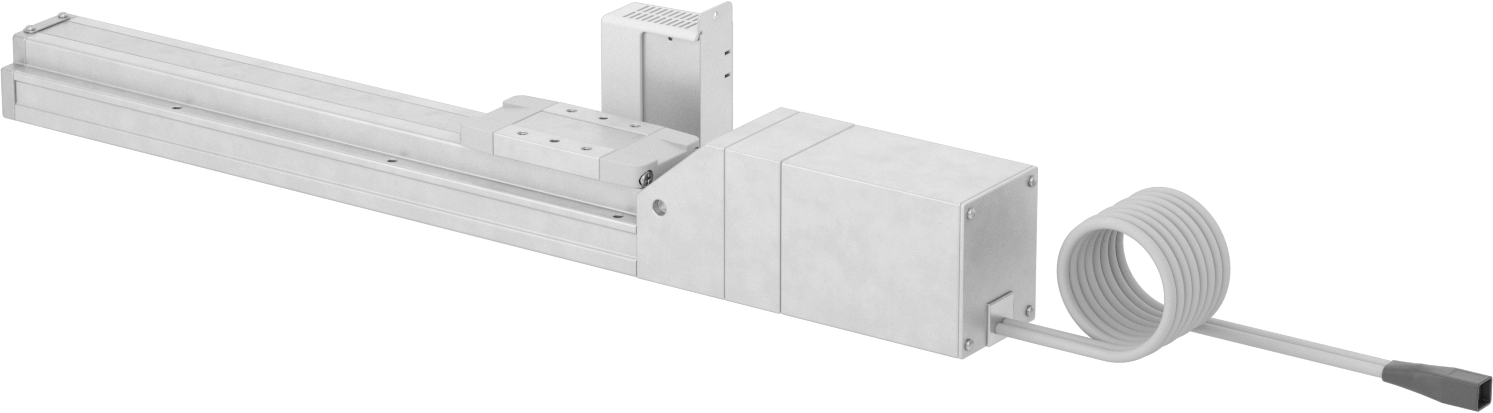

Temiz Oda Elektrikli Konumlandırma Kılavuzu
300 mm Strok Uzunluğu, 110 lb. Yatay Dinamik Yük Kapasitesi
| Strok Uzunluğu | 300 mm |
| Dinamik Yük Kapasitesi | |
| Yatay | 110 lb. |
| Dikey | 44 lb. |
| Maksimum Hız | 250 mm/s |
| Her Bir Hareket Mesafesi | |
| Tam Adım | 0.08 mm |
| Dönüş | 8 mm |
| Tekrarlanabilirlik | -0.02 mm ila 0.02 mm |
| Toplam | |
| Uzunluk | 641 mm |
| Genişlik | 70 mm |
| Yükseklik | 84 mm |
| Taşıyıcı | |
| Uzunluk | 122 mm |
| Genişlik | 60 mm |
| Malzeme | Alüminyum |
| Rulman Tipi | Bilye |
| Yatak Malzemesi | Çelik |
| Kapak Malzemesi | 301 Paslanmaz Çelik |
| Taban Malzemesi | Alüminyum |
| Tam Yük Akımı | 5 amp |
| Gerilim | 24V DC |
| Temiz Oda Standardı | Fed. Std. Sınıf 10, ISO Sınıf 4 |
| Taban Montajı | |
| Delik Sayısı | 6 |
| Bağlantı Elemanı Diş Boyutu | M5 |
| Taşıyıcı Montajı | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M6 × 1 mm |
| Delik Derinliği | 9.9 mm |
| Kontrol Cihazı | |
| Uzunluk | 85.4 mm |
| Genişlik | 35 mm |
| Yükseklik | 150 mm |
| Kontrol Cihazı Montajı | |
| Delik Sayısı | 2 |
| Bağlantı Elemanı Diş Boyutu | M4 |
| Tahrik Vidası | |
| Tip | Bilye |
| Malzeme | Çelik |
| Çalışma Döngüsü | Sürekli |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Temiz Oda |
| İçerir | 1,5 m Uzunluğunda Konumlandırma Kaydırmalı Kontrolör Kablosu, Aktüatör, Aktüatör Kablosu, Kontrolör, Entegre Sürücü |
| Girişler | |
| Sinyal Türü | Dijital |
| Gerilim | 24V DC |
| Akım | 5.2 amp |
| Adet | 13 |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama | Yağlanmış |
| Maksimum İvme | |
| Yatay | 0.3 g |
| Dikey | 0.3 g |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Çıkışlar | |
| Sinyal Türü | Dijital |
| Gerilim | 24V DC |
| Sinyal | NPN |
| Adet | 13 |
| Aşırı Yük Koruma Tipi | Kılavuz |
| Performans | Konumlandırma |
| Güç Kaynağı | Elektrik |
| Statik Yük Kapasitesi | |
| Yatay | 95 lb. |
| Dikey | 22 lb. |
| Statik Moment Yük Kapasitesi | |
| Adım | 400 in·lbf |
| Rulo | 890 in·lbf |
| Yaw | 400 in·lbf |
| Sıcaklık | 32° F ila 100° F |
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a), 6(b), 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 850131.2000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Kablolar |
Delme, sabitleme, montaj ve ölçüm için parçaları hassas bir şekilde konumlandırırken tozun dolaşmasını önleyin. Bu kızaklar, elektronik aksamlara zarar verebilecek veya temiz odalardaki partileri kirletebilecek ince parçacıkları gidermek için yerleşik bir vakum bağlantı noktasına sahiptir. Dahili bir kontrolör ile entegre bir step motoru bulundurdukları için hızı, zamanlamayı ve konumlandırmayı ayarlayabilirsiniz. -0,02 ila 0,02 mm arasında, bu kızaklar tek bir kağıt yaprağından daha ince bir tekrarlanabilirliğe sahiptir, böylece taşıyıcı her seferinde aynı noktaya çarpar. Hava tahrikli aktüatörlerin aksine, güç kesintisi olsa bile konumlarını korurlar. Ayrıca enerji açısından daha verimlidirler.
Dinamik yük kapasitesi, kızakların taşıyabileceği maksimum yüktür. Hızı artırırsanız, dinamik yük kapasitesi azalır. Uygulamanız için hangi kızakların uygun olduğunu doğrulamak için bir yük-hız tablosu kullanın. Tabloyu görüntülemek için bir parça numarasına tıklayın ve “Ürün Detayı”nı seçin.
Maksimum Hız — Maksimum hız, kaydırıcının yüksüz koşullarda ne kadar hızlı hareket edeceğidir. Yükü artırırsanız, kaydırıcı hızı azalır.
Tam Adım Başına Hareket Mesafesi — Tam adım başına hareket mesafesi, kızak konumlandırması üzerindeki kontrolünüzü belirler. Ölçü ne kadar küçükse, konumlandırma kontrolünüz o kadar hassas olur.
Dönüş Başına Hareket Mesafesi—Vida adım olarak da bilinen dönüş başına hareket mesafesi, top vidasının bir dönüşüyle taşıyıcının ne kadar ilerlediğini gösterir.
Kablolar—814,5 mm uzunluğunda olmayan sürgüler için denetleyiciyi programlamak üzere bir USB kablosu (ayrı satılır) ve ücretsiz indirilebilir yazılımı kullanın.
