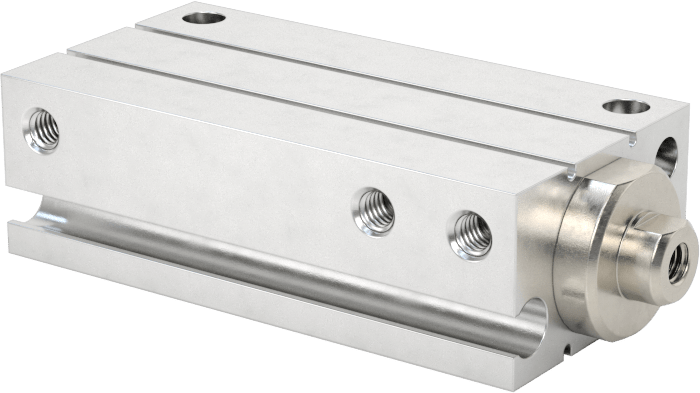

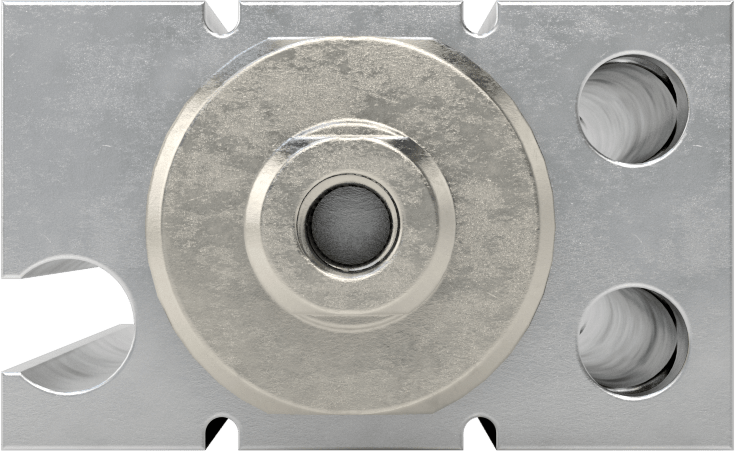

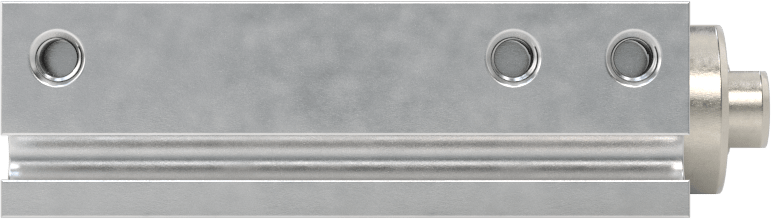

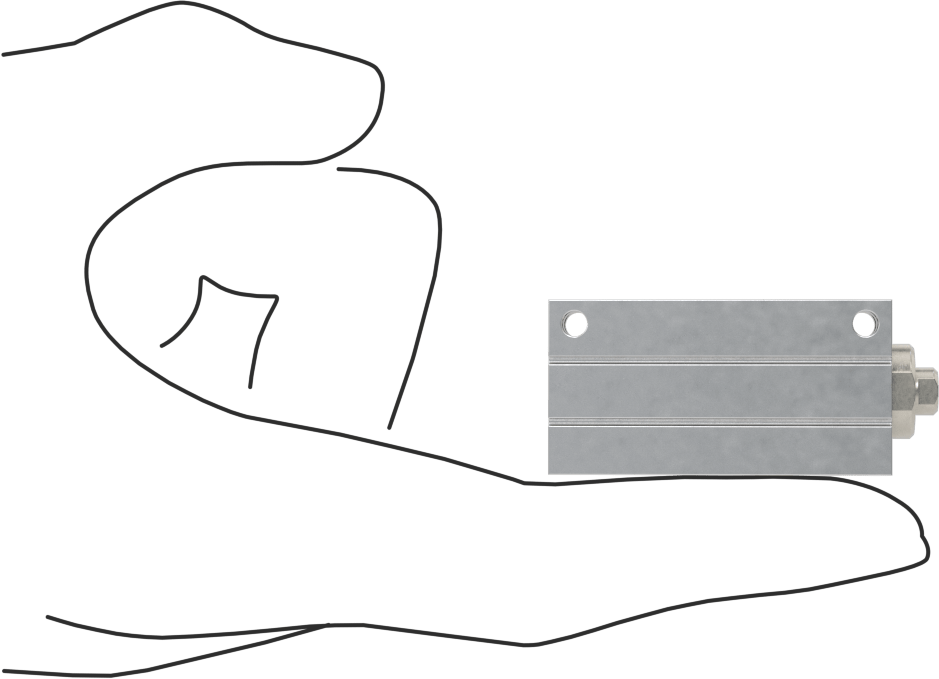

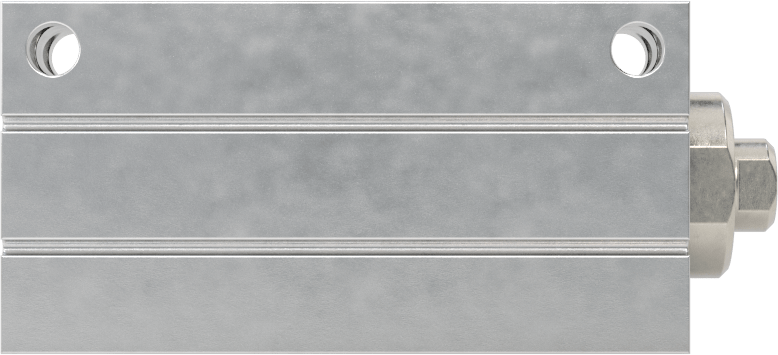

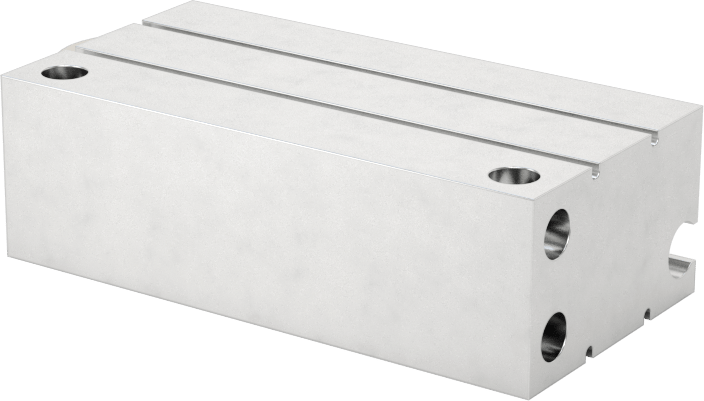

Temiz Oda Esnek Montajlı Hava Silindiri
10 mm Delik Çapı, 20 mm Strok Uzunluğu
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Enclosed Body |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | Metrik |
| Delik Boyutu | 10 mm |
| Genişlik | 14 mm |
| Uzunluk, mm | |
| Strok | 20 |
| Geri çekilmiş | 44 |
| Uzatılmış | 64 |
| 50 psi'de kuvvet | 6 lbs. |
| 100 psi'da Kuvvet | 11 lbs. |
| Sensör Hazır | Sensör Hazır |
| Çevre | Temiz Oda |
| Çevre Derecelendirmesi | Fed. Std. Sınıf 10, ISO Sınıf 4 |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Gövde Malzemesi | Alüminyum |
| Çubuk | |
| Malzeme | 316 Paslanmaz Çelik |
| Çap | 5 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | M3 × 0.5 mm |
| Hava Girişi | |
| Diş Boyutu | M3 × 0.5 mm |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Rulman Tipi | Düz |
| Yatak Malzemesi | Alüminyum |
| Maksimum Döngü Sayısı | 5,000,000 |
| Maksimum Basınç | 100 psi6.9 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | 14° F ila 140° F |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 841231.0080 |
| ECCN | EAR99 |
Bu silindirleri, elektronik üretimi gibi kirlenmenin sorun teşkil ettiği ortamlarda doğrudan ekipmana monte edin. Ekipmana bağlamak için ön yüzdeki dişli geçiş deliklerini kullanın veya ek parçalarla (dahil değildir) monte edin. Yükleri itmek ve çekmek için bu silindirleri basınçlı hava hattınıza takın. Çift etkili oldukları için her iki yönde de tam güçle çalışırlar. Bu silindirlerin içindeki manyetik piston, bir sensörle (dahil değildir) kullanıldığında röleleri ve kontrolörleri etkinleştirebilir. Piston sensörün önünden geçerken sensör etkinleşir. Birden fazla sensör kullanabilirsiniz; tetiklemek istediğiniz her eylem için bir tane takın.
Fed. Std. Sınıf 10 ve ISO Sınıf 4 temiz odalarda kullanım için onaylanmış silindirler, silindir içindeki sürtünmeden kaynaklanan parçacıkları, alanınızı kirletmeden önce gidermek için vakum veya egzoz sistemine bağlanan bir bağlantı noktasına sahiptir. Ayrıca temizlenir ve poşetlenir.
