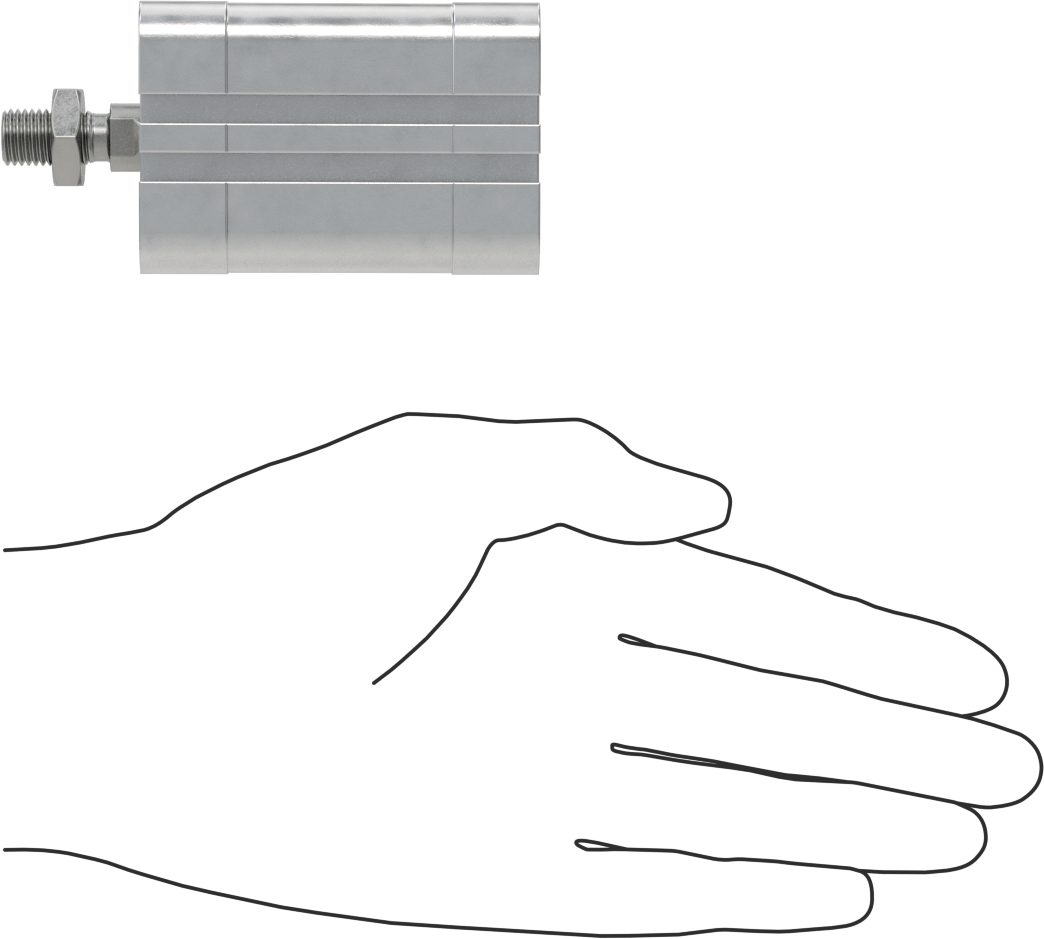

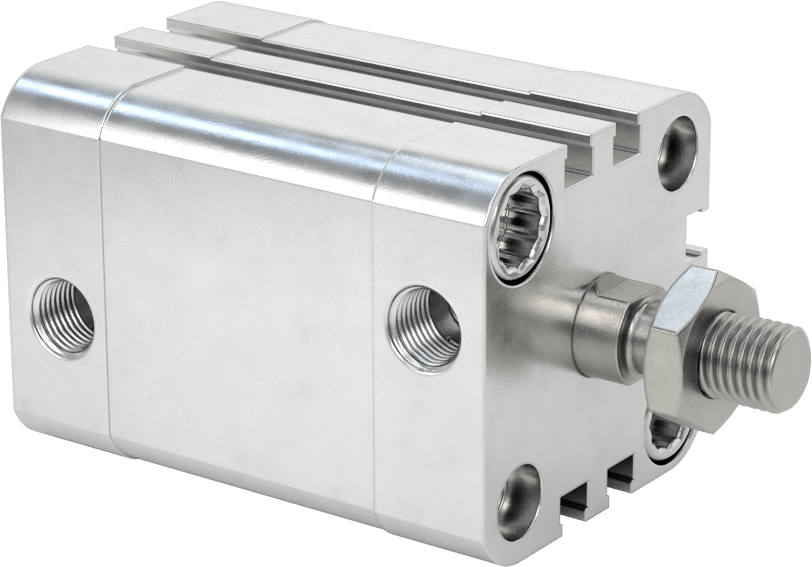

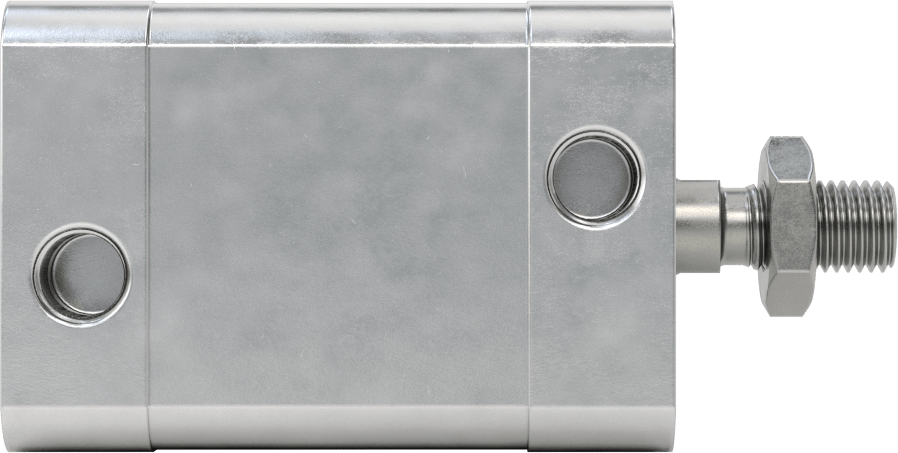

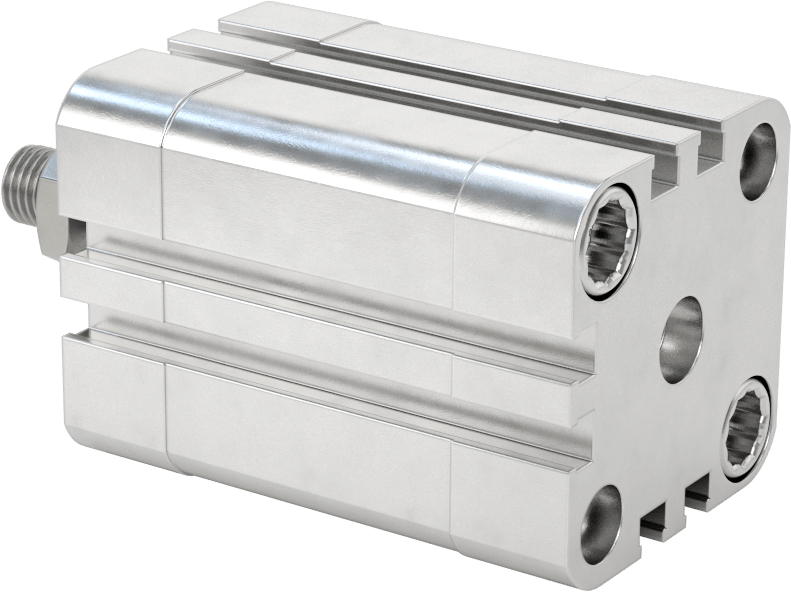

Temiz Oda Esnek Montajlı Hava Silindiri
32 mm Delik Boyutu, 25 mm Strok Uzunluğu
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Enclosed Body |
| Montaj Ayak Ölçüleri | ISO Metric |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | Metrik |
| Delik Boyutu | 32 mm |
| Genişlik | 47 mm |
| Uzunluk, mm | |
| Strok | 25 |
| Geri çekilmiş | 75 |
| Uzatılmış | 100 |
| 50 psi'de kuvvet | 62 lbs. |
| 100 psi'da Kuvvet | 124 lbs. |
| Sensör Hazır | Sensör Hazır |
| Çevre | Temiz Oda |
| Çevre Derecelendirmesi | Fed. Std. Sınıf 1.000, ISO Sınıf 6 |
| Hava Yastığı Tipi | Sabit Yastık |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Gövde Malzemesi | Alüminyum |
| Çubuk | |
| Malzeme | Çelik |
| Çap | 10 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | M10 × 1.25 mm |
| Hava Girişi | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | BSPP |
| Cins | Dişi |
| Rulman Tipi | Düz |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 15,000,000 |
| Maksimum Basınç | 145 psi10.0 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -4° F ila 176° F |
| Karşılanan Teknik Özellikler | ISO 21287 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 841231.0080 |
| ECCN | EAR99 |

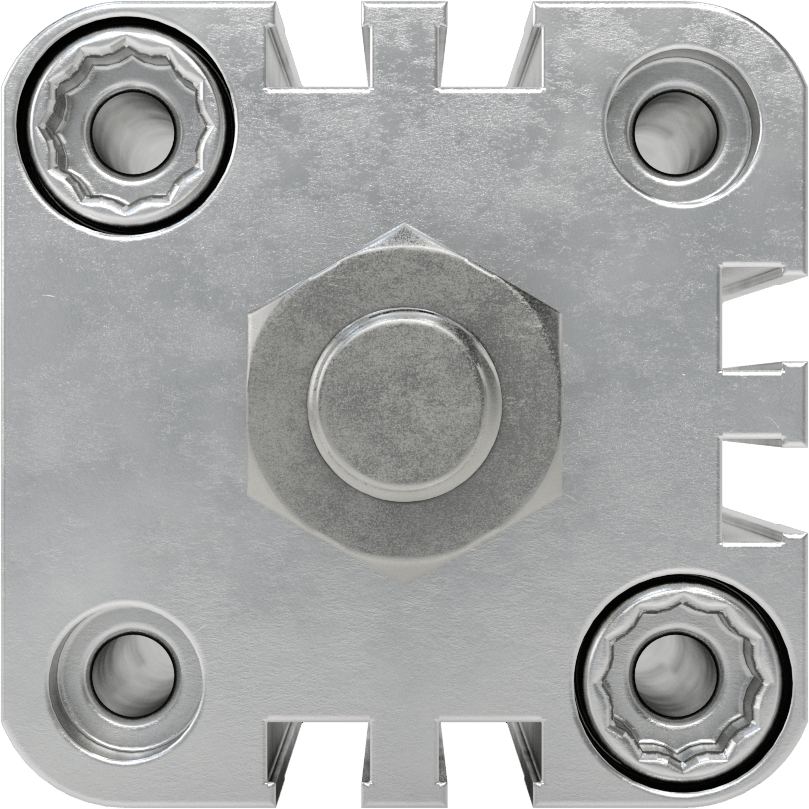

Bu silindirleri, elektronik üretimi gibi kirlenmenin sorun teşkil ettiği ortamlarda doğrudan ekipmana monte edin. Ekipmana bağlamak için ön yüzdeki dişli geçiş deliklerini kullanın veya ek parçalarla (dahil değildir) monte edin. Yükleri itmek ve çekmek için bu silindirleri basınçlı hava hattınıza takın. Çift etkili oldukları için her iki yönde de tam güçle çalışırlar. Bu silindirlerin içindeki manyetik piston, bir sensörle (dahil değildir) kullanıldığında röleleri ve kontrolörleri etkinleştirebilir. Piston sensörün önünden geçerken sensör etkinleşir. Birden fazla sensör kullanabilirsiniz; tetiklemek istediğiniz her eylem için bir tane takın.
Fed. Std. Sınıf 1.000 ve ISO Sınıf 6 temiz odalarda kullanım için onaylanmış silindirler, standart contalara göre daha yavaş aşınan ve daha az partikül üreten düşük sürtünmeli bir poliüretan contaya sahiptir. Çubuk hareket ettikçe, conta yüzeyindeki yağ partiküllerini temizler. Uç kapakları, hava sızıntısını önlemek için sıkıca kıvrılmıştır. Bu silindirler, yaygın montaj şemalarına uyan ISO endüstri standardı bir taban alanına sahiptir.
