Kelepçeli Mil Hızlı Montajlı Bilyalı Rulman, Sızdırmaz, Ürün Kodu ER12
3/4" (1.90 cm) Mil Çapı için
| Mil Tipi için | Yuvarlak |
| Mil Montaj Tipi | Kelepçeli |
| Malzeme | Siyah Oksit Çelik |
| Mil Çapı İçin | 3/4"1.90 cm |
| Gövde İç Çapı İçin | 1 27/32"4.68 cm |

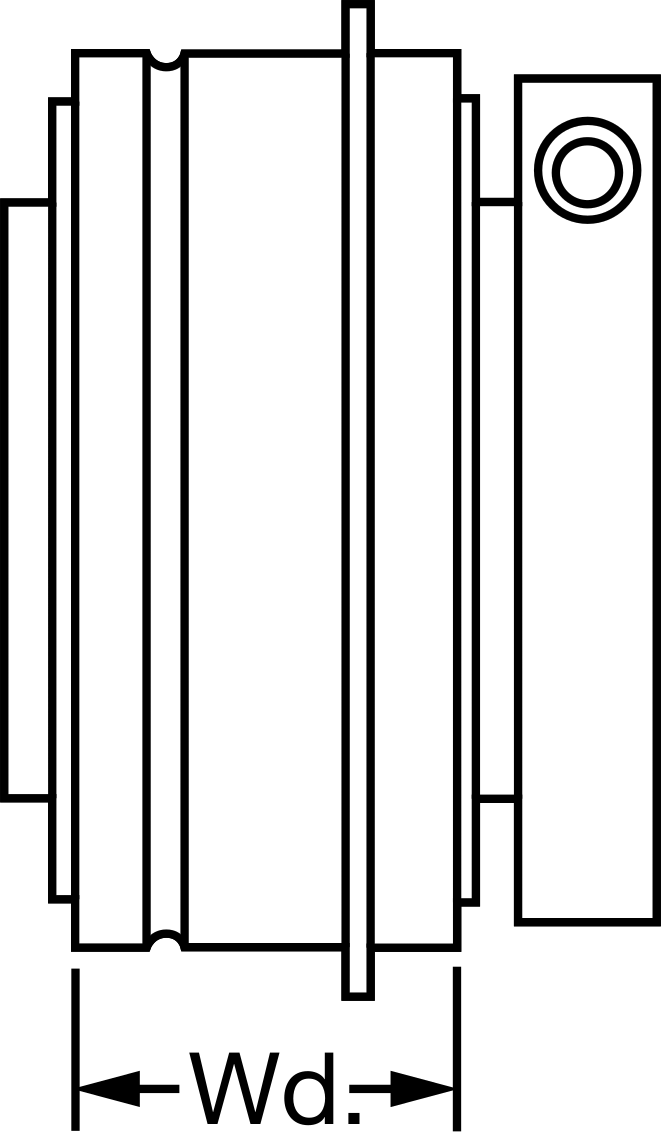

| Genişlik | 5/8"1.59 cm |
| Genişlik Toleransı | -0.005" ila 0"0.01 cm / 0.00 cm |
| Tutma Halkası | |
| Dış Çap | 2.063"5.24 cm |
| Kalınlık | 0.047"0.12 cm |
| Yatak Conta Tipi | Sızdırmaz |
| ABEC Sınıfı | 1 |
| Dinamik Radyal Yük Kapasitesi | 2,600 lb. |
| Maksimum Dönüş Hızı | 10,200 rpm |
| Sıcaklık Aralığı | |
| Minimum | -29°C |
| Maks. | 104°C |
| Yatak Anma Numarası | ER12 |
| Bilyalı Rulman Profili | Tespit Halkalı |
| Bilye Malzemesi | Çelik |
| Yatak Yapısı | Tek Sıra |
| Rulman Tipi | Bilye |
| Kafes Malzemesi | Pirinç |
| Sıkıştırma Vidası Diş Boyutu | 10-24 |
| Yük Yönü için | Radyal |
| ID | 0.75"1.90 cm |
| ID Toleransı | -0.0004" ila 0"0.00 cm / 0.00 cm |
| İç Halka | |
| Dış Çap | 1.1875"3.02 cm |
| Genişlik | 1.219"3.10 cm |
| İç Halka Dış Çapı Minimum Toleransı | Derecelendirilmemiştir |
| İç Halka Dış Çapı Maksimum Toleransı | Derecelendirilmemiştir |
| İç Halka Tipi | Uzatılmış |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Dahil Olan Sıkma Vidalarının Sayısı | 1 |
| Dış Çap | 1.85"4.70 cm |
| Dış Çap Toleransı | -0.0005" ila 0"0.00 cm / 0.00 cm |
| Performans | Hızlı Montaj |
| Conta Malzemesi | Keçe |
| Kalkan Malzemesi | Çelik |
| Statik Radyal Yük Kapasitesi | 1,400 lb. |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Meksika |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 1C999 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5052 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bir şafta geçirin ve bir vidayı çevirerek sabitleyin. Bu rulmanları monte etmek için herhangi bir özel alete ihtiyacınız yoktur.
Kelepçeli Mil Montajı—Kelepçe, milin etrafını sıkıca sararak 360°'lik güçlü bir tutuş sağlar. Bu montaj parçaları, titreşimi azaltmak için ayar vidalarından daha güvenli bir şekilde sabitlenir. Ayrıca, milin üzerine baskı yapan vida olmadığı için mil zarar görmez. Eşmerkezli kilit olarak da bilinir.
Siyah Oksit Çelik — Güçlü ve aşınmaya dayanıklıdır. Ancak nem paslanmalarına neden olacağından, bu yataklar kuru ortamlar için en uygunudur.
Sızdırmaz — Kirli ortamlar için en iyi seçim. Bir bariyer tozu dışarıda tutar, böylece bilyelerin kirlenmesini veya aşınmasını önler. Ancak, hava geçemediği için bu rulmanlar en fazla ısıyı tutar.
Uzatılmış İç Halka—Ara parçaya gerek kalmadan eşleşen parçalara bağlanın. İç halka, dış halkadan daha uzağa çıkıntı yapar, böylece mil bilezikleri ve diğer nesneler yatağın hareketli parçalarına temas etmez.
ABEC Derecesi—ABEC derecesine sahip rulmanlar, Annular Bearing Engineers Committee (ABEC) tarafından belirlenen endüstri tolerans standartlarını karşılar. 1 ila 9 arasında bir ölçekte derecelendirilirler. Derece ne kadar yüksekse, tolerans o kadar sıkıdır. ABEC 1 veya 3 dereceli rulmanlar, çoğu uygulama için yeterince hassastır. Uygulamanız sürekli olarak yüksek hızlarda çalışıyorsa veya yüksek hassasiyet gerektiriyorsa, daha az sürtünme ve ısı ürettikleri için ABEC 5 veya daha yüksek derecelendirmeli rulmanları tercih edin.
