T-Yivli Çerçeve

Bileşenleri bu yük kapasiteli yataklara ve ray makaralarına monte ederek T-kanallı raylar boyunca doğrusal hareket sağlayın.

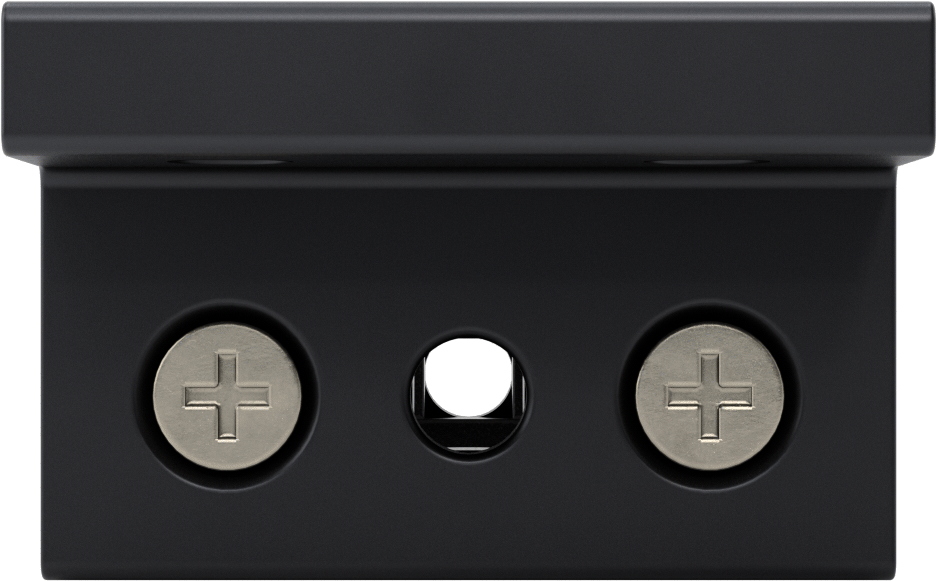

Rulmanlar, ray makaraları gibi diğer T-oluklu çerçeveli doğrusal hareket bileşenlerinden daha hassas hareket eder ve genellikle otomatik sistemlerde ve tekrarlayan hareket gerektiren diğer uygulamalarda kullanılır. Kaygan, dayanıklı plastikle kaplıdırlar ve hareketli parçaları yoktur. Bu rulmanlar kir, su, darbe ve titreşime dayanıklıdır. Ray üzerine oturmalarını ayarlamak için, rulman yastığı ile rulman yuvası arasına ürünle birlikte verilen şimlerden birini kaydırın.

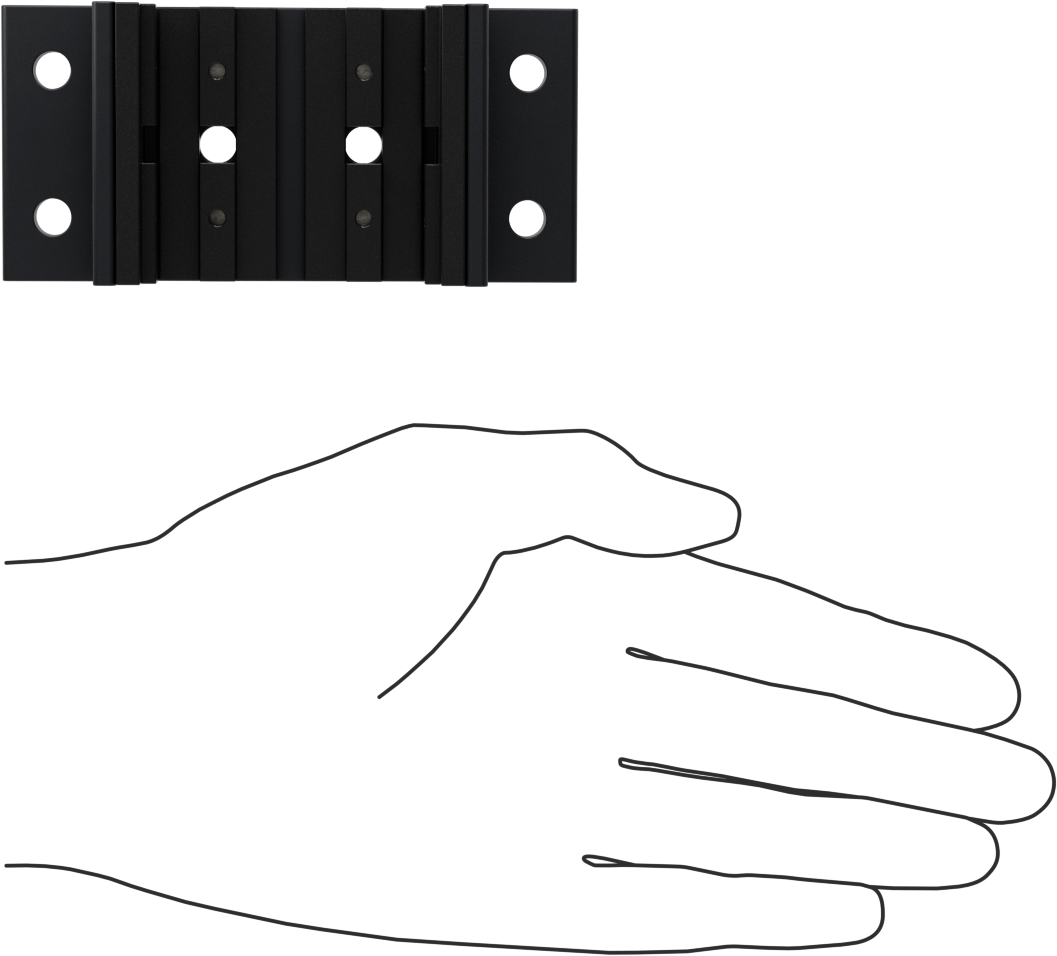

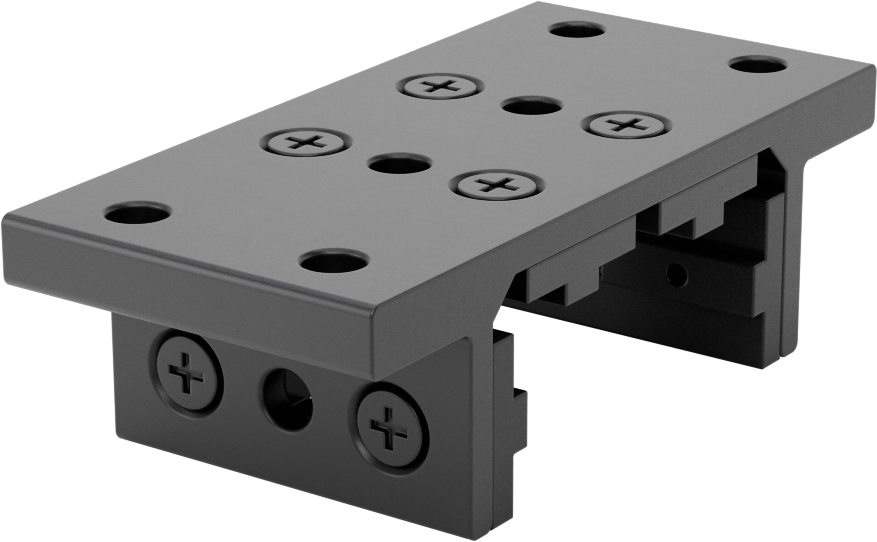

Flanşlı kovan yatakları iki farklı yönde monte edilebilir: birinde yatak ray boyunca kayarken, diğerinde yatak bir bağlantı parçası görevi görerek rayın kaymasını sağlar. Raylara, yüklerin üzerine ve diğer yüzeylere sabitlemek için cıvataları flanş deliklerinden geçirin.

Aşınmış pedlerin yerine rulman pedleri kullanılır.
