T-Yivli Çerçeve

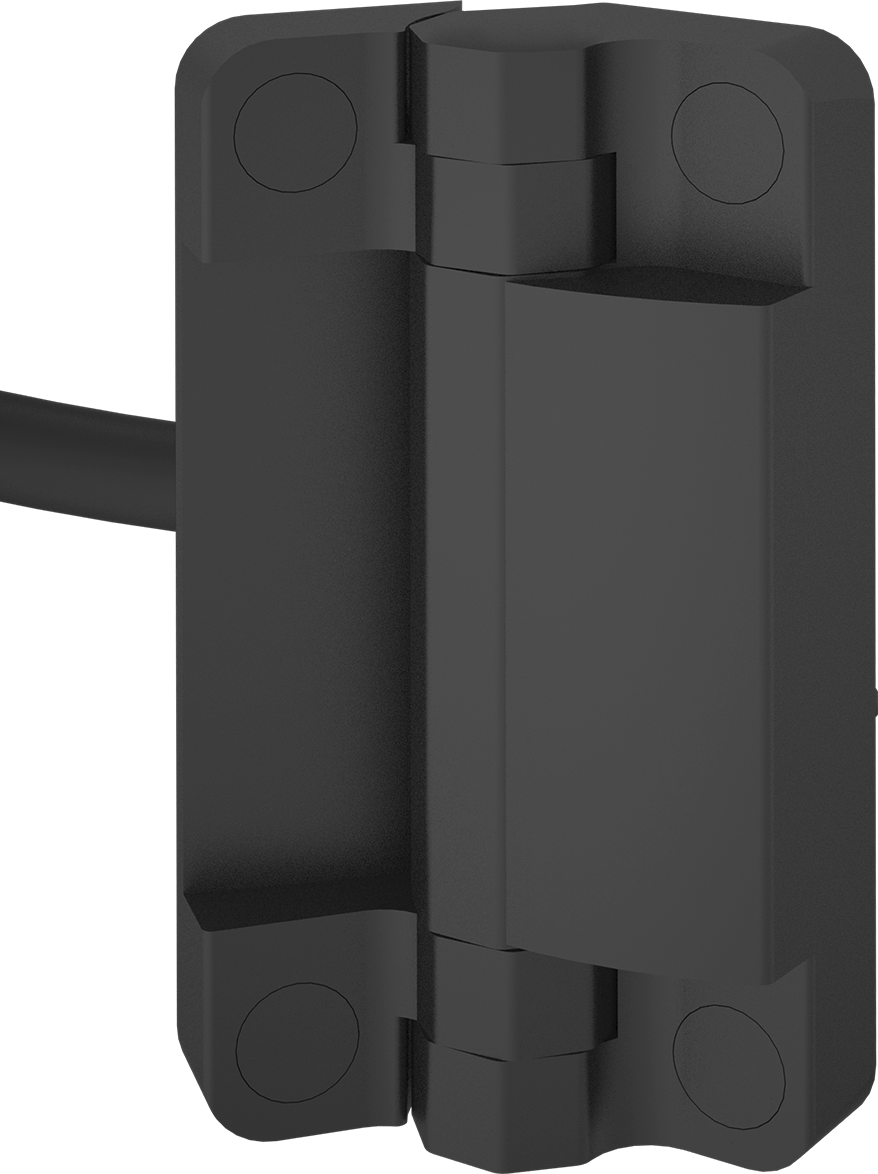

1,5" ve 40 mm Ray Yüksekliği için Güvenlik Menteşesi, Sabit Kablo Bağlantısı

Teknik Cizim

Çerçeve Tipi	T-Yuvası
T-Yuvası Çerçeveleme Bileşeni	Menteşe
Menteşe Tipi	Uç
T-Yuvası Çerçeveleme Menteşe Tipi	Güvenlik
Menteşe Bağlantı Tipi	Ray-Ray
Pim Tipi	Çıkarılamaz
Kapı Montaj Konumu	Ters çevrilebilir
Ray Profili İçin	Tekli
Ray Yüksekliği	1 1/2", 40mm
Ray Sayısı İçin	2
Renk	Siyah
Malzeme	Plastik
Uzunluk	2 3/8"6.03 cm
Yükseklik	4 5/16"10.95 cm
Anahtar Başlangıç Konumu	2 Kapalı (Normalde Açık) ve 2 Açık (Normalde Kapalı)
Anahtarlama Akımı	2A
Anahtarlama Gerilimi	24V AC/24V DC
Anahtar Konumu	Sağ Taraf
Giriş Gerilimi	24-400V AC/24-250V DC
Elektrik Bağlantısı Konumu	Arka
Elektrik Bağlantısı Tipi	Sabit Kablolama
Tel Çıkış Sayısı	8
Kablo Uzunluğu	6 1/2 ft.
Çalıştırma Açısı	5°
Çevre	Tozlu, Dalgıç
Çevre Derecelendirmesi	IP67
Dahil Edilen Montaj Bağlantı Elemanları	Evet
Montaj Bağlantı Elemanı Takma Türü	End Feed
Montaj Bağlantı Elemanı Diş Boyutu	M6
Montaj Bağlantı Elemanı Diş Uzunluğu	18 mm
Ölçü Birimleri	Inch, Metrik
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun
REACH	REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	İtalya
Schedule B	761090.0050
ECCN	EAR99
İlgili Ürün	Emniyet Anahtarı Olmayan Menteşeler

Menteşeleri kullanarak T-oluklu çerçeveye kapılar, kapaklar ve makine koruyucuları ekleyin.

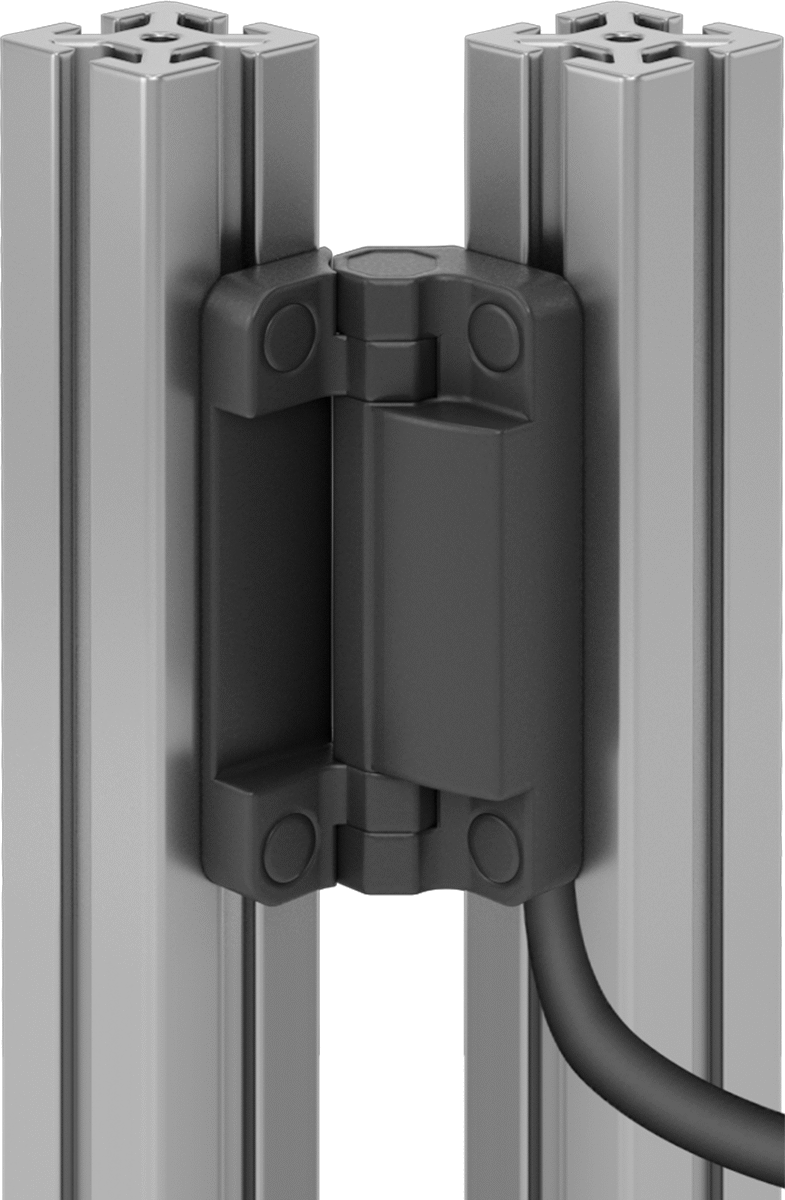

Raydan raya menteşeler, iki ray arasındaki birleşme noktasında düzgün hareket sağlar.

Güvenlik menteşeleri, erişim kapısı açıldığında makineye giden gücü otomatik olarak kesen bir anahtara sahiptir. Kapınız için birden fazla menteşe gerekiyorsa, sadece bir tanesinin güvenlik anahtarı olması yeterlidir; geri kalanlar için güvenlik anahtarı olmayan menteşeler kullanın. Güvenlik anahtarını hareket etmeyecek rayı üzerine monte ettiğinizden emin olun.

Çıkarılamayan pimli menteşeler ters çevrilebilir ve sol ve sağ kapılarda çalışır.
