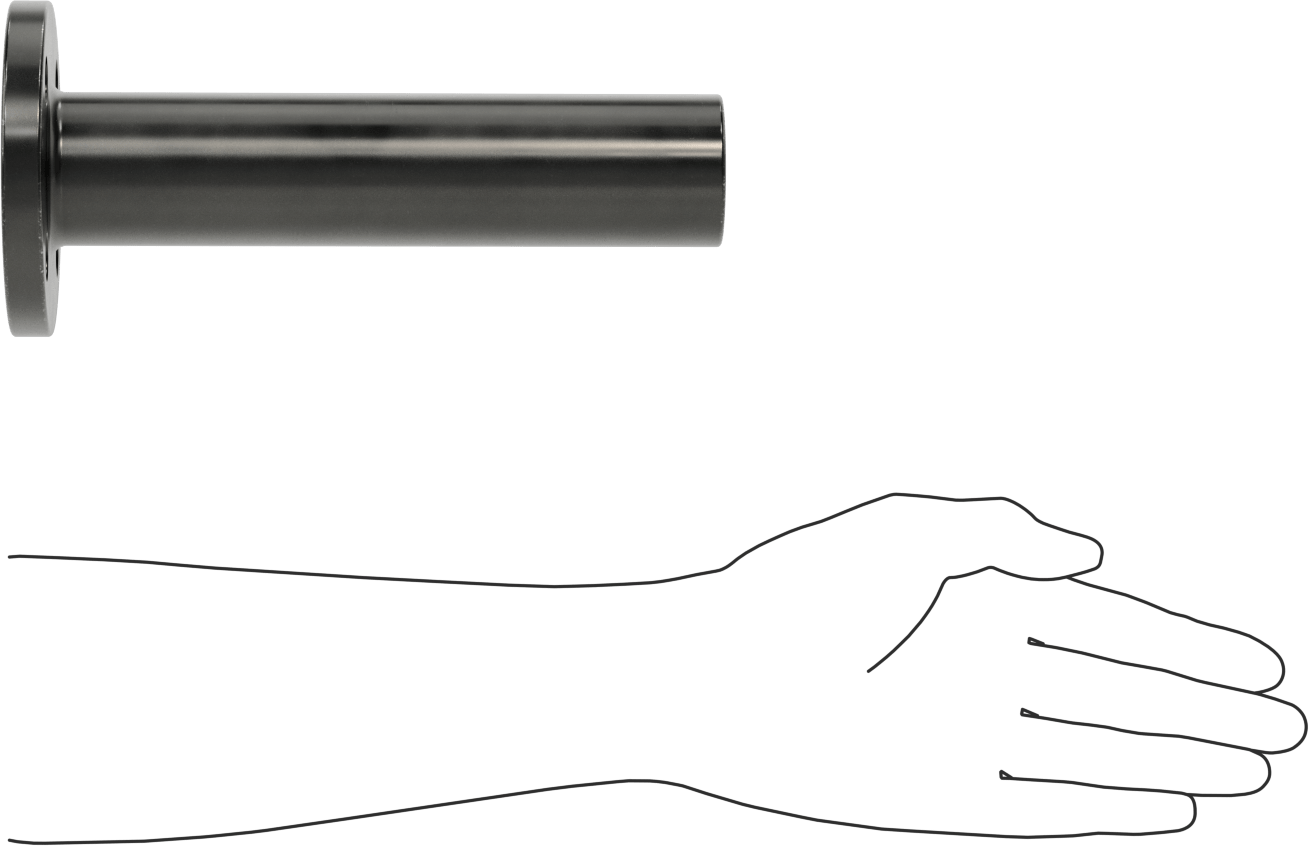

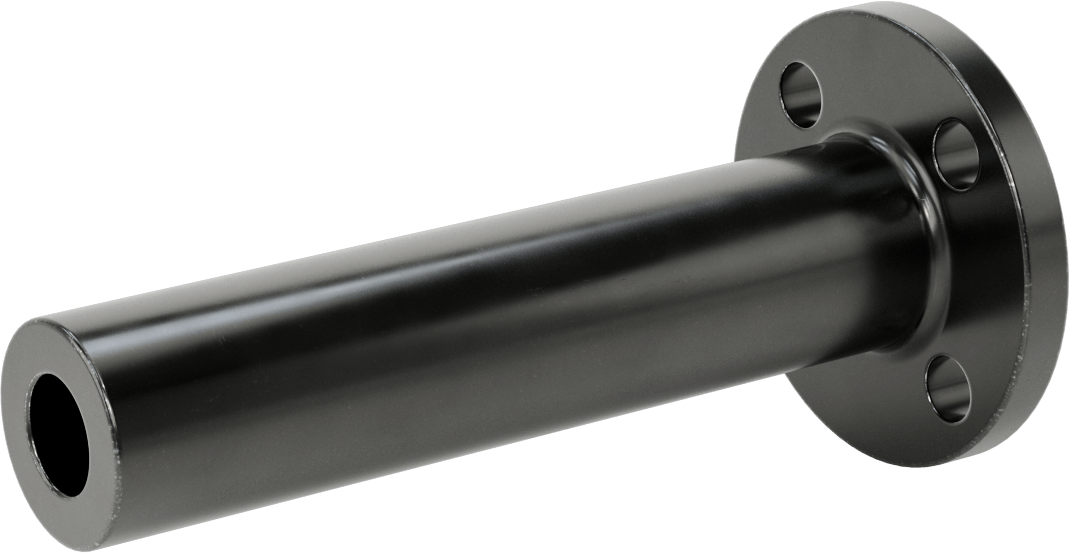

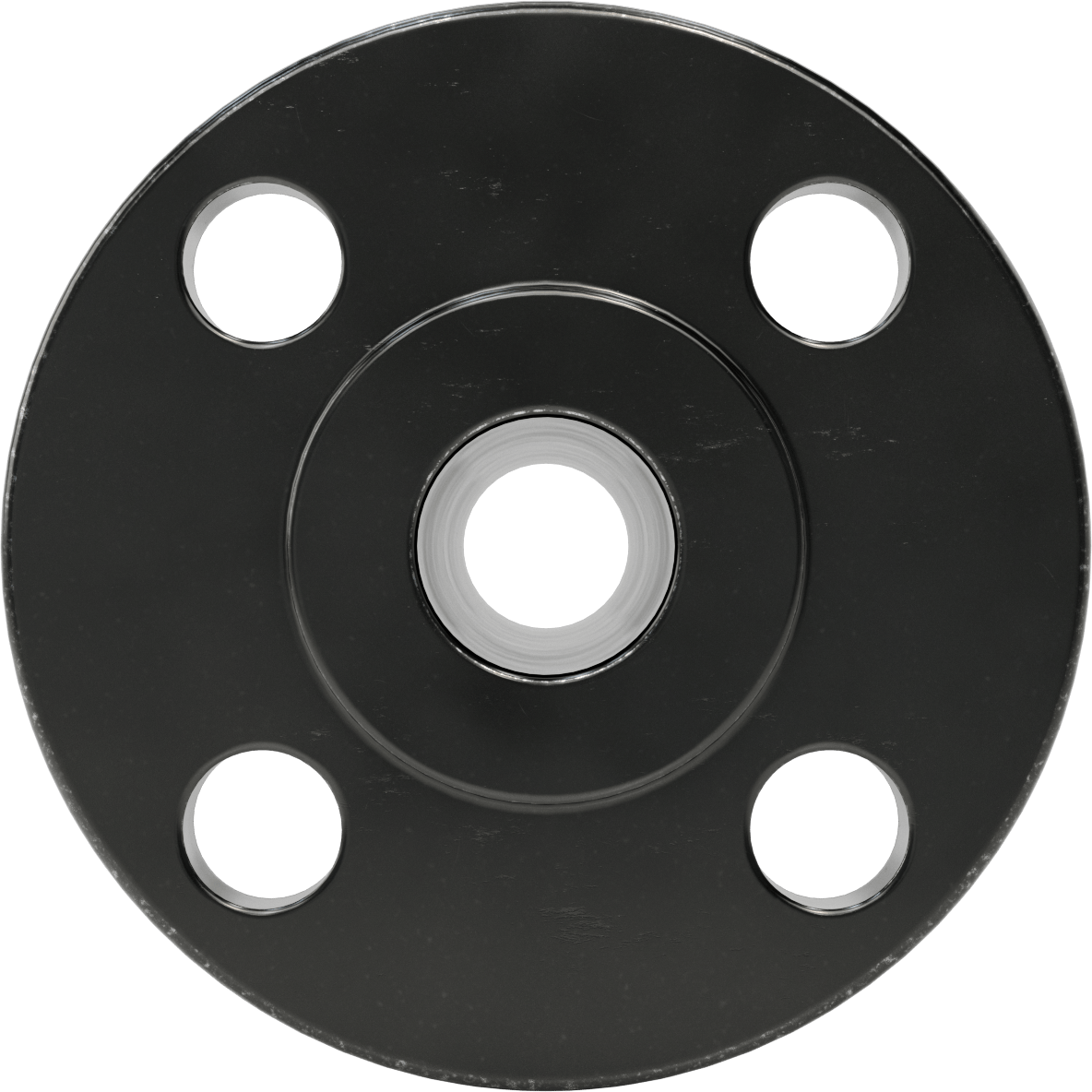

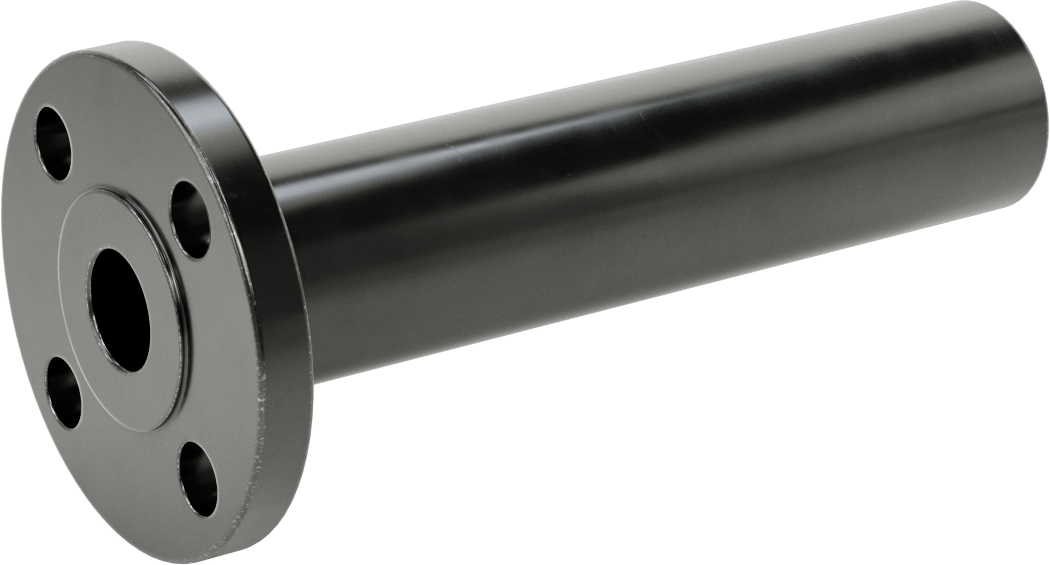

Düşük Basınçlı Çelik Dişsiz Boru Flanşı, Uzun Boyunlu Kaynak
1 Boru Boyutu
₺15.996 Adet
68095K181
1'li paket
| Kare Tırnak Boyutu için | Hava, Doğal Gaz, Yağ, Buhar, Su |
| Şekil | Düz |
| Tip | Flanş |
| Basınç Sınıfı | 150 |
| Boyun Stili | Uzun |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Uzun Boyunlu Kaynak × Flanşlı |
| Flanşlı Bağlantı Yüzeyi | Yükseltilmiş |
| Boru Çapı | 12.54 cm |
| Duvar Kalınlığı | 0.47"1.19 cm |
| Flanş Dış Çapı | 4 1/4"10.79 cm |
| Toplam Uzunluk | 9"22.86 cm |
| Cıvata Çapı İçin | 1/2"1.27 cm |
| Cıvata Deliği | |
| Çap | 5/8"1.59 cm |
| Adet | 4 |
| Cıvata Çemberi Çapı | 3 1/8"7.94 cm |
| Yapı | Dikişsiz |
| Maksimum Basınç | 285 psi @ 72° F |
| Maksimum Buhar Basıncı | 230 psi @ 300° F |
| Malzeme | Çelik |
| Bağlantı Elemanı Malzemesi İçin | Demir, Çelik |
| Boru Malzemesi İçin | Çelik |
| Sertifikasyon | İzlenebilir Parti Numarası ve Test Raporu İçeren Malzeme Sertifikası |
| Karşılanan Teknik Özellikler | ASME B16.5, ASTM A105 |
| Ağırlık | 7lbs. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 730791.2000 |
| ECCN | EAR99 |
Aynı boyuttaki iki düz yüzeyli flanşı veya iki yükseltilmiş yüzeyli flanşı bir conta (ayrı satılır) ile birbirine cıvatalayarak boru hattında bir erişim noktası oluşturun. Flanşlar, korozyona uğramayan ortamlarda düşük basınçlı uygulamalar için kullanılır.
Uzun boyunlu kaynak flanşları, basınçlı kap veya tanka doğrudan kaynaklanabilmesi için kare kesimli bir uca sahiptir. Alın kaynaklı flanşlardan daha uzun boyunlu olan bu flanşlar, cıvatalara daha kolay erişim için tank duvarından daha uzağa çıkıntı yapar. Bu flanşlar, bir flanşı boru uzunluğuna kaynaklama ihtiyacını ortadan kaldırır.
