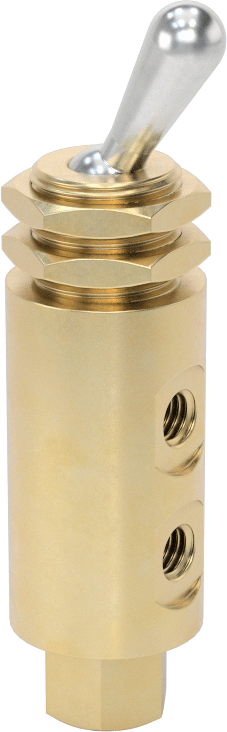

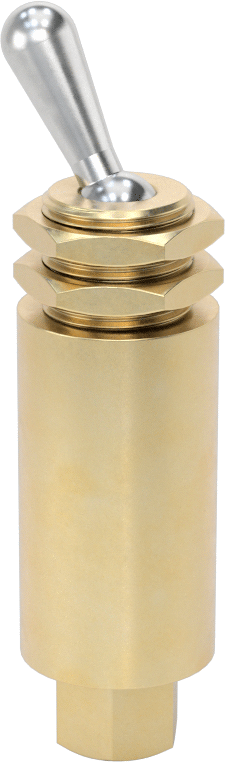

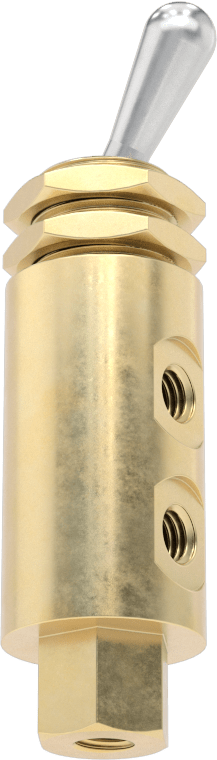

Hızlı Etkili Panel Montajlı Açma/Kapama Vanası, Dirsek
10-32 UNF Dişi, Metal Manuel Geri Dönüşlü Toggle Anahtarı
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Mil |
| Valf Çalışma Şekli | Çıtçıt Anahtarı |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Diş Boyutu | 10-32 |
| Cins | Dişi × Dişi |
| Diş Tipi | UNF × UNF |
| Akış Katsayısı (Cv) | 7.3 |
| Maksimum Basınç | 150 psi @ 70° F |
| Sıcaklık Aralığı | 35° ila 230° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Geri Dönüş Tetiklemesi | Kılavuz |
| Toggle Malzemesi | Metal |
| Gövde Malzemesi | Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Bağlantı Noktası Türü | Standart |
| Şekil | 90° Dirsek |
| Bağlantı Noktası Arası Uzunluk | 5/16"0.79 cm |
| Toplam | |
| Yükseklik | 5/8"1.59 cm |
| Uzunluk | 2 1/2"6.35 cm |
| Panel Açıklığı Çapı | 15/32"1.19 cm |
| Kare Tırnak Boyutu için | Su, Yağ, Hava |
| Kimyasal Direnç | |
| Mükemmel | Hava, Yağ, Su |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.1095 |
| ECCN | EAR99 |
Bir açma-kapama anahtarını çevirerek veya bir düğmeye basarak akışı başlatın veya durdurun. Bu vanalar genellikle az miktarda sıvı dağıtmanız gereken test ve numune alma uygulamalarında kullanılır. Bir kesik içinden geçebildikleri için vana gövdesi gösterge panelinizin içinde güvende kalır.
Manuel geri dönüş valfleri, kolu kapatana kadar açık kalır. Açık tutulmaları gerekmediğinden, genellikle yaylı geri dönüş valflerinden daha büyük numuneleri dağıtmak için kullanılırlar. Ayrıca, kolun konumuna göre bu valflerin açık olup olmadığını kontrol etmek de kolaydır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
