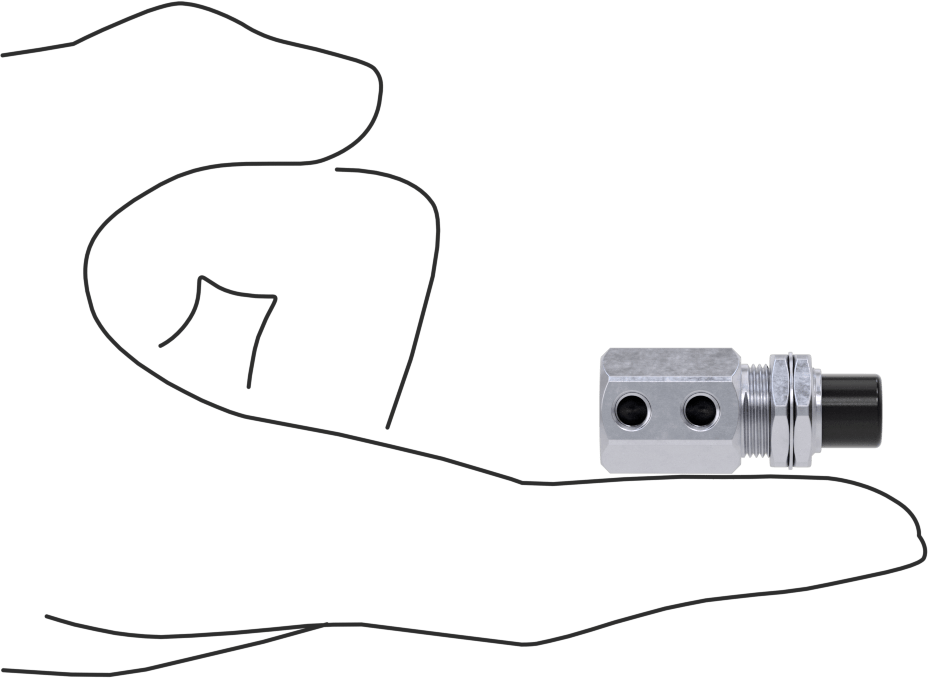

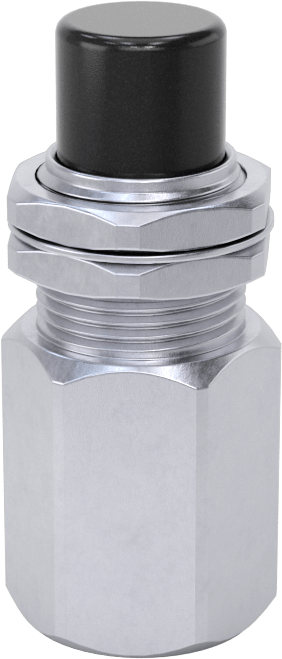

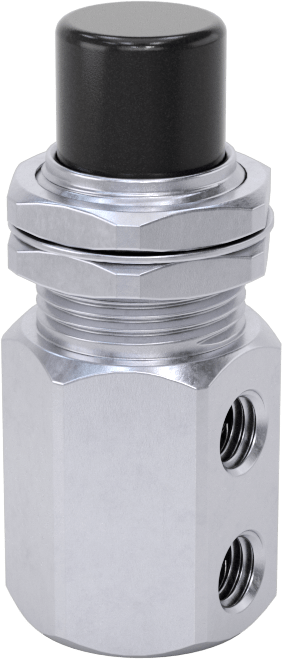

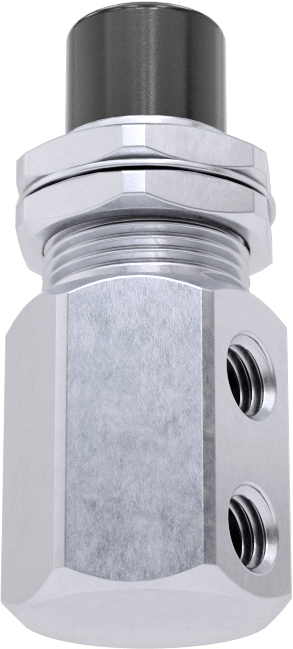

Panele Monte Açma/Kapama Vanası
180 Derece Dirsek, 10-32 UNF
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Mil |
| Valf Çalışma Şekli | Düğme |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Diş Boyutu | 10-32 |
| Cins | Dişi × Dişi |
| Diş Tipi | UNF × UNF |
| Akış Katsayısı (Cv) | 0.1 |
| Maksimum Basınç | 125 psi @ 70° F |
| Sıcaklık Aralığı | -40° ila 180° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Yapılandırma | Düğmeye Basılmadıkça Kapalı |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Geri Dönüş Tetiklemesi | Yay |
| Düğme Malzemesi | Plastik |
| Gövde Malzemesi | Nikel Kaplı Pirinç |
| Conta Malzemesi | Buna-N Kauçuk |
| Bağlantı Noktası Türü | Standart |
| Şekil | 180° Bükülme |
| Bağlantı Noktası Arası Uzunluk | 5/16"0.79 cm |
| Toplam | |
| Yükseklik | 1 13/32"3.57 cm |
| Uzunluk | 1"2.54 cm |
| Panel Açıklığı Çapı | 15/32"1.19 cm |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon |
| Kimyasal Direnç | |
| Mükemmel | Hava, Karbondioksit, Deiyonize Su, Etanol, Etilen Glikol, Helyum, İzopropil Alkol, Gazyağı, Yağ, Propan, Tuzlu Su, Toluen, Su, Xenon |
| Orta | Sitrik Asit, Buhar |
| Yetersiz | Aseton, Amonyak, Klorlu Su, Klor, Hidroklorik Asit, Nitrik Asit, Fosforik Asit, Sodyum Hidroksit, Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.1095 |
| ECCN | EAR99 |
Bir açma-kapama anahtarını çevirerek veya bir düğmeye basarak akışı başlatın veya durdurun. Bu vanalar genellikle az miktarda sıvı dağıtmanız gereken test ve numune alma uygulamalarında kullanılır. Bir kesik içinden geçebildikleri için vana gövdesi gösterge panelinizin içinde güvende kalır.
Nikel kaplı pirinç vanalar, sade pirinç vanalara göre korozyona daha dayanıklıdır. Yaylı geri dönüşlü vanalar, kolu veya düğmeyi bıraktığınızda otomatik olarak kapanır. Bu vanalar, aralıklı kullanım ve dökülmeleri önlemek için hassas akış kontrolü açısından idealdir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
