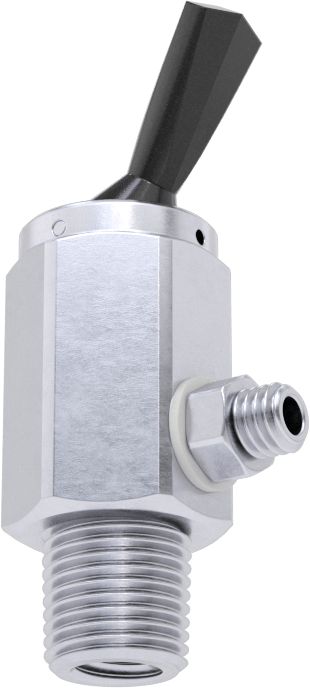

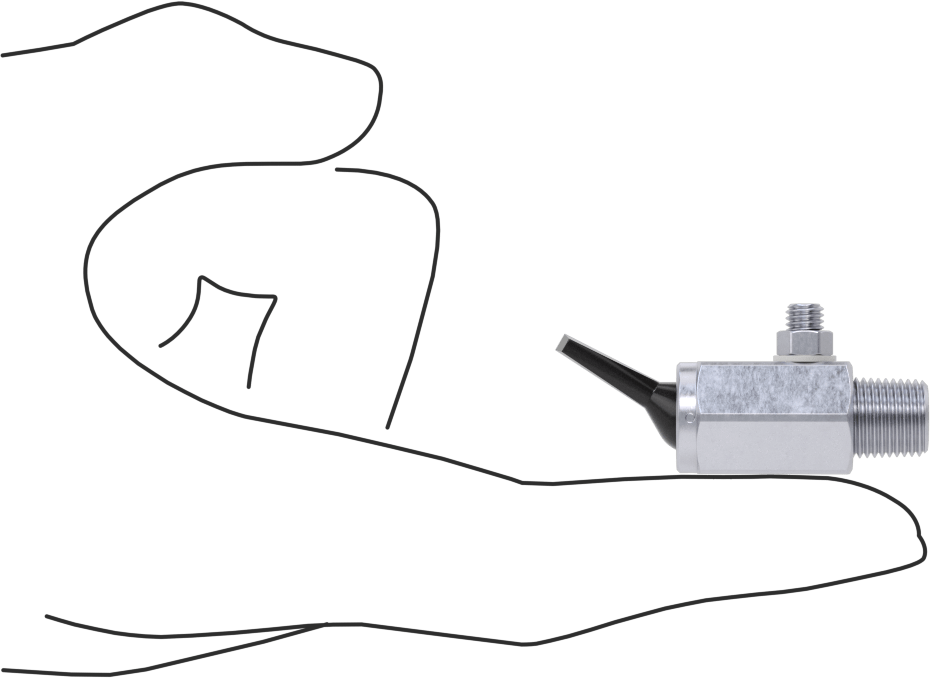

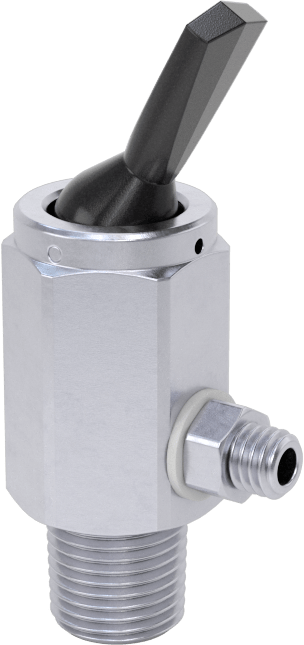

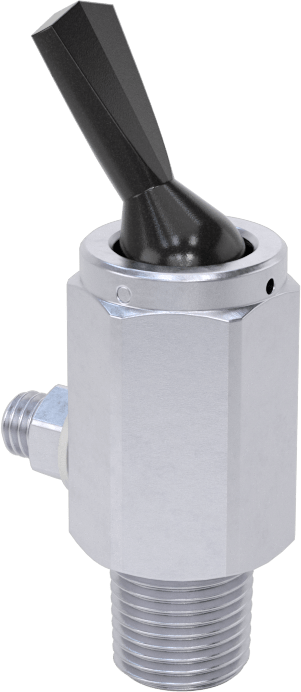

Pirinç Gövdeli Hızlı Çalışan Kompakt Açma/Kapama Valfi, Toggle Anahtarlı

1/8 NPT Erkek x 10-32 UNF Erkek

Teknik Çizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Mil
Etkinleştirme	Kılavuz
Valf Çalışma Şekli	Çıtçıt Anahtarı
Geri Dönüş Tetiklemesi	Kılavuz
Bağlantı Tipi	Adaptör
Kare Tırnak Boyutu için	Su, Yağ, Hava
Bağlantı Tipi	Boru
Bağlantı Stili	Dişli
Bağlantı	NPT Erkek × UNF Erkek
Boru Çapı	1/80.32 cm
Diş Boyutu	10-32
Akış Katsayısı (Cv)	0.15
Maksimum Basınç	125 psi @ 180° F
Sıcaklık Aralığı	-25° ila 180° F
Vakum Değeri	Derecelendirilmemiştir
Gövde Malzemesi	Pirinç
Gövde Yüzeyi	Nikel Kaplama
Conta Malzemesi	Buna-N Kauçuk
Şekil	90° Dirsek
Bağlantı Noktası Arası Uzunluk	9/16"1.43 cm
Toplam
Yükseklik	1 7/8"4.76 cm
Uzunluk	7/8"2.22 cm
Toggle Malzemesi	Plastik
Toggle Rengi	Siyah
Kimyasal Direnç (Mükemmel)	Hava, Yağ, Su
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	Uygun Değil
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Hayır
Schedule B	848180.1095
ECCN	EAR99

Akışı başlatmak veya durdurmak için bir düğmeye basın veya bir açma-kapama anahtarını çevirin. Genellikle test ve numune almada kullanılan bu vanalar, az miktarda sıvı dağıtmanız gerektiğinde kullanışlıdır.

Nikel kaplı pirinç vanalar, düz pirinç vanalardan daha iyi korozyon direncine sahiptir.

Toggle vanalar, kapatılana kadar açık kalır. Açık tutulmaları gerekmediğinden, genellikle basmalı vanalardan daha büyük numuneleri dağıtmak için kullanılırlar. Toggle'ın konumuna göre bu vanaların açık olup olmadığını görebilirsiniz.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
