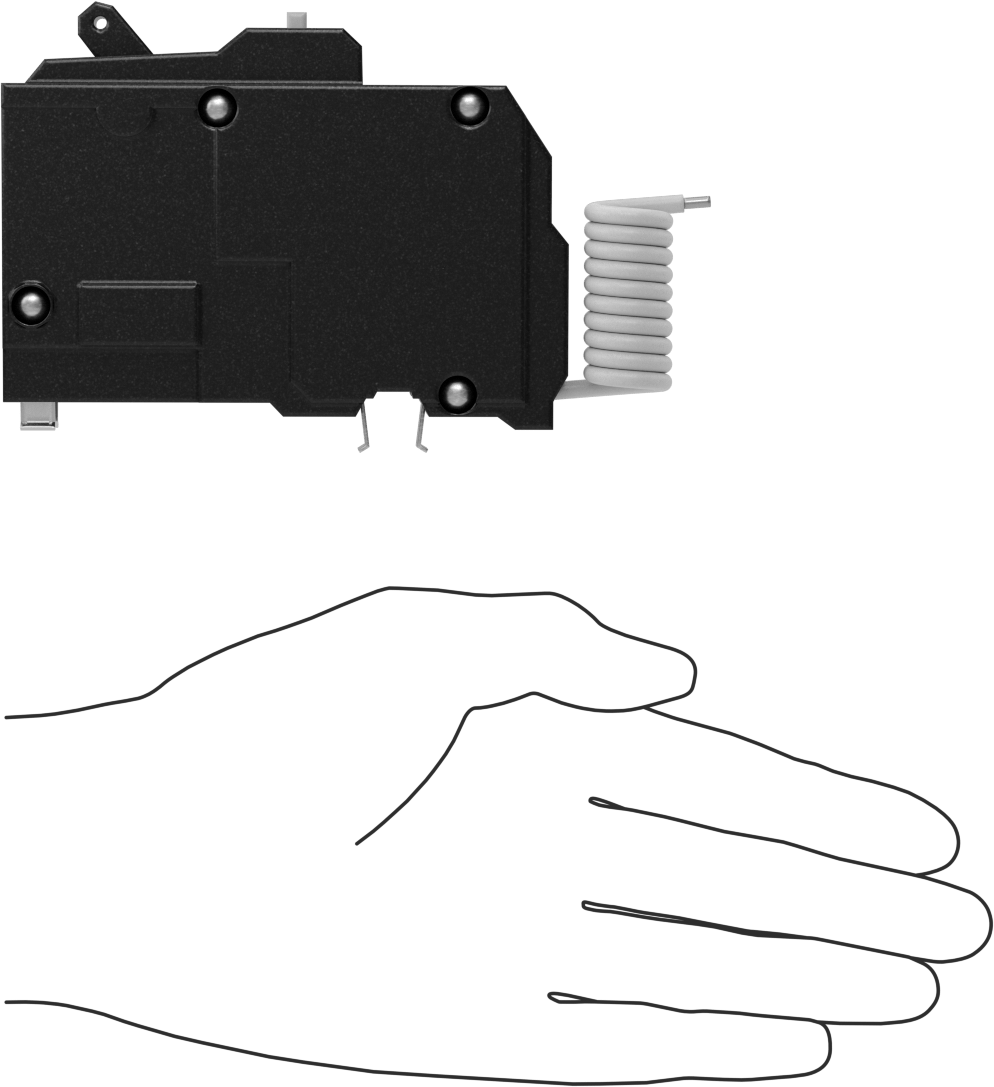

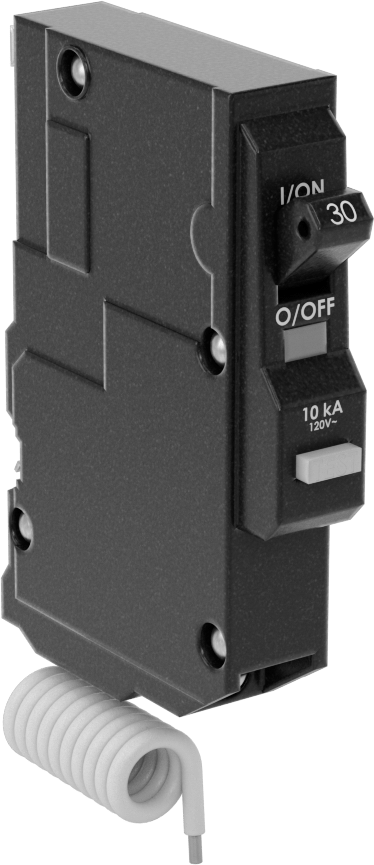

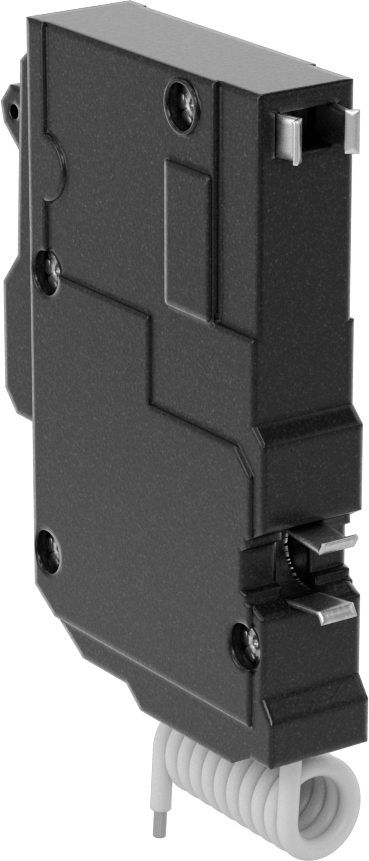

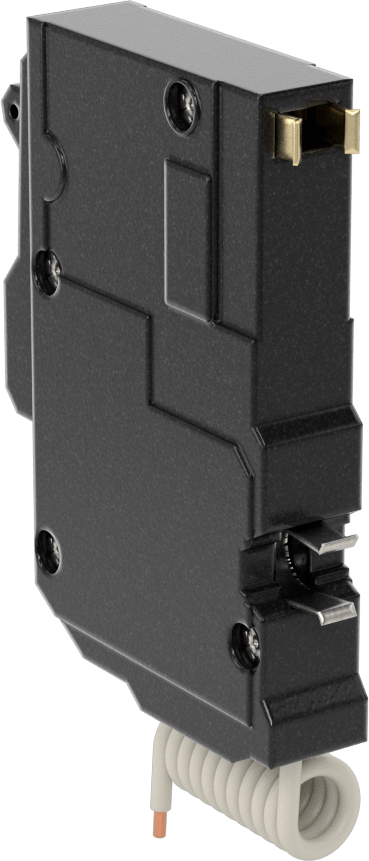

Square D Yük Merkezi Devre Kesici, Toprak Kaçağı Korumalı Qo Serisi
1 Kutuplu-Çıtçıtlı Stil, 30A
| Üretici Serisi | QO |
| Toprak Kaçağı Hassasiyeti | 6 mA |
| Kutup Sayısı | 1 |
| Manuel Sıfırlama Türü | Çıtçıt Anahtarı |
| Akım, A | 30 |
| Gerilim | 120V AC |
| Frekans | 50 Hz/60 Hz |
| Gerilimde Aşırı Akım | 10,000 amp @ 120V AC |
| Montaj Konumu | Kesici Kutusu |
| Tel Bağlantı Yöntemi | Çıtçıtlı |
| Genişlik | 3/4"1.90 cm |
| Karşılanan Teknik Özellikler | UL 489 |
| Sertifikasyon | UL Listed |
| Devre Kesici Kesme Türü | Termal/Manyetik |
| Üretici | Square D |
| Sıfırlama Türü | Kılavuz |
| UL Dosya Numarası | E84967 |
| Menşe Ülke | Meksika |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 853620.0040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bu devre kesicileri, aynı üretici serisine ait Square D devre kesici kutuları veya pano kartlarıyla eşleştirin. Termal-manyetik oldukları için, bu devre kesiciler iki farklı şekilde devreye girer. Ya sürekli düşük seviyeli aşırı yük akımı nedeniyle ısı oluştuğunda devreye girerler ya da manyetik bobin yüksek akımlı bir kısa devre algıladığında hızlı bir şekilde devreye girerler.
6 mA Toprak Kaçağı Hassasiyeti — Toprak kaçağı hassasiyetine sahip devre kesiciler, 6 mA'nın üzerinde bir akım kaçağı algıladıklarında devreyi keser. Bu, çalışanlar ve ekipman için elektrik çarpması riskini en aza indirir.
UL 489—Dal devre koruması için UL 489 gerekliliklerini karşılarlar, böylece akış aşağı ekipman ve kabloları aşırı yük ve kısa devrelerden korurlar.
Gerilimde Geçiş Akımı—Geçiş akımı, kısa devre durumunda devre kesicinin güvenli bir şekilde durdurabileceği maksimum akımdır.
