Tel Sıkma Çekme Test Cihazı
Kılavuz
| Çalışma Türü | Kılavuz |
| Gövde Malzemesi | Alüminyum |
| Kapak. | 200 lb. 100 kg 1,000 N |
| Hassasiyet | ±0,2% |
| Ölçüm Aralıkları | 0.05 kg 0.1 lb. 0.5 N |
| Yükseklik | 3 5/8"9.21 cm |
| Genişlik | 16 3/4"42.55 cm |
| Derinlik | 7"17.78 cm |
| Tel İçin | |
| Çap | 0.01" ila 0.25"0.03 cm / 0.64 cm |
| Elektrik Ölçüsü | 30 ila 3 |
| Veri Bağlantısı | Micro USB-B, HD15 |
| Piller Dahildir | Evet |
| Akü Türü | Şarj edilebilir |
| Minimum Numune Uzunluğu | 2.6"6.60 cm |

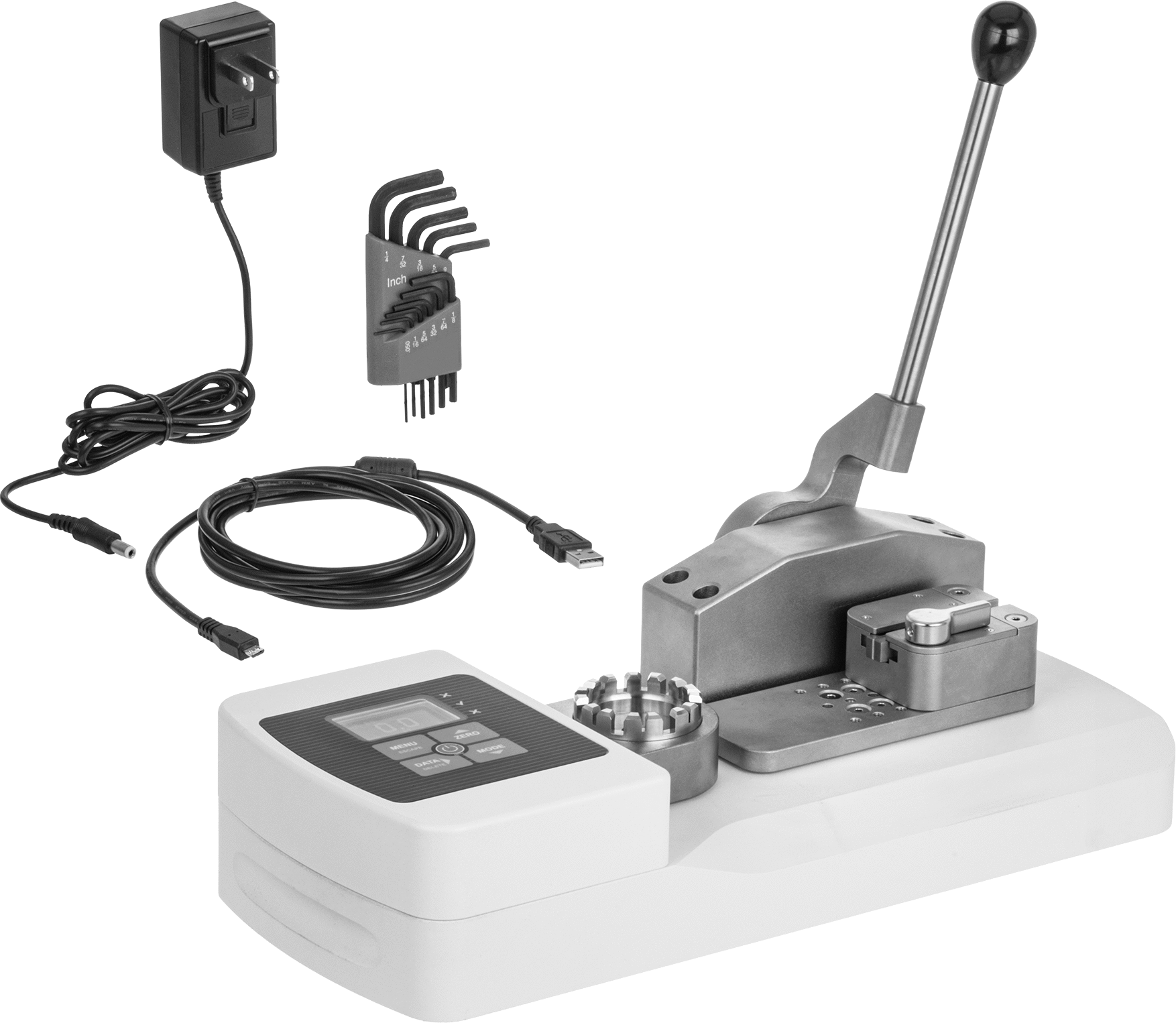

| İçerir | AC Adaptörü, Windows Uyumlu Yazılım, 6 ft. uzunluğunda USB kablosu |
| Ekran Türü | Dijital |
| Doğruluk Ölçeği | Tam Ölçek |
| Pil Kimyası | Nikel Metal Hidrit (NiMH) |
| Pil Boyutu | 9V |
| Sertifika Türü | NIST'e İzlenebilir Kalibrasyon Sertifikası |
| Dijital Ekran Tipi | LCD |
| Sap Uzunluğu | 7 1/2"19.05 cm |
| Ölçü Birimi | Kilogram, Kilonewton, Newton, Ons, Pound |
| Ölçüler | Gerilim |
| Gerekli Pil Sayısı | 1 |
| Çalışma Modu | Geçti/Kalmadı, Tepe, Gerçek Zamanlı |
| Çıkış Gerilimi | -1V DC ila 1V DC |
| Güç Kaynağı | Pil |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902480.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Elektrik bağlantısının kopmayacağından emin olmak için stres testi yapın. Genellikle üretim sırasında elektrik bağlantılarının kalitesini kontrol etmek için kullanılan bu çekme test cihazları, terminalleri ve diğer konektörleri kablolardan ve borulardan çıkarmak için gereken kuvveti ölçer. Çoğu yalıtım türü dahil olmak üzere birçok farklı kablo çapıyla çalışırlar; kablonuza uyan bir yuva bulana kadar kablo ucu fikstürünü çevirin. Testleri otomatikleştirmenize yardımcı olmak için, bu test cihazlarını verileri otomatik olarak kaydetmeye veya çıkarmaya ve bir test numunesi kırıldığında sıfırlamaya ayarlayabilirsiniz. Geçer/kalır testi için, yüksek ve düşük noktalar ayarlayabilirsiniz; numune ayarlanan aralığın dışına çıkarsa bir alarm çalar. Arkadan aydınlatmalı LCD ekran, düşük ışıkta bile ölçümleri okumayı kolaylaştırır.
Bu test cihazları, sürekli veri toplamanıza veya tek bir veri noktasına odaklanmanıza olanak tanıyan bir yazılım içerir. Dahil edilen USB kablosunu kullanarak ölçümlerinizi Excel'e aktarın. Verileri RS-232, Digimatic kodu veya analog çıkışlar aracılığıyla bilgisayarınıza veya PLC'nize de gönderebilirsiniz. Bu test cihazları, doğruluk testini geçtiklerini belirten NIST'e izlenebilir bir kalibrasyon sertifikası ile birlikte gelir.

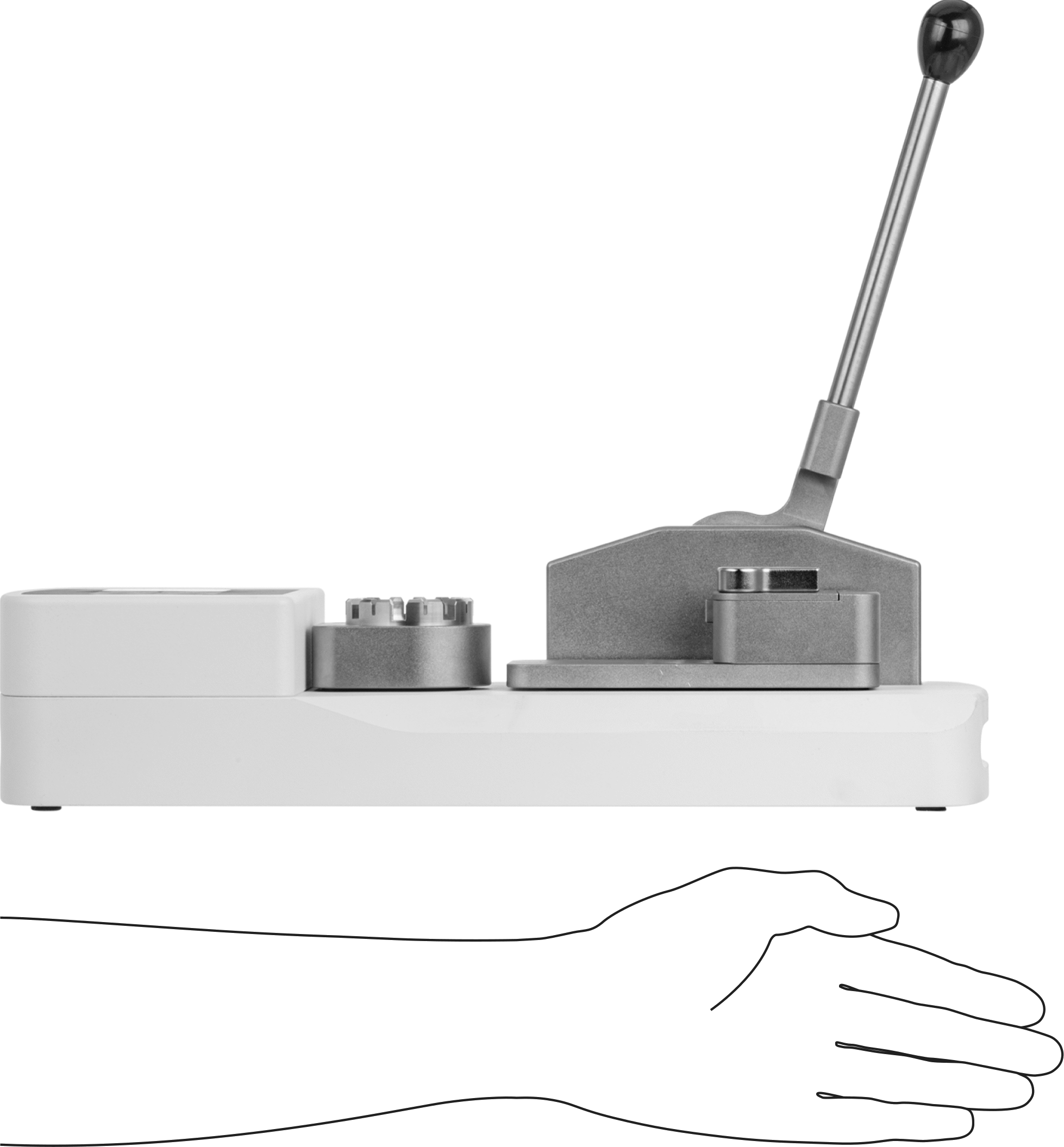

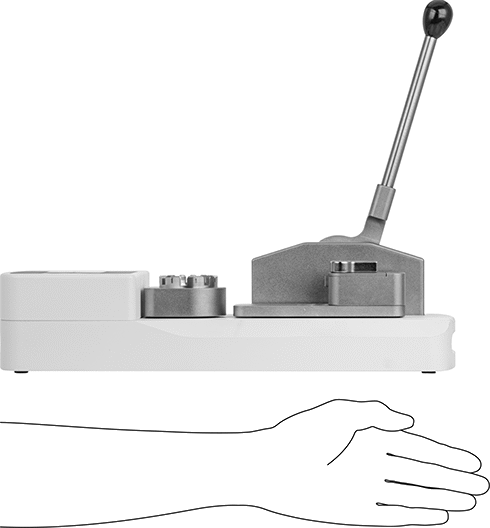

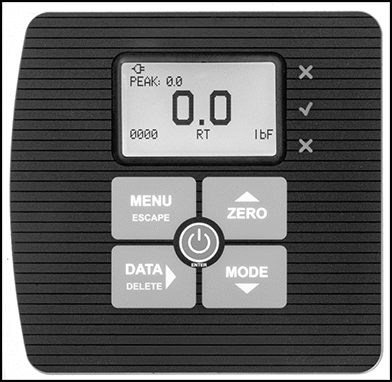

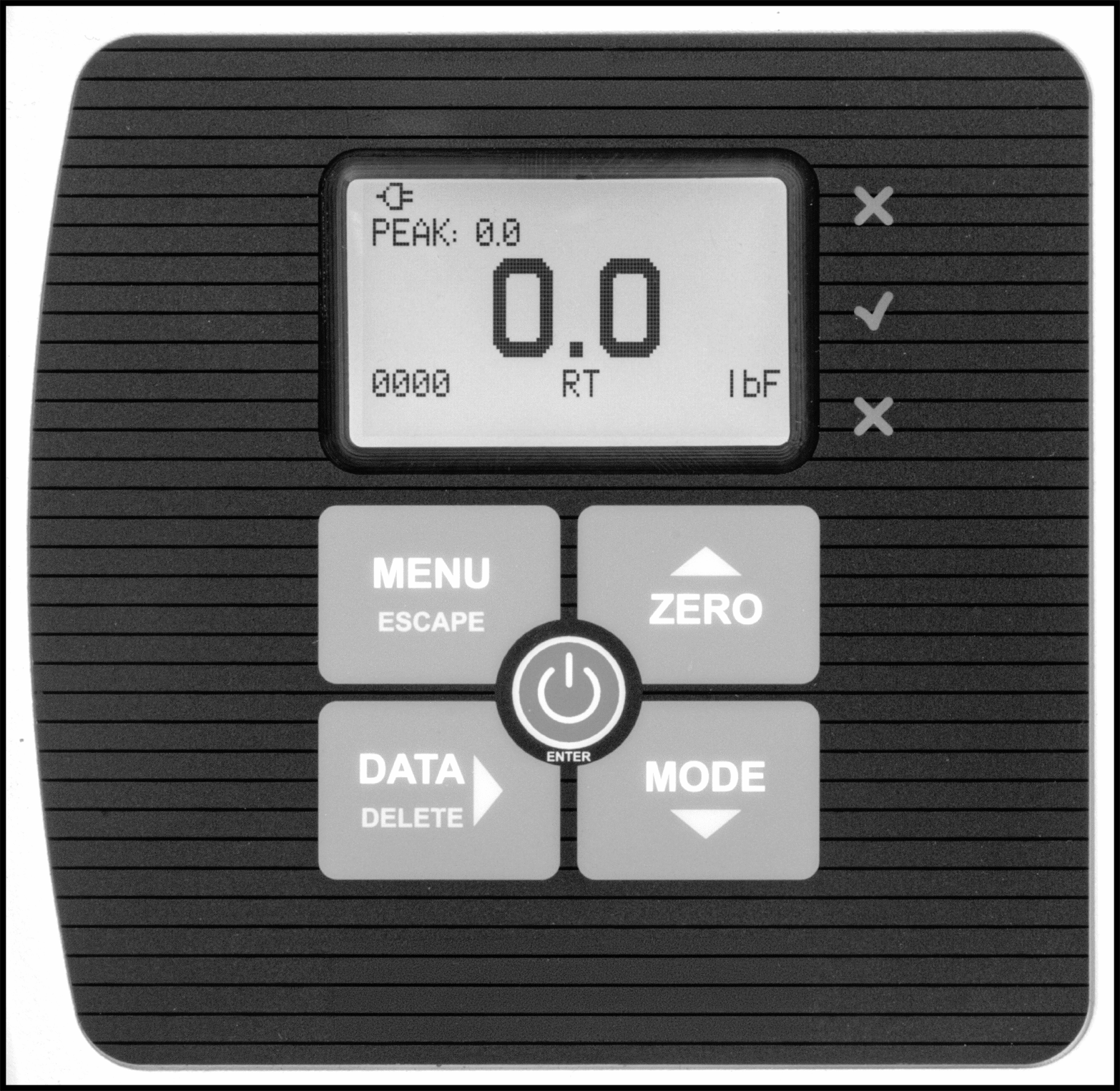

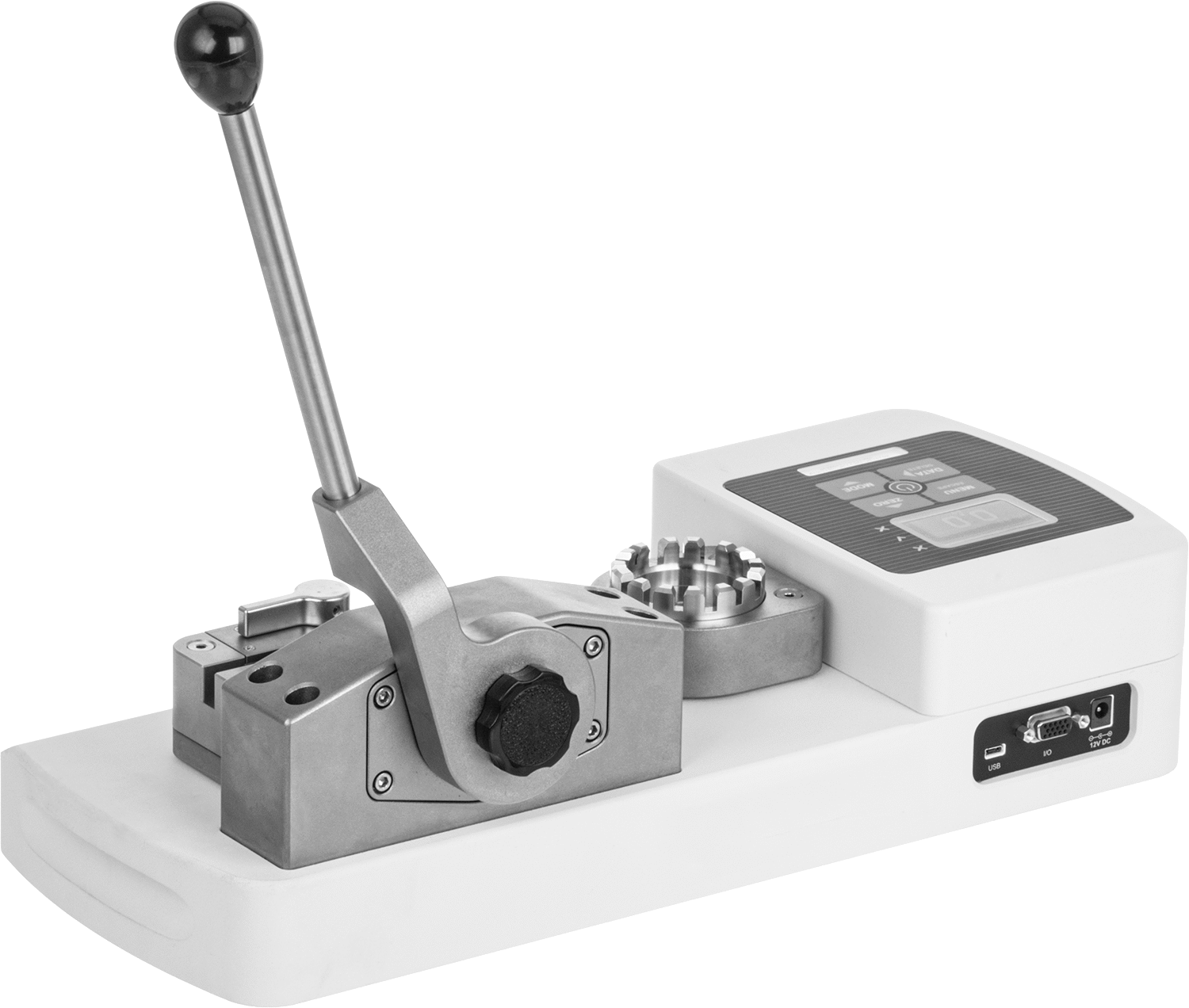

Manuel — Manuel test cihazları, büyük ve tutması kolay bir kola sahiptir. Kuvvet uygulamak için kolu tel ucu tutucusuna doğru bastırın ve teli serbest bırakmak için geri çekin. Ekrandaki yükleme çubuğu, uyguladığınız kuvveti gösterir, böylece numunenin ne zaman kırılmaya yakın olduğunu bilirsiniz. Oklar, kuvvetin yüksek, düşük veya ayarladığınız aralıkta olup olmadığını gösterir.
