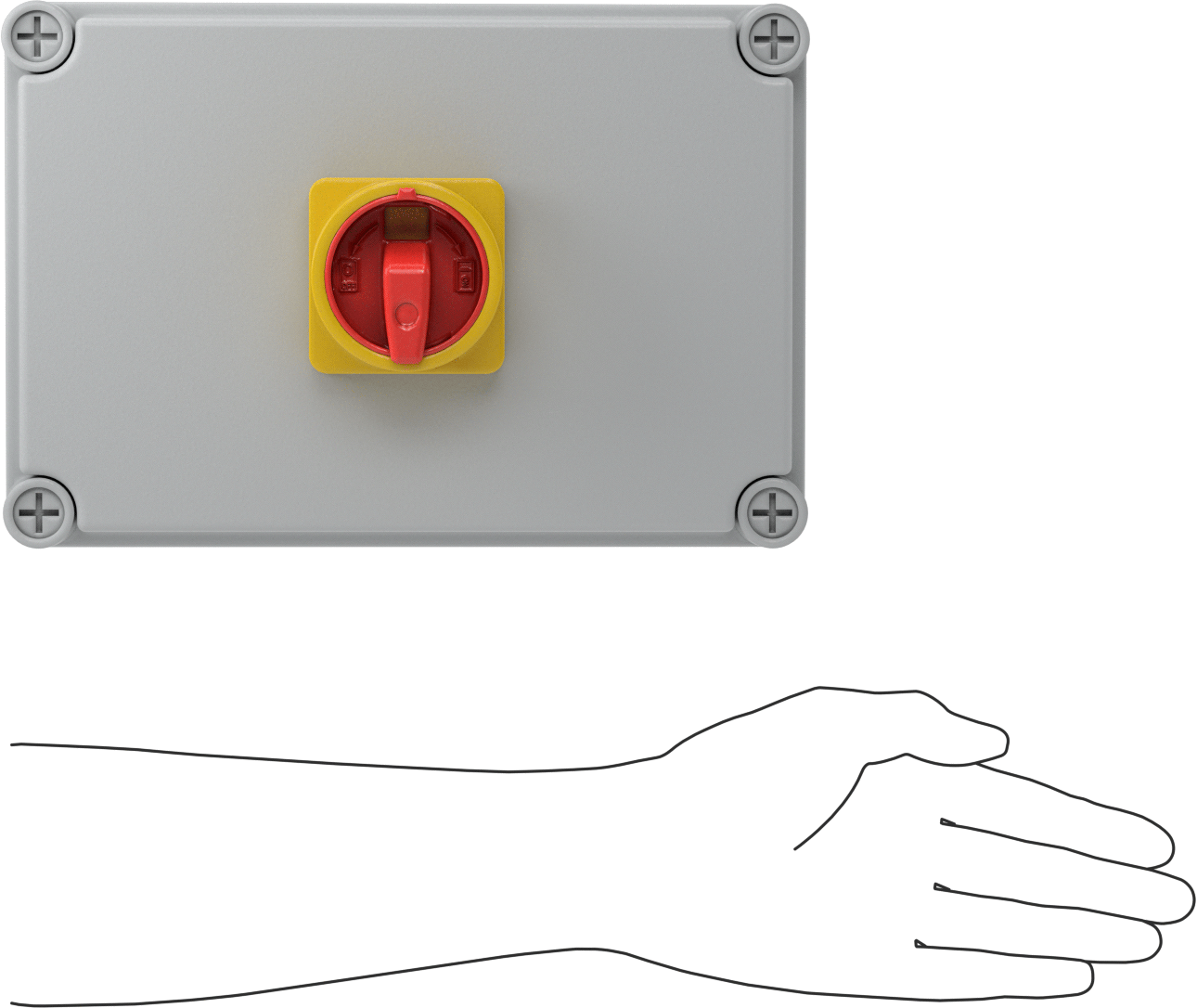

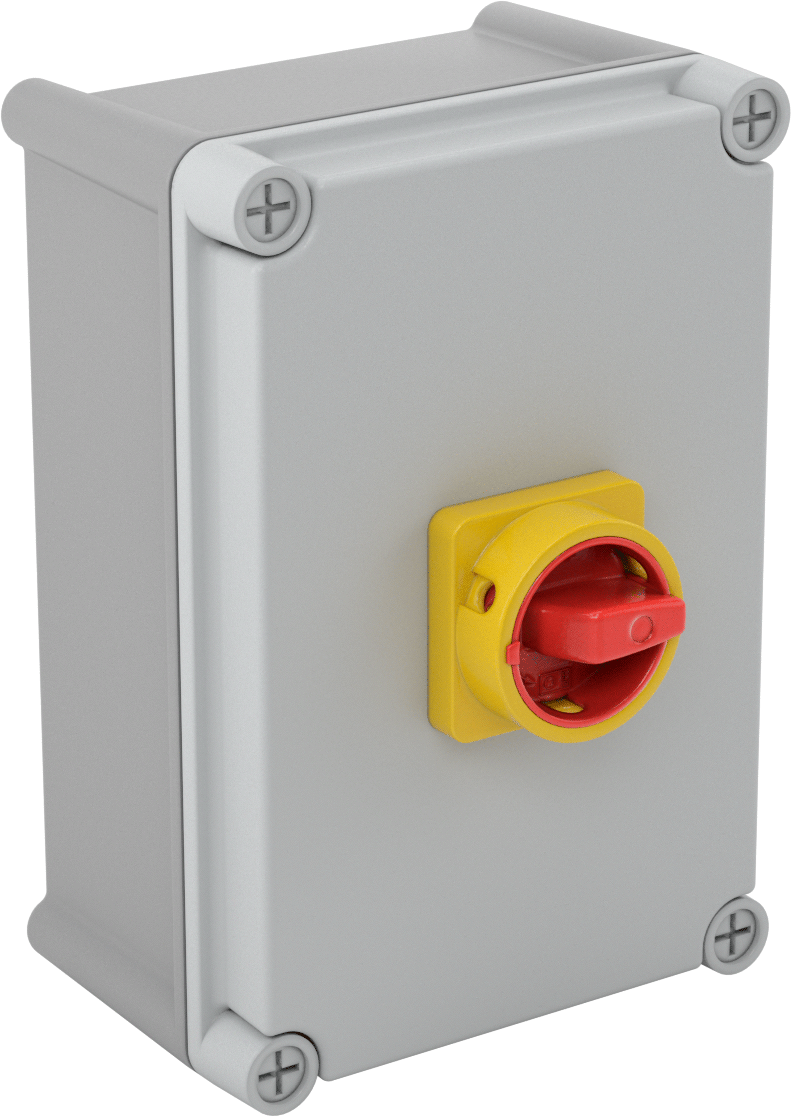

Ayırma Anahtarı, Kapalı, Fotovoltaik, Kırmızı Aktüatör

2 Devre, 32A

Teknik Çizim

Anahtar hareketi	Çalışır Durumda
Gövde Rengi	Sarı
Gövde Malzemesi	Plastik
Aktüatör Rengi	Kırmızı
Kontrol Edilen Devre Sayısı	2
Özellikler	Kilitleme, Fotovoltaik
Anahtarlama
Akım	32 amp
Gerilim	800V DC
Anahtar Tanımı	DPST
Yükseklik	11"27.94 cm
Genişlik	7 1/2"19.05 cm
Maksimum Asma Kilit Çengeli Çapı için	5/16"0.79 cm
Tel Bağlantısı	Vida Terminali
Muhafaza Derecesi	IP66 IP67 NEMA 3S NEMA 6P NEMA 12
Sertifikasyon	UL Listed, C-UL Listeli, CE İşareti
Derinlik	6 7/8"17.46 cm
Çevre	Aşındırıcı, Tozlu, Yağlı, Dış Mekan, Dalgıç, Yıkama, Islak
AWG İçin	4
Delik Standart Boyutu	PG-21
Maksimum Gerilim	800V DC
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
Montaj Deliği Çapı	0.2"0.51 cm
Çıkarılabilir Delik Sayısı	4
Montaj Deliği Sayısı	4
Terminal Sayısı	4
Anahtar Tipi	Bağlantıyı Kesme
Menşe Ülke	Almanya
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853650.9065
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır
İlgili Ürün	Yapışkan Arka Yüzlü “Ana Anahtar” Etiketi—13/16" Yükseklik × 3 3/16" Wd.8.10 cm / 2.06 cm

Denetim ve bakım sırasında ekipmanın çalışmasını önlemek için gücü kesin ve izole edin. Bu anahtarlar, çökmeye, yontulmaya ve çatlamaya dayanıklı koruyucu bir muhafaza içinde bulunur. Elektrik panosunda yer kalmadığında bunları duvara monte edin.

Üçten fazla devreyi kontrol etmek için ek güç direkleri kullanın. Üç fazlı bir sistemin nötr kolunu açıp kapatmak için nötr direkler ekleyin.

Kilitleme — Kilitleme özelliğine sahip anahtarlar, maksimum 5/16 inç çapında bir asma kilitle (dahil değildir) kapalı konumda sabitlenir.

Fotovoltaik—Fotovoltaik anahtarlar, güneş ışığını elektriğe dönüştüren fotovoltaik hücrelerle birlikte kullanılabilir.
