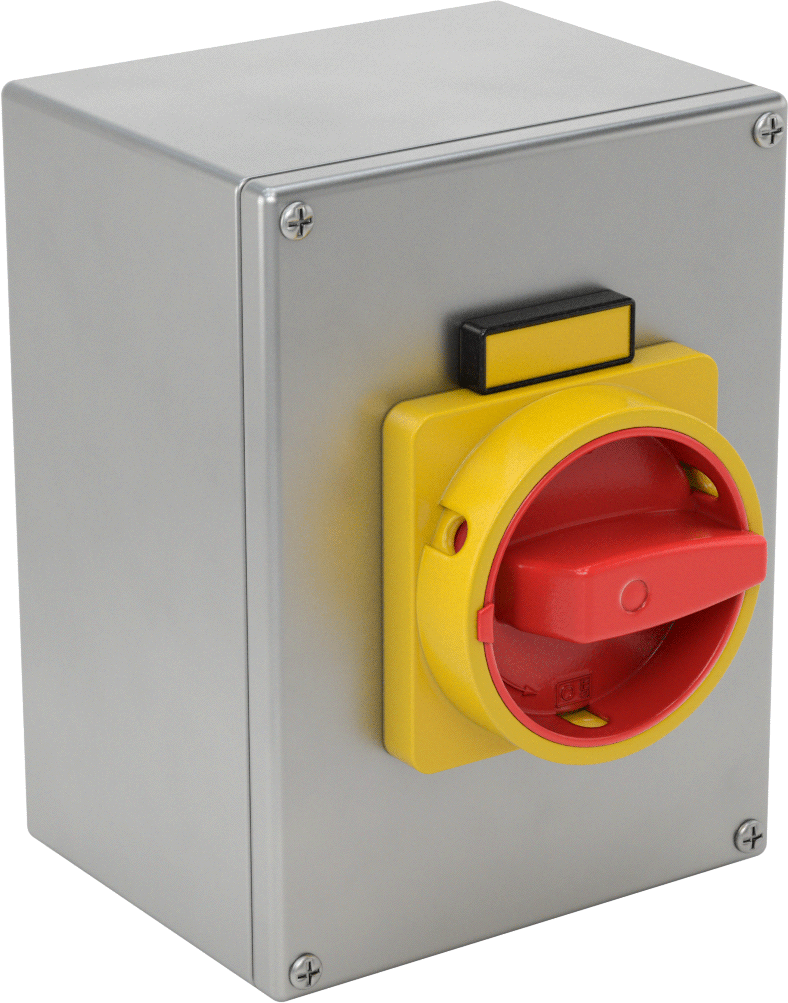

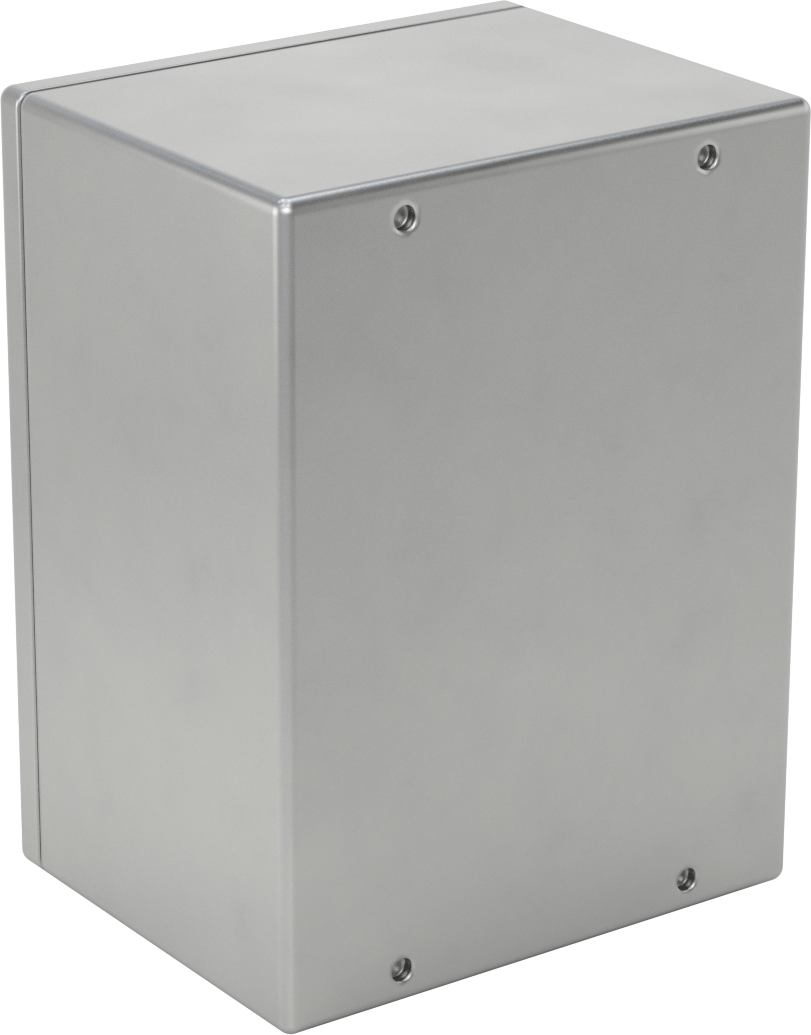

Ayırma Anahtarı, Yıkama, Kapalı, Paslanmaz Çelik Muhafaza

3 Devre, 40 Amper

Teknik Cizim

Anahtar hareketi	Çalışır Durumda
Gövde Malzemesi	Paslanmaz Çelik
Aktüatör Rengi	Kırmızı
Kontrol Edilen Devre Sayısı	3
Özellikler	Kilitleme
Anahtarlama
Akım	40 amp
Gerilim	600V AC
Anahtar Tanımı	3PST
Elektrik Fazı (hp)	Single (1 1/2 hp @ 120V AC) Single (3 hp @ 240V AC) Three (7 1/2 hp @ 240V AC)
Yükseklik	7 7/8"20.00 cm
Genişlik	5 15/16"15.08 cm
Maksimum Asma Kilit Çengeli Çapı için	5/16"0.79 cm
Tel Bağlantısı	Vida Terminali
Muhafaza Derecesi	IP66
Sertifikasyon	UL Listed, C-UL Listeli, CE İşareti
Derinlik	6 7/8"17.46 cm
Çevre	Tozlu, Yıkama, Islak
AWG İçin	8
Maksimum Gerilim	600V AC
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
Montaj Deliği Çapı	0.24"0.61 cm
Montaj Deliği Sayısı	4
Terminal Sayısı	6
Anahtar Tipi	Bağlantıyı Kesme
UL Dosya Numarası	E72290
Menşe Ülke	Almanya
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu
RoHS Muafiyetleri	6(a)
Schedule B Numarası	853650.9065
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır
İlgili Ürün	Yapışkan Arka Yüzlü “Ana Anahtar” Etiketi—13/16" Yükseklik × 3 3/16" Wd.8.10 cm / 2.06 cm

Bu anahtarlar, inceleme ve bakım sırasında ekipmanın çalışmasını önlemek için gücü keser ve izole eder.

Üçten fazla devreyi kontrol etmek için ek güç direkleri kullanın. Üç fazlı bir sistemin nötr kolunu açıp kapatmak için nötr direkler ekleyin.

Kilitleme — Kilitleme özelliğine sahip anahtarlar, maksimum 5/16 inç çapında bir asma kilitle (dahil değildir) kapalı konumda sabitlenir.

IP66 Muhafaza Sınıfı—IP66 sınıfı muhafaza, bu anahtarları yıkamalardan korumakla kalmaz, aynı zamanda elektrik panosunun dışına monte edilebilecek kadar dayanıklı hale getirir.
