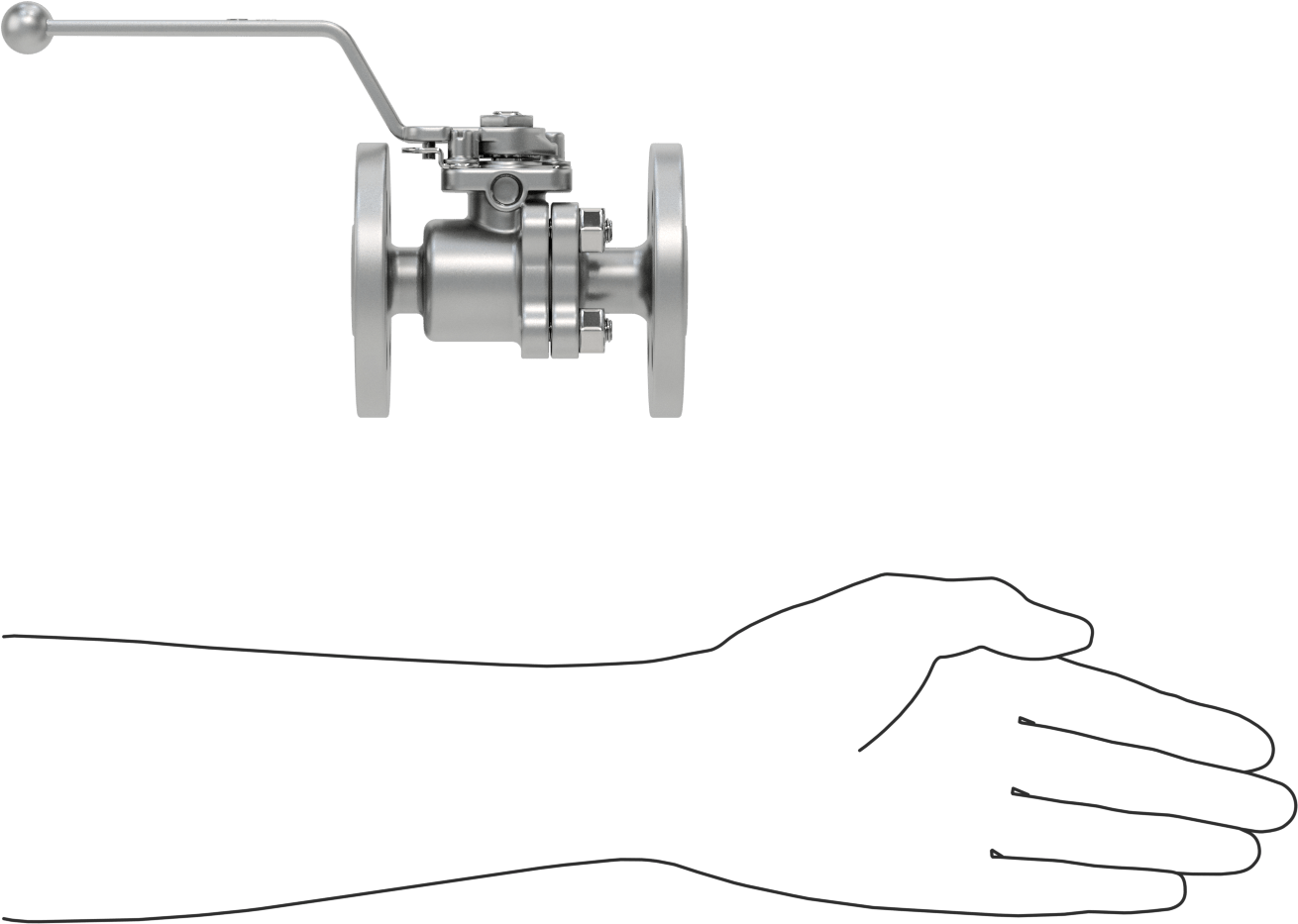

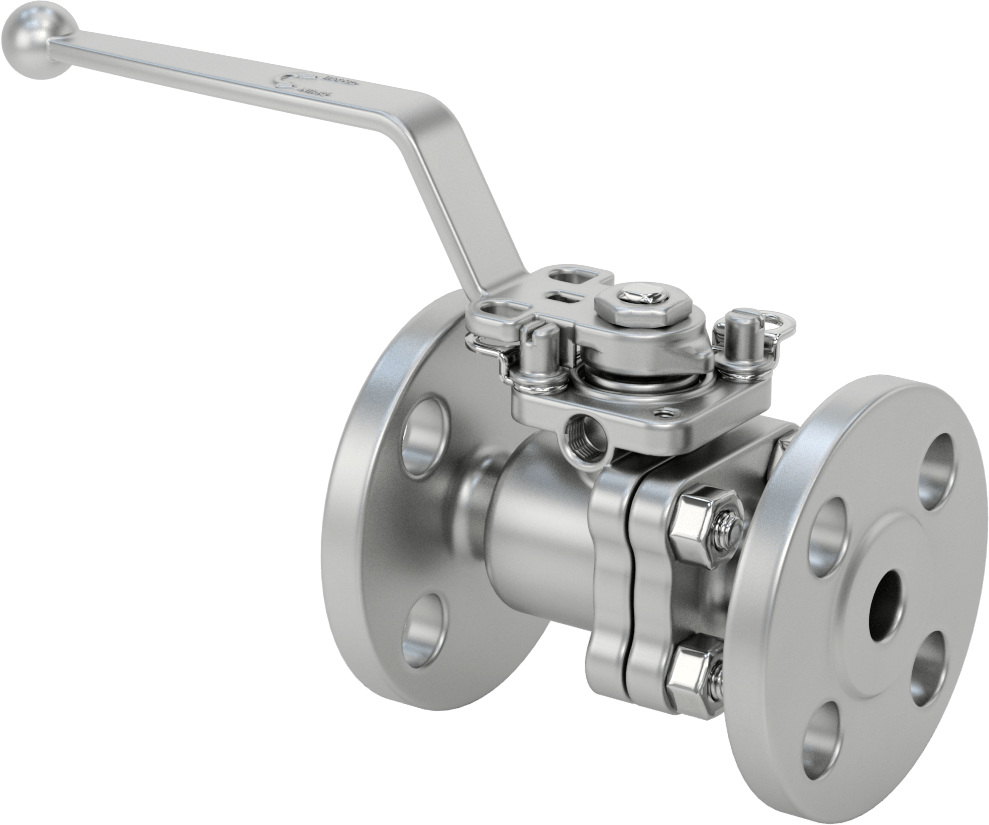

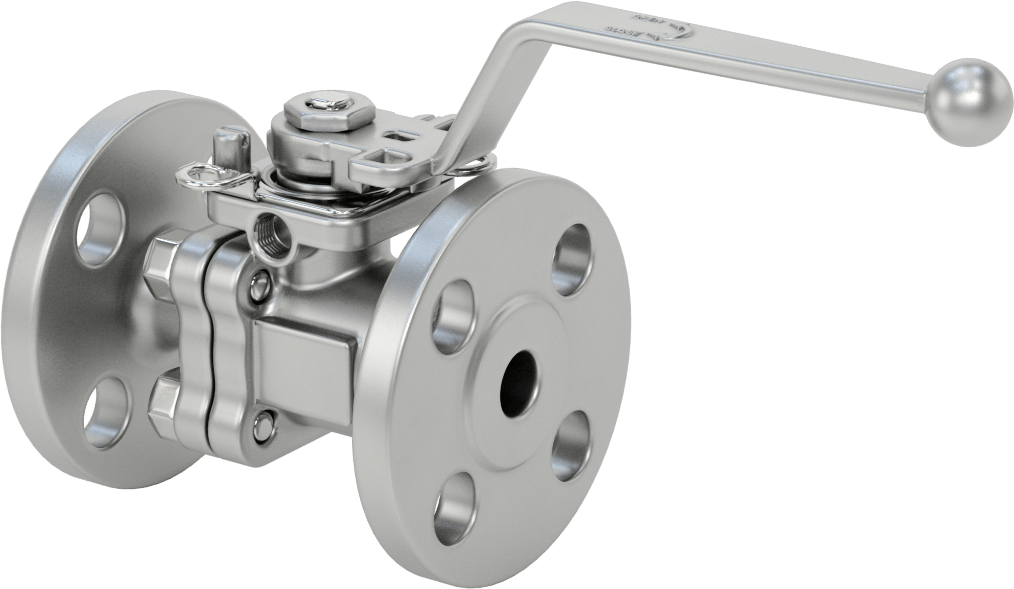

Yakıt için Flanşlı Açma/Kapama Vanası
316 Paslanmaz Çelik Gövde, 1/2 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Dizel Yakıt, Akaryakıt, Benzin, Gazyağı |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 1/21.27 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 3 1/2"8.89 cm |
| Cıvatalar | |
| Çap | 2 3/8"6.03 cm |
| Delik Sayısı | 4 |
| Delik Çapı | 5/8"1.59 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 26 |
| Maksimum Basınç | 275 psi @ 100° F |
| Sıcaklık Aralığı | -20° ila 450° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Grafit |
| Koltuk Malzemesi | Cam Dolgulu PTFE Plastik |
| Ambalaj Malzemesi | Grafit |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 4 1/4"10.79 cm |
| Maksimum Kelepçe Çapı | 5/16"0.79 cm |
| Toplam | |
| Yükseklik | 5 5/16"13.49 cm |
| Uzunluk | 6 7/16"16.35 cm |
| Aktüatör Montaj Deliği Diş Boyutu | M5 × 0.8 mm |
| Karşılanan Teknik Özellikler | Amerikan Petrol Enstitüsü Standardı 598, Amerikan Petrol Enstitüsü Standardı 607 - 6. Baskı, Amerikan Petrol Enstitüsü Standardı 608, Amerikan Petrol Enstitüsü Standardı 641, ASME B16.10, ASME B16.34, ASME B16.5, MSS-SP-25, MSS-SP-72, ISO 5211 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848180.3070 |
| ECCN | 2B999 |
Dizel yakıt, fuel oil, benzin ve gazyağı ile çalışırken iş yerinizin güvenliğini sağlayın. Amerikan Petrol Enstitüsü (API) 607 standardını karşılamak üzere yangın testinden geçirilmiş olan bu vanalar, sıvıyı güvenli bir şekilde izole etmek ve yangının yayılmasını önlemek üzere tasarlanmıştır. Ayrıca, kaçak emisyon testlerinden geçmiş ve tehlikeli gaz sızıntısı riskini azaltmak için API 641 standartlarını karşılamaktadır.
Bu vanaları ANSI flanşlarına cıvatalayın. Boyut, malzeme ve basınç-sıcaklık değerleri açısından ASME standartlarına uygundur. Ayrıca, dört adet aktüatör montaj deliğini kullanarak bu vanalara pnömatik veya elektrikli bir aktüatör takabilirsiniz. Bu, vanaları manuel moddan otomatik moda geçirmenizi sağlar.
Bu vanalar, asma kilit (dahil değildir) kullanılarak sabitlenebilen kilitlenebilir bir tutamağa sahiptir. Hepsi tam geçişlidir, bu nedenle akışı kısıtlamazlar.
316 paslanmaz çelik vanalar, çelik vanalardan daha korozyona dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
