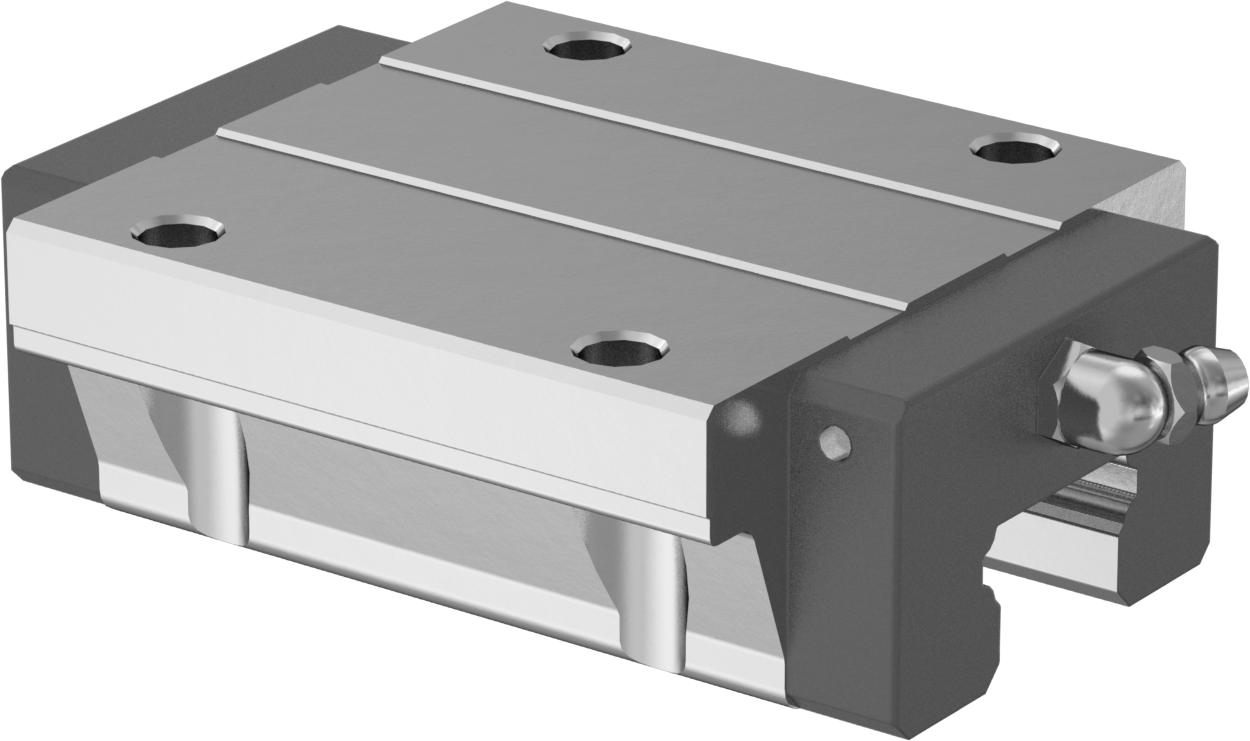

Rulmanlı Taşıyıcı, Temiz Oda, Flanşlı

23 mm Genişlikli Ray için, 7100 lbs. Kapasite

Teknik Cizim

Taşıyıcı ve Kılavuz Ray Tipi	Bilyalı Rulman
Taşıyıcı Profili	Flanşlı
Rulman Tipi	Bilye
Yük Sabitlemesi	Üstten, Alttan
Ray Genişliği İçin	23 mm
Dinamik Yük Kapasitesi	7,100 lbs.
Statik Yük Kapasitesi	11,750 lbs.
Statik Eğim Moment Yük Kapasitesi	415 ft.-lbs.
Statik Yuvarlanma Moment Yük Kapasitesi	415 ft.-lbs.
Statik Sapma Momenti Yükü Kapasitesi	415 ft.-lbs.
Toplam Yükseklik	36 mm
Taşıyıcı Genişliği	70 mm
Taşıyıcı Uzunluğu	92 mm
Taşıyıcı Malzemesi	440 Paslanmaz Çelik
Uç Conta Malzemesi	Kauçuk
Yatak Malzemesi	440 Paslanmaz Çelik
Kafes Malzemesi	Plastik
Maksimum Sıcaklık	79°C
Montaj
Delik Sayısı	4
Delik Derinliği	12 mm
Dahil Edilen Bağlantı Elemanları	Hayır
Montaj Bağlantı Elemanı Diş Boyutu	M8 × 1.25 mm
Yağlama	Yağlanmış
Yağlayıcı	Lityum Kalınlaştırıcılı Gres
Yağlama Girişi	Gres Yağlama Noktası
Gres Yağlama Noktası Dahil	Evet
Gres Nipeli Diş Çapı	M6
Gres Nipeli Diş Tipi	Metrik
Çevre	Temiz Oda
Çevre Derecelendirmesi	Fed. Std. Sınıf 10.000; ISO Sınıf 7
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Japonya veya Amerika Birleşik Devletleri
USMCA Uygunluğu	Hayır
Schedule B	848210.5012
ECCN	EAR99
İlgili Ürünler	440 Paslanmaz Çelik Kılavuz Raylar
	Montaj Deliği Tapaları

Temiz oda kullanımına uygun olan bu kızaklar ve kılavuz raylar tamamen paslanmaz çelikten imal edilmiştir. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller.

Flanşlı taşıyıcılarda, taşıyıcı gövdesi yerine flanşlarda dişli montaj delikleri bulunur, böylece yükleri hem üstten hem de alttan sabitleyebilirsiniz. Alttan sabitlerken, montaj deliğini geçiş deliği olarak kullanın.

Montaj bağlantı elemanlarını korozyondan korumak için montaj deliği tapaları ekleyin.
