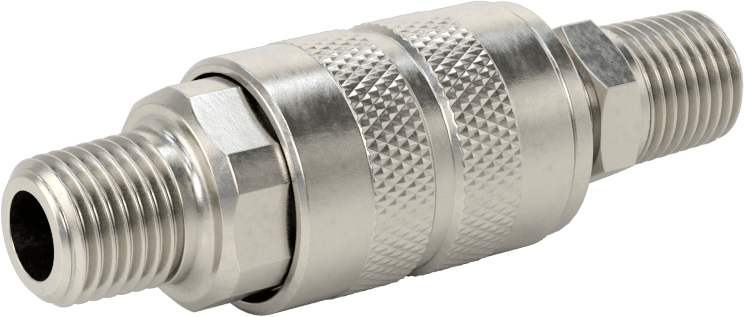

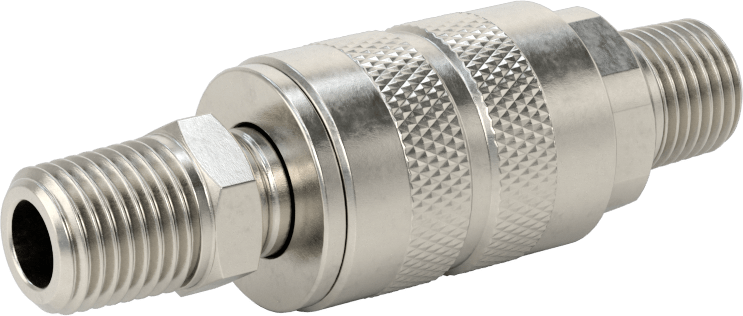

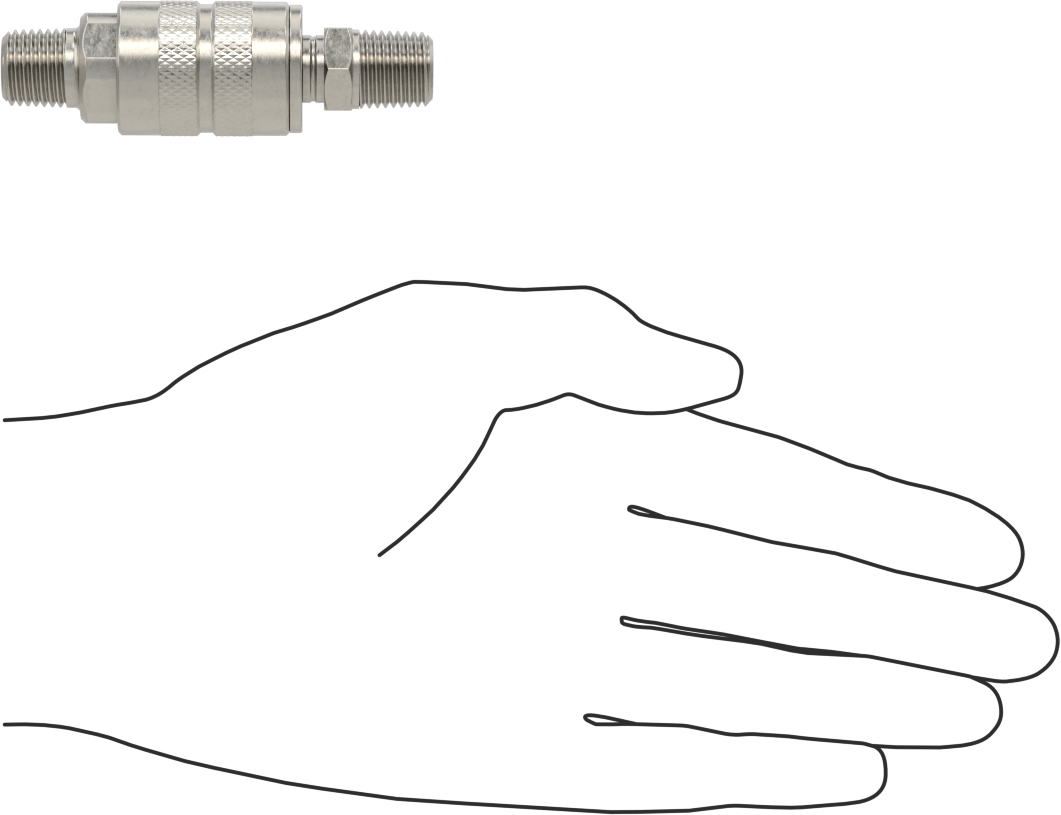

Hava için 303 Paslanmaz Çelik Endüstriyel Hızlı Ayrılabilir Hortum Bağlantısı, Plug ve Manşon Kilitli Soket Seti
1/4 NPTF Erkek Uçlar
| Birlikte Kullanım | Hava |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Fiş ve Priz Seti |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | |
| Tapa | Açık |
| Dudak | Kapatma Özelliği ile |
| Boru Bağlantısı (Tapa) | |
| Bağlantı Stili | Dişli |
| Cins | Erkek |
| Boru Çapı | |
| Tapa | 1/4 |
| Dudak | 1/4 |
| Diş Tipi | NPTF |
| Hortum Bağlantısı (Erkek) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Endüstriyel |
| Cins | Erkek |
| Bağlantı Boyutu | 1/4 |
| Tapa Ucu | |
| Uzunluk | 3/16"0.48 cm |
| Çap | 5/16"0.79 cm |
| Hortum Bağlantısı (Dişi) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Endüstriyel |
| Cins | Dişi |
| Dikey Kalıp Ucu için | |
| Uzunluk | 3/16"0.48 cm |
| Çap | 5/16"0.79 cm |
| Boru Bağlantısı (Soket) | |
| Bağlantı Stili | Dişli |
| Dişli Boru Bağlantısı Cinsiyeti | Erkek |
| Fiş Malzemesi | 303 Paslanmaz Çelik |
| Yuva Malzemesi | 303 Paslanmaz Çelik |
| Manşon Malzemesi | 303 Paslanmaz Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 300 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 225° F |
| Tıkaç Uzunluğu | 1 11/16"4.29 cm |
| Yuva Uzunluğu | 2 3/64"5.20 cm |
| Karşılanan Teknik Özellikler | Fed. Spec. A-A-59439, ISO 6150/B |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0080 |
| ECCN | 2B999 |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir erkek parça ve bir dişi parçadan oluşur (her ikisi de ayrı ayrı veya set halinde satılır). Bir hatta sık sık erişim gerekiyorsa bunları kullanın. Bunlar endüstriyel değiştirilebilir bağlantı parçaları olarak da bilinir. Tüm Endüstriyel fişler, boru boyutu veya dikenli hortum iç çapından bağımsız olarak, aynı bağlantı boyutu olan tüm Endüstriyel soketlerle uyumludur.
303 paslanmaz çelik çok iyi korozyon direncine sahiptir, bu nedenle yüksek nemli ortamlar için en iyi seçimdir.
NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Not: Doğru uyumu sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Bir hatta sık sık erişmeniz gerekiyorsa bunları kullanın. Bunlar endüstriyel değiştirilebilir bağlantı setleri olarak da bilinir. Tüm Endüstriyel fişler, boru boyutu veya tırtıklı hortum iç çapından bağımsız olarak, aynı bağlantı boyutu olan tüm Endüstriyel soketlerle uyumludur.
Fişler, nipel olarak da bilinir.
Dişli uçlu soketler, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir; böylece hattan hava sızıntısı olmaz.
Manşon kilitli soketler, soket üzerindeki manşonu geriye kaydırıp fişi taktıktan sonra manşonu serbest bırakarak bağlanır. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.
