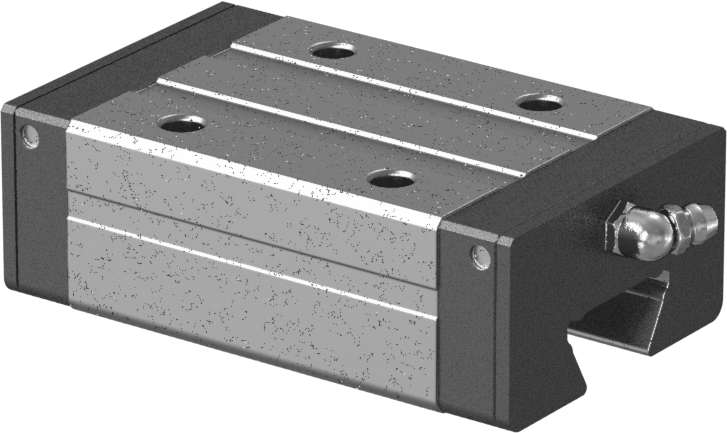

Yatay Montajlı Sessiz Sürüşlü Bilyalı Rulmanlı Taşıyıcı
28 mm genişliğinde ray için
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Standart |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten |
| Ray Genişliği İçin | 28 mm |
| Dinamik Yük Kapasitesi | 10,450 lbs. |
| Statik Yük Kapasitesi | 11,800 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 320 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 420 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 200 ft.-lbs. |
| Toplam Yükseklik | 42 mm |
| Taşıyıcı Genişliği | 60 mm |
| Taşıyıcı Uzunluğu | 97 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Kafes Malzemesi | Plastik |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M8 |
| Delik Diş Adımı | 1.25 mm |
| Delik Derinliği | 12 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M6 |
| Diş Tipi | Metrik |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen Çelik Kılavuz Raylar | |
| El Frenleri | |
| Montaj Deliği Tapaları |
Yatay yüzeylerde kullanılmak üzere tasarlanan bu taşıyıcılar, ray üzerindeki bilyalı rulmanların temas açısı sayesinde diğer taşıyıcılara göre daha uzun ömürlüdür. Bilyalı rulmanlar, kovanlı ve makaralı rulmanlı taşıyıcılara göre daha az sürtünmeyle çalışır; böylece ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Ancak, tozlu ve ıslak ortamlarda kovanlı rulmanlardan daha kötü performans gösterirler. Plastik bir kafes, gürültüyü en aza indirmek, ısı birikimini azaltmak ve bilye çarpışmalarını önlemek için bilyalı rulmanları birbirinden ayırır. Uç contaları, yağlayıcıyı içeride tutar ve kirin girmesini engeller.
Sipariş üzerine üretilen kılavuz raylar için lütfen rayın uzunluğunu (1 mm'lik artışlarla) belirtin. Montaj delikleri ray boyunca ortalanacaktır.
Kullanım arabalarını yerinde sabitlemek için bir el freni takın. Kurulum için freni, kullanım arabasının monte edildiği yüzeye sabitleyin.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
