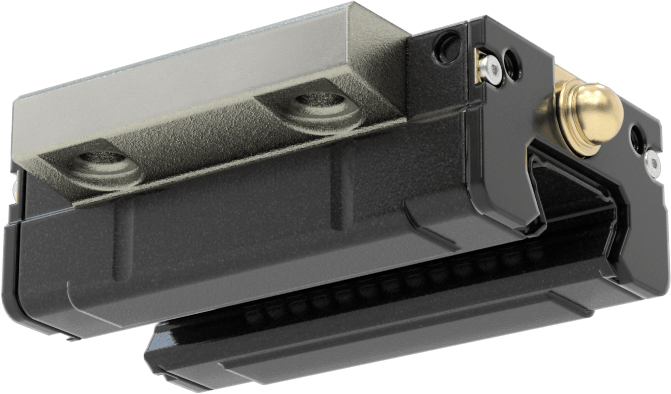

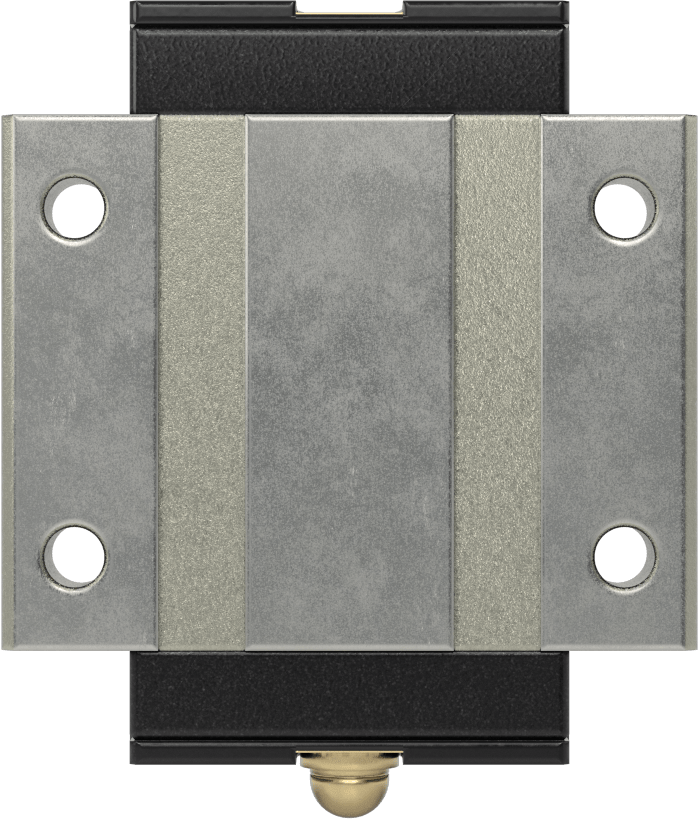

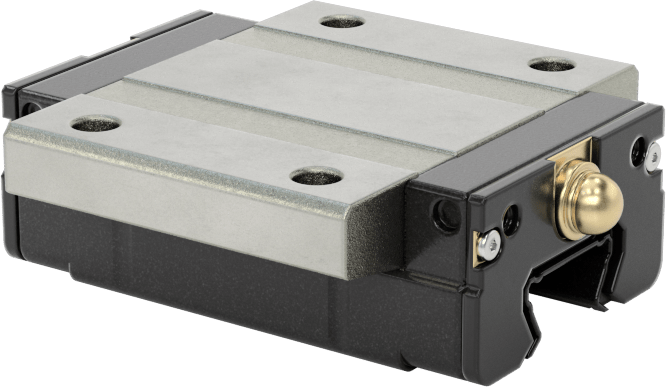

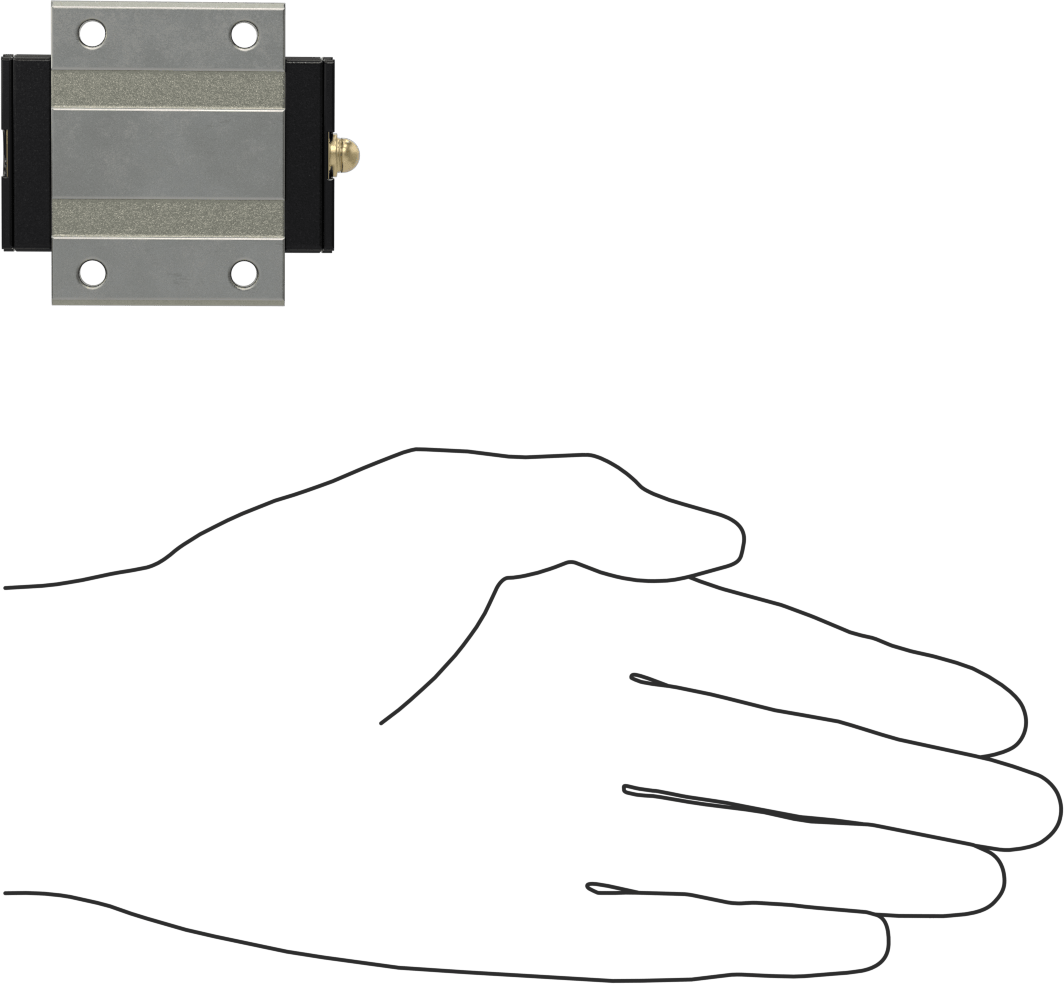

Yatay Montajlı Sessiz Sürüşlü Bilyalı Rulmanlı Taşıyıcı, Flanşlı
15 mm Genişlikli Ray için
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten, Alttan |
| Ray Genişliği İçin | 15 mm |
| Dinamik Yük Kapasitesi | 3,300 lbs. |
| Statik Yük Kapasitesi | 3,700 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 58 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 70 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 35 ft.-lbs. |
| Toplam Yükseklik | 24 mm |
| Taşıyıcı Genişliği | 52 mm |
| Taşıyıcı Uzunluğu | 57 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Kafes Malzemesi | Plastik |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Derinliği | 7 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Montaj Deliği Çapı | 4 mm |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen Çelik Kılavuz Raylar | |
| El Frenleri | |
| Montaj Deliği Tapaları |
Yatay yüzeylerde kullanılmak üzere tasarlanan bu taşıyıcılar, ray üzerindeki bilyalı rulmanların temas açısı sayesinde diğer taşıyıcılara göre daha uzun ömürlüdür. Bilyalı rulmanlar, kovanlı ve makaralı rulmanlı taşıyıcılara göre daha az sürtünmeyle çalışır; böylece ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Ancak, tozlu ve ıslak ortamlarda kovanlı rulmanlardan daha kötü performans gösterirler. Plastik bir kafes, gürültüyü en aza indirmek, ısı birikimini azaltmak ve bilye çarpışmalarını önlemek için bilyalı rulmanları birbirinden ayırır. Uç contaları, yağlayıcıyı içeride tutar ve kirin girmesini engeller.
Flanşlı taşıyıcılarda, taşıyıcı gövdesi yerine flanşlarda montaj delikleri bulunur, böylece yükleri hem üstten hem de alttan sabitleyebilirsiniz.
Sipariş üzerine üretilen kılavuz raylar için lütfen rayın uzunluğunu (1 mm'lik artışlarla) belirtin. Montaj delikleri ray boyunca ortalanacaktır.
Kullanım arabalarını yerinde sabitlemek için bir el freni takın. Kurulum için freni, kullanım arabasının monte edildiği yüzeye sabitleyin.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
