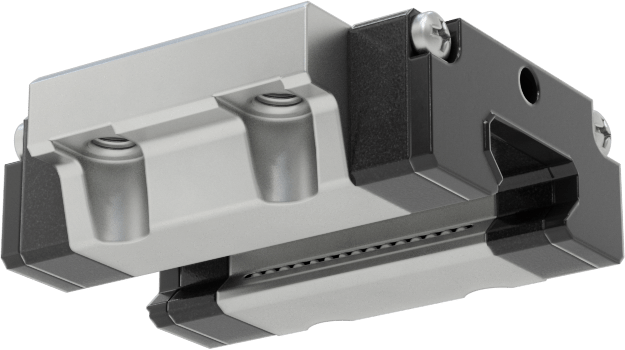

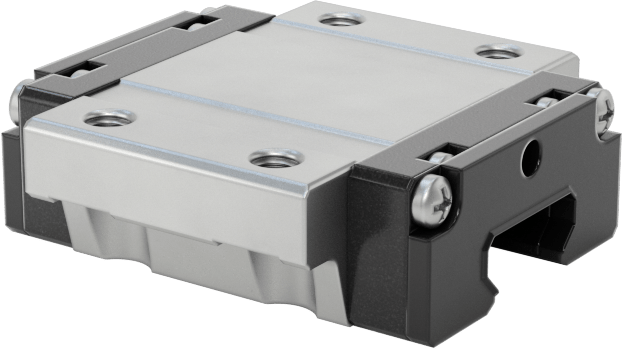

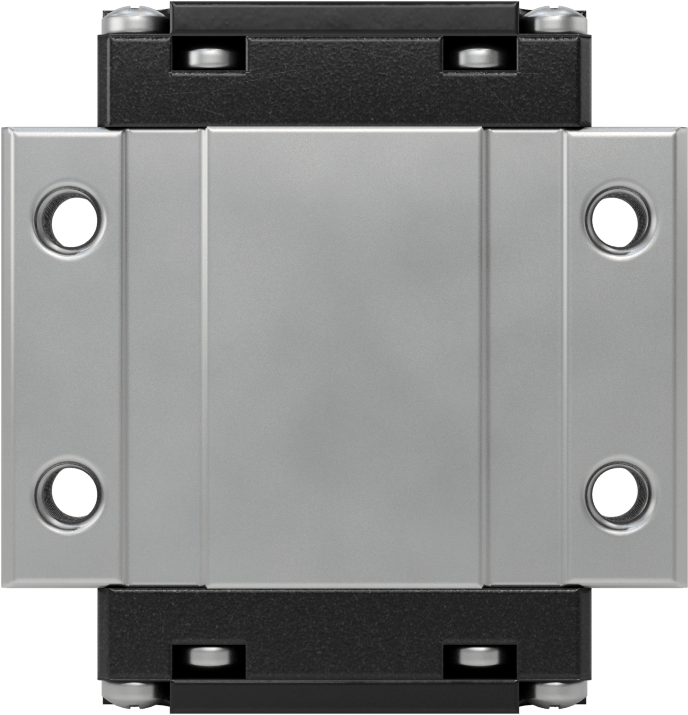

Rulmanlı Taşıyıcı
10 mm Genişlikli Ray için, Korozyona Dayanıklı, Flanşlı
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten, Alttan |
| Ray Genişliği İçin | 10 mm |
| Dinamik Yük Kapasitesi | 480 lbs. |
| Statik Yük Kapasitesi | 770 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 8.4 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 11.3 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 8.4 ft.-lbs. |
| Toplam Yükseklik | 12 mm |
| Taşıyıcı Genişliği | 30 mm |
| Taşıyıcı Uzunluğu | 31 mm |
| Taşıyıcı Malzemesi | 440 Paslanmaz Çelik |
| Yatak Malzemesi | 440 Paslanmaz Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M3 |
| Delik Derinliği | 4.5 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Montaj Bağlantı Elemanı Diş Boyutu | |
| Üstten Yük Sabitlemesi | M3 × 0.5 mm |
| Alttan Yük Sabitlemesi | M2.5 |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Yağlama Deliği |
| Yağlama Deliği Çapı | 2.2 mm |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | 440 Paslanmaz Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen 440 Paslanmaz Çelik Kılavuz Rayları |
Paslanmaz çelikten üretilen bu taşıyıcılar ve kılavuz raylar, çelik taşıyıcılara ve kılavuz raylara göre korozyona karşı daha dayanıklıdır. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller. Kullanıcı arabaları raylar üzerinde hareket ederken rayları kirletici maddelerden korumak için kılavuz ray körükleri ekleyin.
Flanşlı taşıyıcılarda, taşıyıcı gövdesi yerine flanşlarda dişli montaj delikleri bulunur, böylece yükleri hem üstten hem de alttan sabitleyebilirsiniz. Alttan sabitlerken, montaj deliğini geçiş deliği olarak kullanın.
Sipariş üzerine üretilen kılavuz raylar için lütfen rayın uzunluğunu (1 mm'lik artışlarla) belirtin.
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir.
