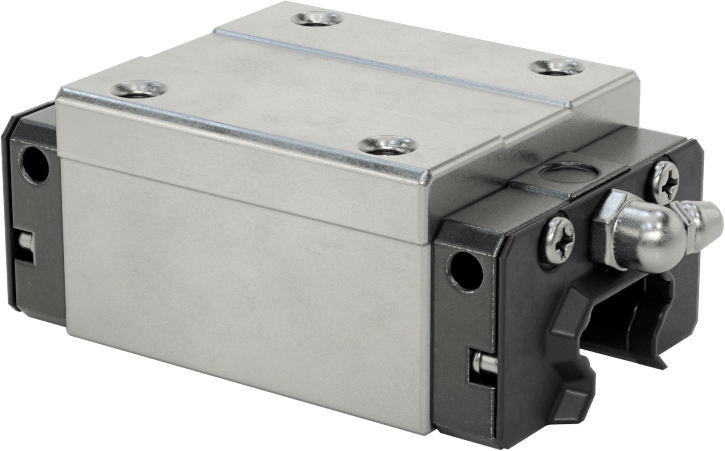

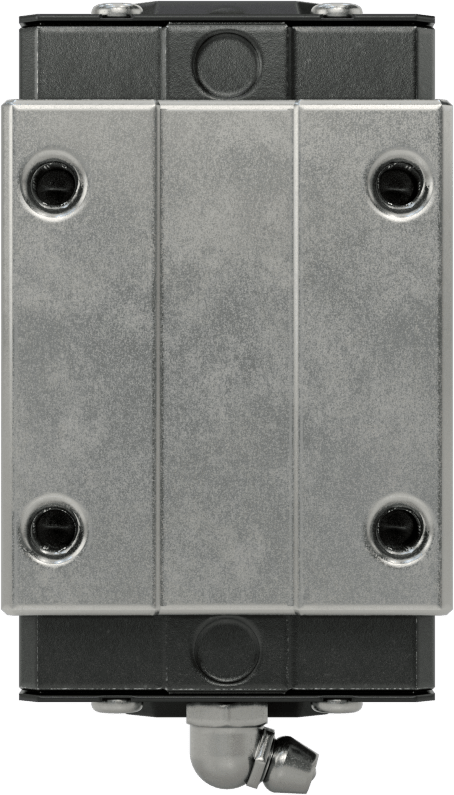

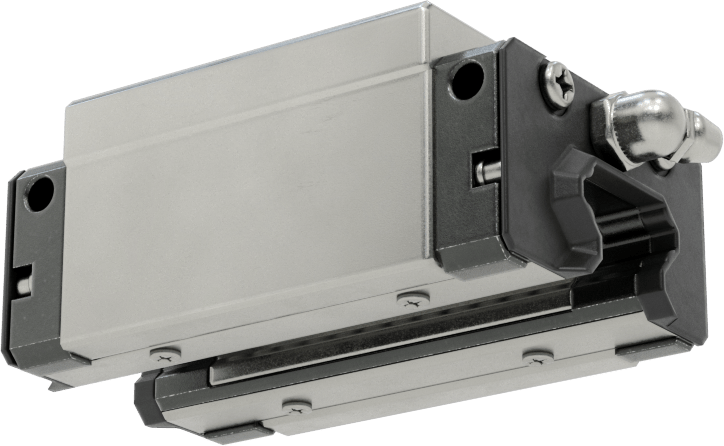

Rulmanlı Taşıyıcı
15 mm Genişlikli Ray için
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Standart |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten |
| Ray Genişliği İçin | 15 mm |
| Dinamik Yük Kapasitesi | 2,450 lbs. |
| Statik Yük Kapasitesi | 3,500 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 60 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 70 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 60 ft.-lbs. |
| Toplam Yükseklik | 28 mm |
| Taşıyıcı Genişliği | 34 mm |
| Taşıyıcı Uzunluğu | 57 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M4 |
| Delik Diş Adımı | 0.7 mm |
| Delik Derinliği | 5 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Montaj Deliği Çapı | 4 mm |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | Kılavuz Raylar |
| Sipariş Üzerine Üretilen Kılavuz Raylar | |
| El Frenleri | |
| Montaj Deliği Tapaları |
Kovanlı ve makaralı rulmanlı taşıyıcılara göre daha az sürtünmeyle çalışan bilyalı rulmanlı taşıyıcılar, yüksek hız ve yüksek yük uygulamalarında hassas hareket ve konumlandırma sağlar. Ancak, tozlu ve ıslak ortamlara kovanlı rulmanlı taşıyıcılarda olduğu kadar dayanıklı değildirler. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir. Uç contaları, yağlayıcıyı içeride tutar ve kirin girmesini engeller. Taşıyıcılar raylar üzerinde hareket ederken rayları kirleticilerden korumak için isteğe bağlı kılavuz ray körükleri ekleyin.
Standart taşıyıcılar, flanşlı taşıyıcılardan daha dardır, bu da onları dar alanlar için daha uygun hale getirir.
Kullanım arabalarını yerinde sabitlemek için bir el freni takın. Kurulum için freni, kullanım arabasının monte edildiği yüzeye sabitleyin.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur. 5 mm-12 mm genişliğindeki raylar için taşıyıcı ve kılavuz ray sistemleri, kılavuz raylarla birlikte montaj deliği tapaları içerir.
Not: Her bir taşıyıcı, yalnızca kendisine ait kılavuz ray ile kullanılabilir.
