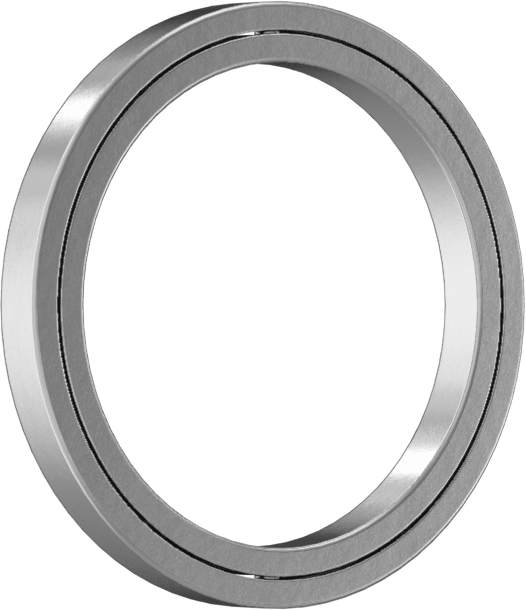

Çelik Bilyalı Rulman, Dört Noktalı Açısal Temas
3-1/8" (7.94 cm) gövde iç çapı için
| Bilyalı Rulman Tipi | Dört Noktalı Temas |
| Mil Tipi için | Yuvarlak |
| Yatak Conta Tipi | Açık |
| Malzeme | Çelik |
| Mil Çapı İçin | 2 1/2"6.35 cm |
| Gövde İç Çapı İçin | 3 1/8"7.94 cm |
| Genişlik | 5/16"0.79 cm |
| Genişlik Toleransı | -0.005" ila 0"0.01 cm / 0.00 cm |
| ABEC Sınıfı | 1F |
| Dinamik Yük Kapasitesi | |
| Radyal | 840 lb. |
| İtme Kuvveti | 1,250 lb. |
| Tork | 70 ft·lbf |
| Maksimum Dönüş Hızı | 1,200 rpm |
| Temas Açısı | 30° |
| Sıcaklık Aralığı | |
| Minimum | -51°C |
| Maks. | 121°C |
| İç Halka Tipi | Standart |
| Bilyalı Rulman Profili | Standart |
| Bilye Malzemesi | Çelik |
| Yatak Yapısı | Tek Sıra |
| Rulman Tipi | Bilye |
| Kafes Malzemesi | Pirinç |
| Yük Yönü için | Kombine Radyal, İtme, ve Tork |
| ID | 2.5"6.35 cm |
| ID Toleransı | -0.0006" ila 0"0.00 cm / 0.00 cm |
| Yağlayıcı | Yağ |
| Yağlama | Gerekli |
| Dış Çap | 3.125"7.94 cm |
| Dış Çap Toleransı | -0.0005" ila 0"0.00 cm / 0.00 cm |
| Radyal Boşluk | 0.0012" ila 0.0022"0.00 cm / 0.01 cm |
| Mil Montaj Tipi | Presle Takma |
| Statik Yük Kapasitesi | |
| Radyal | 1,100 lb. |
| İtme Kuvveti | 2,800 lb. |
| Tork | 130 ft·lbf |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 1C999 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5028 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Tek bir kompakt rulmanla çok yönlü karmaşık hareketleri destekleyin. Bilyeler ağırlığı dört noktaya dağıtır, böylece bu rulmanlar radyal, itme ve moment yüklerini aynı anda kaldırabilir. Örneğin, bir nesnenin ağırlığını taşırken dönen, uzayan ve bükülen robot kollarında sıklıkla bu rulmanları görebilirsiniz. Birbirine eşleştirilmiş iki standart eğik bilyalı rulmandan daha ince olan bu rulmanlar, dar alanlara sığar. Genellikle elektrik kabloları ve diğer hatları geçirmek için büyük içi boş şaftlarla eşleştirilirler.
Açık Tip — Hava akışını engelleyen lastik conta bulunmadığından, bu rulmanlar ısıyı hızla dağıtır, böylece yağlayıcının ömrünü uzatır ve zamanla sürtünmeyi azaltır.
Çelik—Güçlü ve aşınmaya dayanıklıdır. Ancak nem paslanmaya neden olacağından, bu rulmanlar kuru ortamlar için en uygunudur.
ABEC Derecesi—ABEC derecesine sahip rulmanlar, Annular Bearing Engineers Committee (ABEC) tarafından belirlenen endüstri tolerans standartlarını karşılar. 1 ila 9 arasında bir ölçekte derecelendirilirler. Derece ne kadar yüksekse, tolerans o kadar sıkıdır. ABEC 1 veya 3 dereceli rulmanlar, çoğu uygulama için yeterince hassastır. Uygulamanız sürekli olarak yüksek hızlarda çalışıyorsa veya yüksek hassasiyet gerektiriyorsa, daha az sürtünme ve ısı ürettikleri için ABEC 5 veya daha yüksek derecelendirmeli rulmanları tercih edin.
