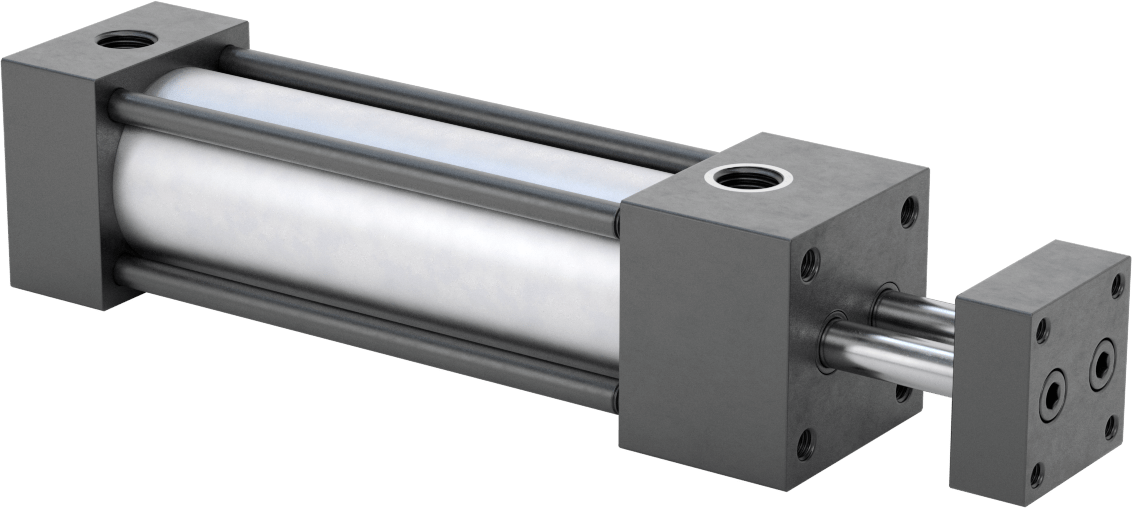

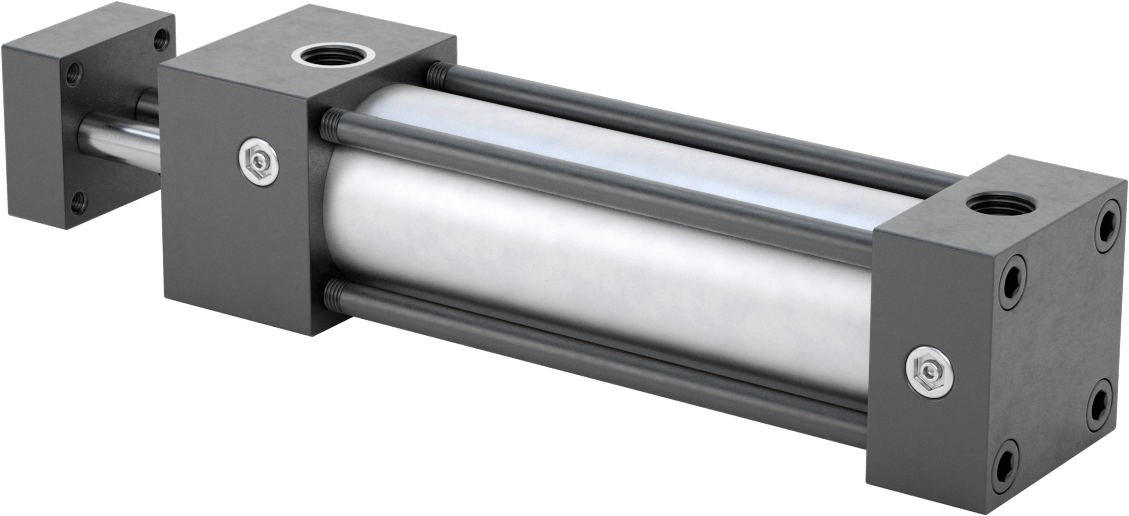

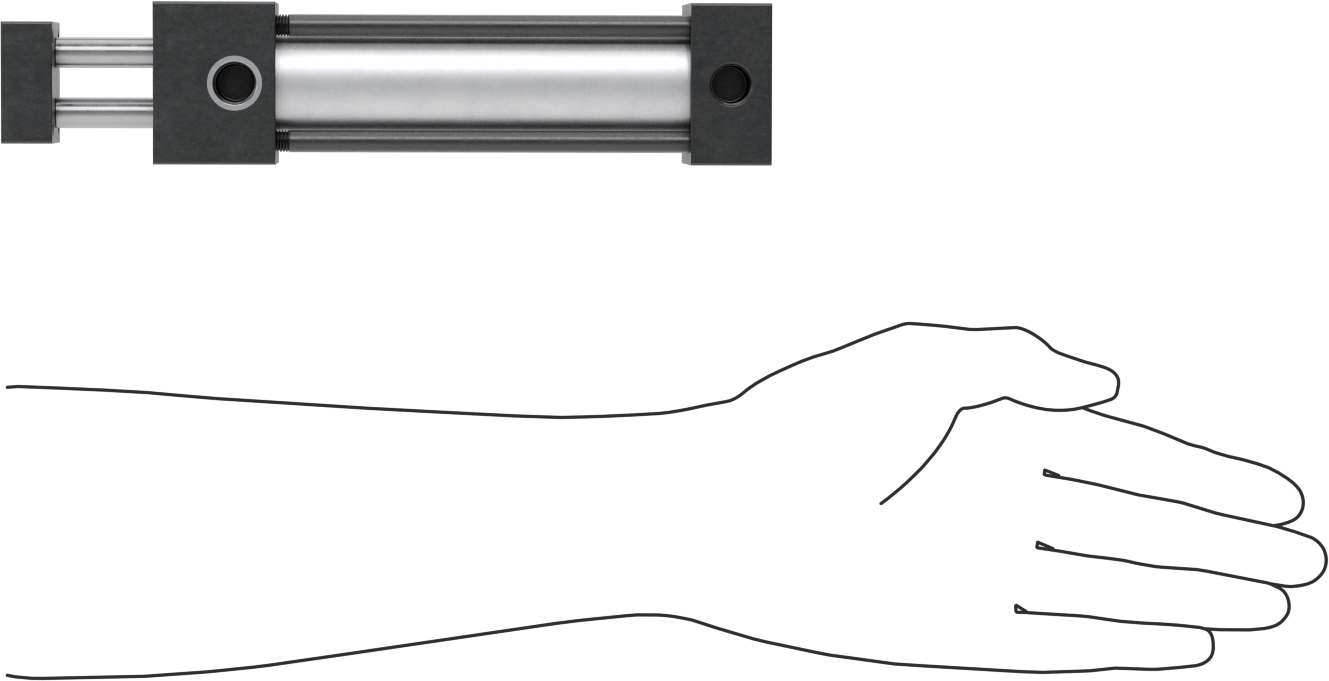

Dönmeyen NFPA Bağlantı Çubuğu Hava Silindiri, Çift Etkili
1-1/2" (3.81 cm) Delik Çapı, 2 inç Genişlik, 4" (10.16 cm) Strok Uzunluğu
₺80.769 Adet
6648K123
1'li paket
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Çalıştırma Türü | Dönmez |
| Doğrusal Pnömatik Silindir Tipi | Bağlantı Çubuğu |
| Montaj Ayak Ölçüleri | NFPA |
| Montaj Şekli | Taban, Yüz, Flanş, Pivot |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 1 1/2"3.81 cm |
| Genişlik | 2"5.08 cm |
| Uzunluk | |
| Strok | 4"10.16 cm |
| Geri çekilmiş | 9.5"24.13 cm |
| Uzatılmış | 13.5"34.29 cm |
| 50 psi'de kuvvet | 88 lbs. |
| 100 psi'da Kuvvet | 177 lbs. |
| 150 psi'da Kuvvet | 265 lbs. |
| Sensör Hazır | Sensör Hazır |
| Hava Yastığı Tipi | Ayarlanabilir Yastık |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Gövde Malzemesi | Alüminyum |
| Uç Kapağı Malzemesi | Alüminyum |
| Çubuk | |
| Malzeme | Çelik |
| Çap | 0.38"0.97 cm |
| Hava Girişi | |
| Boru Çapı | 1/40.64 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Dökme Demir |
| Maksimum Döngü Sayısı | 15,000,000 |
| Maksimum Basınç | 250 psi17 bar |
| Bağlantı Çubuğu Konumu | Dış |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -20° F ila 200° F |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a)-I ile uyumlu, 6(b)-II, ve 6(c) - Çelikte alaşım elementi olarak kurşun, alüminyum, ve bakır |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 841231.0040 |
| ECCN | EAR99 |
Silindirler, uzama ve geri çekilme sırasında bükülmeyi önleyen iki adet paralel piston çubuğuna sahiptir. En yaygın montaj ayak izine uyacak şekilde tasarlanan bu silindirler, NFPA (Ulusal Akışkan Gücü Birliği) endüstri standardı ayak izine sahiptir ve bu sayede kolay değiştirilebilirlik sağlar. Manyetik pistona sahiptirler, böylece sensörlerle (ayrı satılır) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz.
Yastıklı silindirler, piston etkisini emip aşınmayı ve gürültüyü en aza indirmek için ayarlanabilir hava yastıklarına sahiptir.
