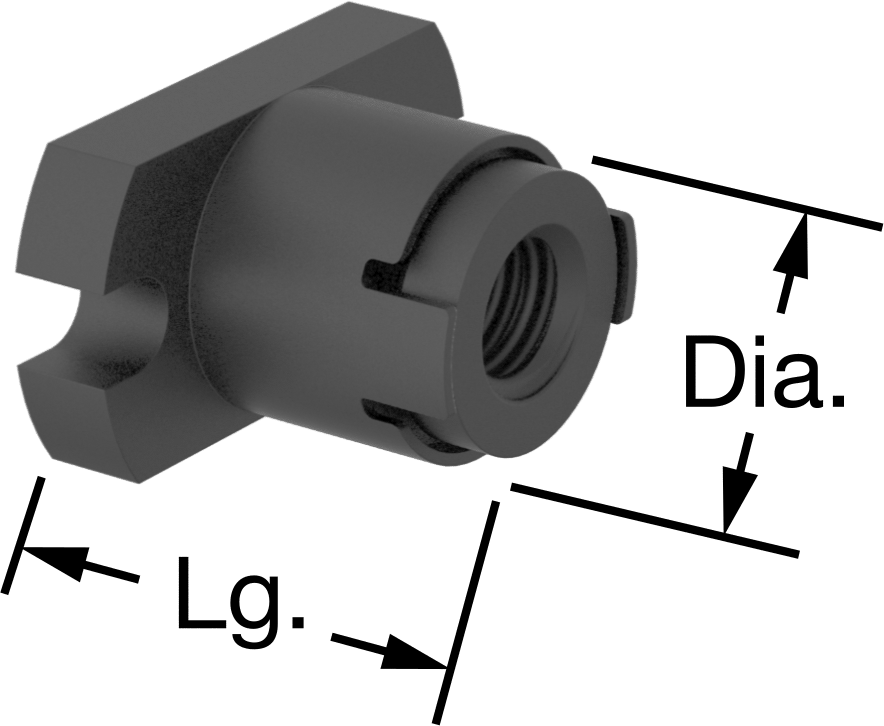

Ultra Hassas Kılavuz Vida için O-Ring ve 7/32" (0.56 cm)-20.8 Dişli Boyutu ile Flanş Somunu
| Somun Tipi | Flanş |
| Bileşen | Somun |
| Diş Yönü | Sağ El |
| Malzeme | Asetal |
| Özellikler | Aşınmayı Telafi Eden İç O-Ring |
| Stil | A |
| Diş Boyutu | 7/32"-20.80.56 cm |
| Uzunluk | 1/2"1.27 cm |
| Çap | 0.406"1.03 cm |
| Flanş | |
| Genişlik | 3/4"1.90 cm |
| Yükseklik | 13/32"1.03 cm |
| Kalınlık | 1/8"0.32 cm |
| Diş Tipi | Yuvarlatılmış Acme |
| Hız Oranı | 1:1 |
| Diş Başlangıç Sayısı | 1 |
| Dönüş Başına Hareket Mesafesi | 0.048"0.12 cm |
| Montaj Deliği Merkezden Merkeze | 39/64"1.55 cm |
| Sertlik | Derecelendirilmemiştir |
| Çekme Mukavemeti | Derecelendirilmemiştir |
| Dinamik İtme Yük Kapasitesi | 5 lb. |
| Montaj Deliği Sayısı | 2 |
| Flanş Sertliği | Derecelendirilmemiştir |
| Flanş Malzemesi | Asetal |
| Minimum Sıcaklık | Derecelendirilmemiştir |
| Maksimum Sıcaklık | Derecelendirilmemiştir |
| Montaj Deliği Çapı | 1/8"0.32 cm |
| Performans | Ultra Precision |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.9000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Precision Acme Lead Screws and Nuts'tan daha az boşluk (oyun) ile çalışan bu ürünler, otomatik sistemlerde daha uzun somun ömrü ve daha güvenilir hareket sağlar. Tek başlangıçlı ve kendinden kilitlemeli kılavuz vidalar ve somunlar olarak da bilinen bu ürünlerin, vidanın uzunluğu boyunca uzanan tek bir dişi vardır. Somun yalnızca vida döndüğünde hareket eder, böylece kılavuz vida dururken sisteminiz beklenmedik bir şekilde hareket etmez. Tüm bileşenler, zorlu ortamlarda kullanım için korozyona dayanıklıdır. Uyumluluğu sağlamak için aynı diş tipine, diş boyutuna ve diş başlangıç sayısına sahip bileşenleri seçin.
Asetal—Asetal somunlar iyi aşınma ve korozyon direncine sahiptir.
Dönüş Başına Hareket Mesafesi—Dönüş başına hareket mesafesi, vida adım mesafesi olarak da bilinir ve bir somunun kılavuz vidadaki bir dönüşle hareket ettiği mesafedir.
