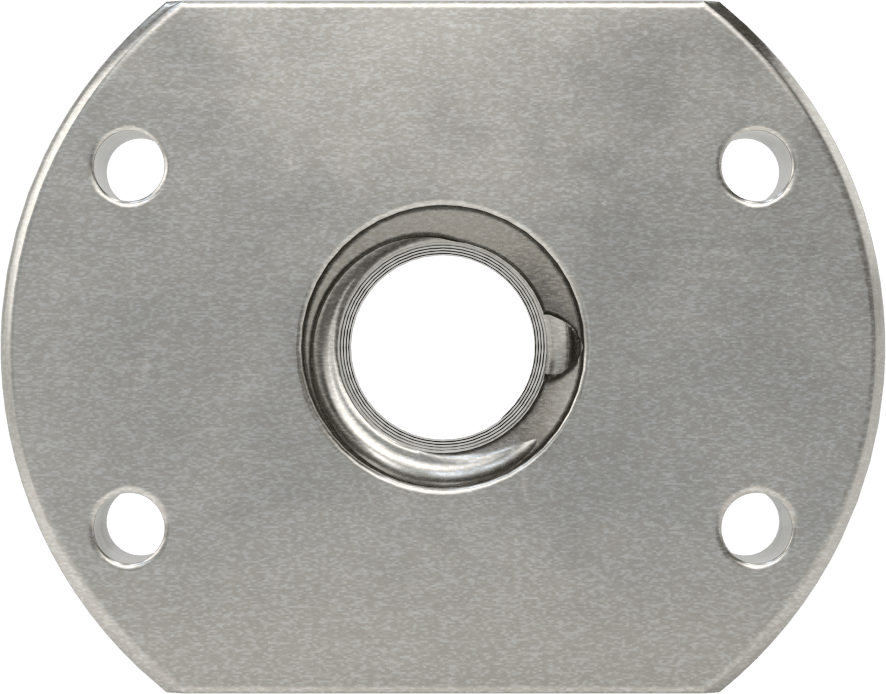

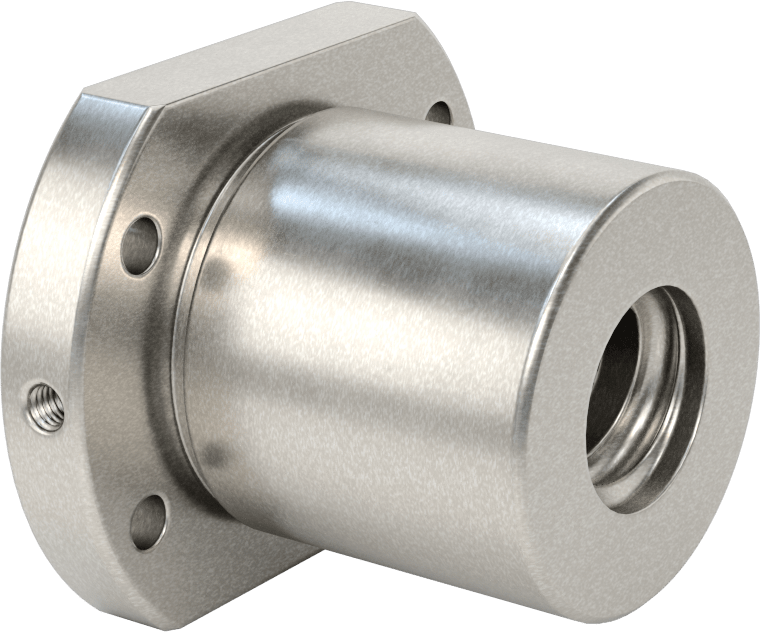

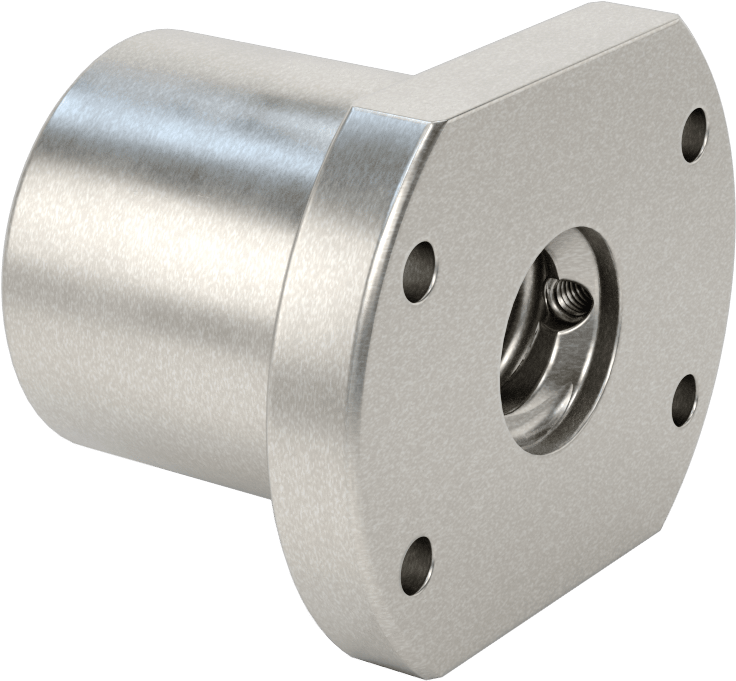

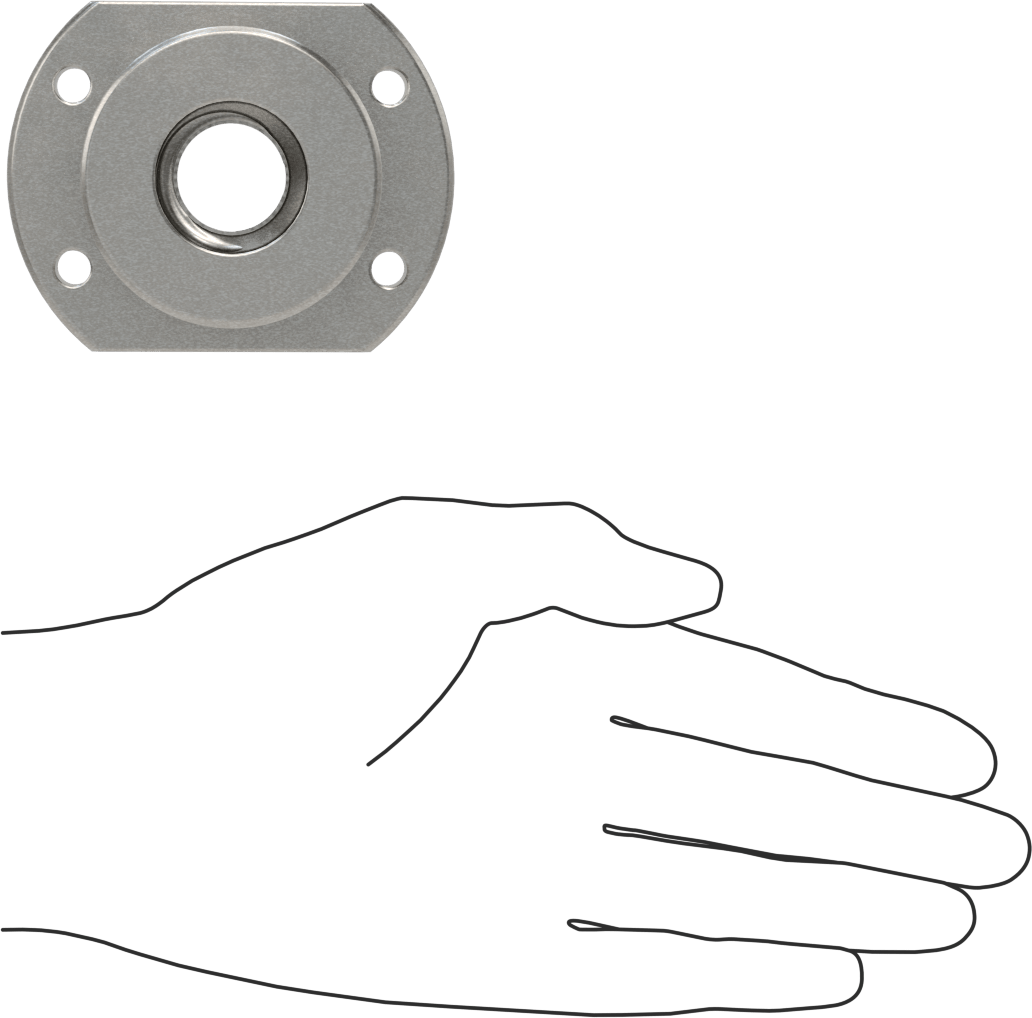

Flanşlı Top Somun
M20 Diş Boyutu, 64 mm Uzunluk, 52 mm Çap
| Somun Tipi | Flanş |
| Bileşen | Rulman Somunu |
| Diş Yönü | Sağ El |
| Malzeme | Alaşımlı Çelik |
| Flanş Malzemesi | Alaşımlı Çelik |
| Stil | C |
| Diş Boyutu | M20 |
| Uzunluk | 64 mm |
| Çap | 52 mm |
| Flanş | |
| Genişlik | 82 mm |
| Yükseklik | 64 mm |
| Kalınlık | 12 mm |
| Diş Başlangıç Sayısı | 1 |
| Dönüş Başına Hareket Mesafesi | 10 mm |
| Sertlik | Rockwell C58 |
| Dinamik İtme Yük Kapasitesi | 2,350 lb. |
| Maksimum Boşluk | 0.1 mm |
| Sıcaklık Aralığı | 5° F ila 175° F |
| Flanş Sertliği | Rockwell C58 |
| Montaj Deliği | |
| Adet | 4 |
| Çap | 6.6 mm |
| Merkezden Merkeze Genişlik | 58 mm |
| Merkezden Merkeze Yükseklik | 33.5 mm |
| Ölçü Birimleri | Metrik |
| Diş Tipi | Metrik Top |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848390.9500 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Dahili bilyalı rulmanlar, yüksek hız, hassas konumlandırma ve tekrarlanabilir hareket gerektiren uygulamalarda sorunsuz, düşük sürtünmeli hareket sağlar. Tek başlangıçlı bilyalı vidalar ve somunlar olarak da bilinen bu parçalar, vidanın uzunluğu boyunca uzanan tek bir dişe sahiptir. Hızlı hareket eden bilyalı vidalar ve somunlara göre daha fazla torkla çalışırlar. Uyumluluğu sağlamak için, aynı diş yönüne ve boyutuna sahip bileşenleri seçin. Bilyalı somunlar, bilyalı rulmanları yerinde tutmak için bir tüp ile birlikte verilir. Somunları vidalara takmaya hazır olana kadar tüpü çıkarmayın.
Dönüş Başına Hareket Mesafesi — Vida adım olarak da bilinen dönüş başına hareket mesafesi, bir top vidasının bir devri sırasında top somununun hareket ettiği mesafedir.
