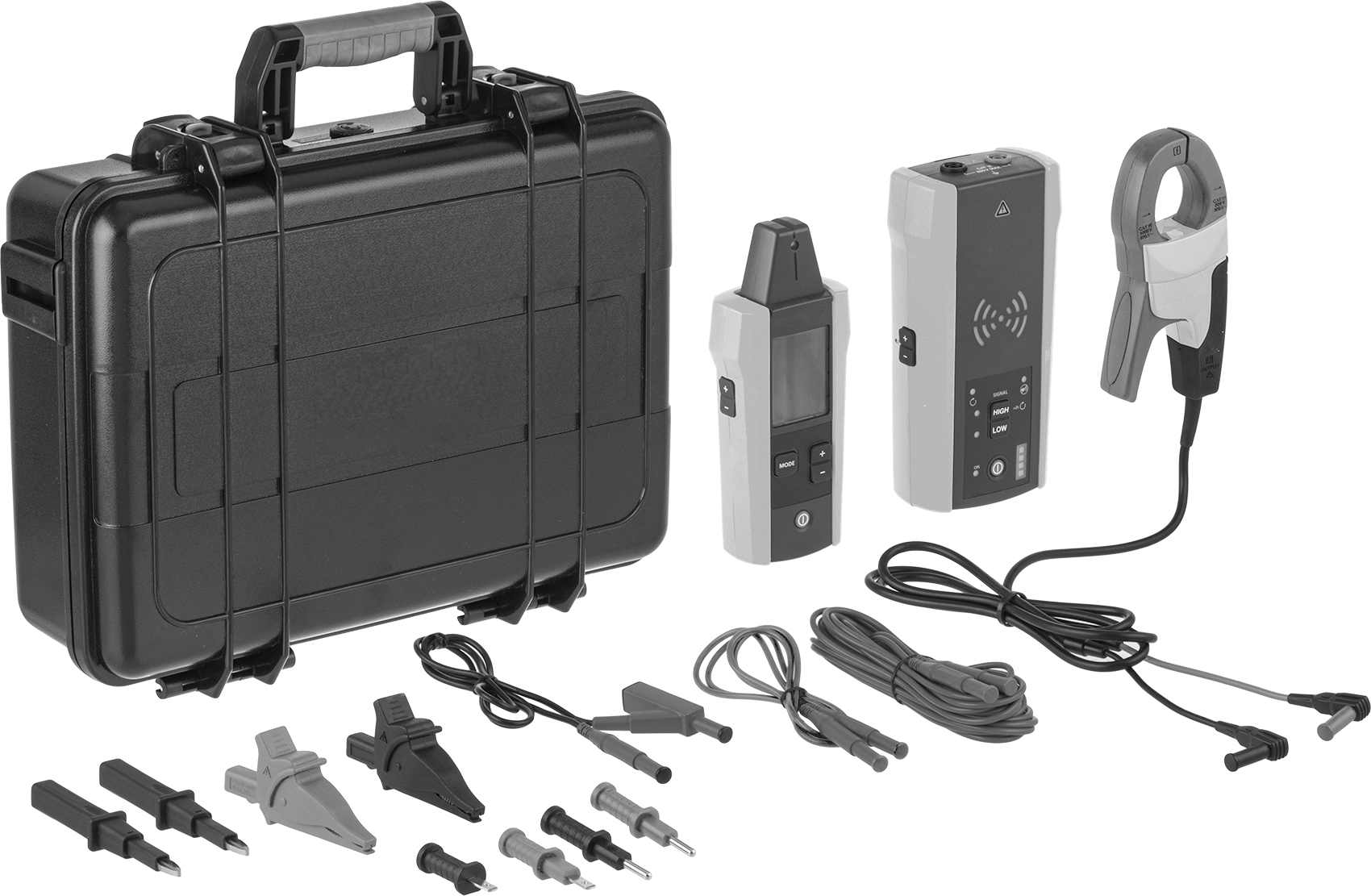

Devre İzleyici
Yüksek Çözünürlüklü
| Test Cihazı Tipi | Yüksek Çözünürlüklü Devre İzleyici |
| Ölçüler | Gömülü Hatlar, Devre Kesiciler, Devre Kısa Devreleri, Süreklilik, Veri Kablosu Konumu, Sigortalar, Toprak Hataları, Tel Konumu |
| Maksimum Derinlik İçin | 20 ft. |
| Uyarı Türü | Işık, Ses, Dijital Ekran |
| AC Gerilimi | 0V AC ila 600V AC |
| DC Gerilimi | 0V DC ila 600V DC |
| İçerir | Verici, Kelepçeli Akım Dönüştürücü, Sert Taşıma Çantası, Timsah Klipsleri, Hassasiyet Ayarlı Alıcı, Piller, Dişli Adaptör, Test Kabloları |
| Tel Uzunluğu | 23 ft. |
| Piller Dahildir | Evet |
| Piller Değiştirilebilir | Evet |
| Pil Boyutu | AA |
| Gerekli Pil Sayısı | 12 |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 903089.0100 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Kritik sistemlerin gücünü kesmeden kesicileri belirleyin ve arızaları tespit edin. Kesici bulucudan daha çok yönlü olan devre izleyiciler, duvarlar, tavanlar ve zeminler boyunca tüm enerjili veya enerjisiz devrelerin kablolama yolunu izler. Hatta, kablo kanalları veya çimento tarafından engellenmeden yer altındaki kabloları bile algılarlar.
Her izleme kiti bir verici ve bir kablosuz alıcı içerir. İzlemek istediğiniz devre üzerinden sinyal göndermek için vericinin kablolarını bir prize takın veya timsah klipslerini çıplak iletkenlere bağlayın. Ardından, sinyalin yolunu takip etmek ve devrenin kablolarını tespit etmek için alıcıyı bir çivi bulucu gibi duvara doğru hareket ettirin. Vericiden uzaklaştıkça sinyal gücü düşerse alıcının hassasiyetini artırın veya yakındaki devrelerden gelen yanlış pozitifleri ortadan kaldırmak için hassasiyeti azaltın. Hassasiyeti düşük tutmak, bir demet içindeki belirli bir kabloyu ayırmanız gerektiğinde de yararlıdır.
Yüksek Çözünürlüklü Devre İzleyici — Güç dalgalanmalarından kaynaklanan yaralanma riskinin yüksek olduğu, binanızın gelen güç kaynağına yakın devreler için en güvenli seçim. İzleyicilerimiz, 8.000 V'a kadar güç dalgalanmalarına karşı koruma sağlamak üzere CAT IV sınıfındadır, bu nedenle elektrik sayaçları, transformatörler, dış mekan iletkenleri ve diğer şebeke bağlantıları ile kullanım için güvenlidir. Kitlerde ayrıca bir kelepçeli kablo da bulunur. Kaplı kabloların etrafına çenelerini sıkıştırarak devreyi kesintiye uğratmadan bir izleme sinyali gönderin.
