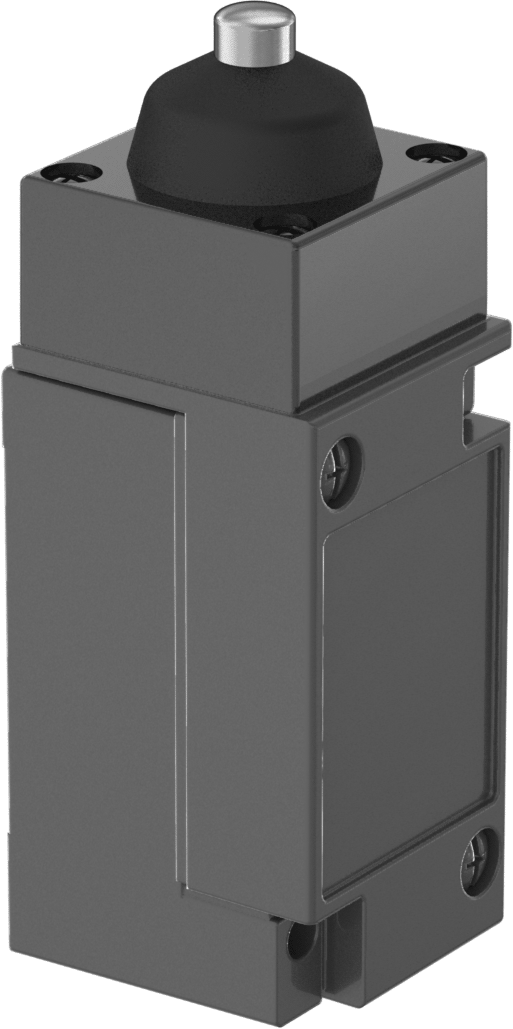

Sınır Anahtarı

4 Adet Vidalı Terminalli, 0,8 inç Yüksek Pistonlu Aktüatör

Teknik Çizim

Aktüatör Modeli	Piston
Tel Bağlantısı	Vida Terminali
Stil	A
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPDT
Gerilimde Anahtarlama Akımı	10 amp @ 240V AC, 10 amp @ 24V DC
Maksimum Gerilim	600V AC 250V DC
Çalışma Sıcaklığı Aralığı	10° F ila 200° F

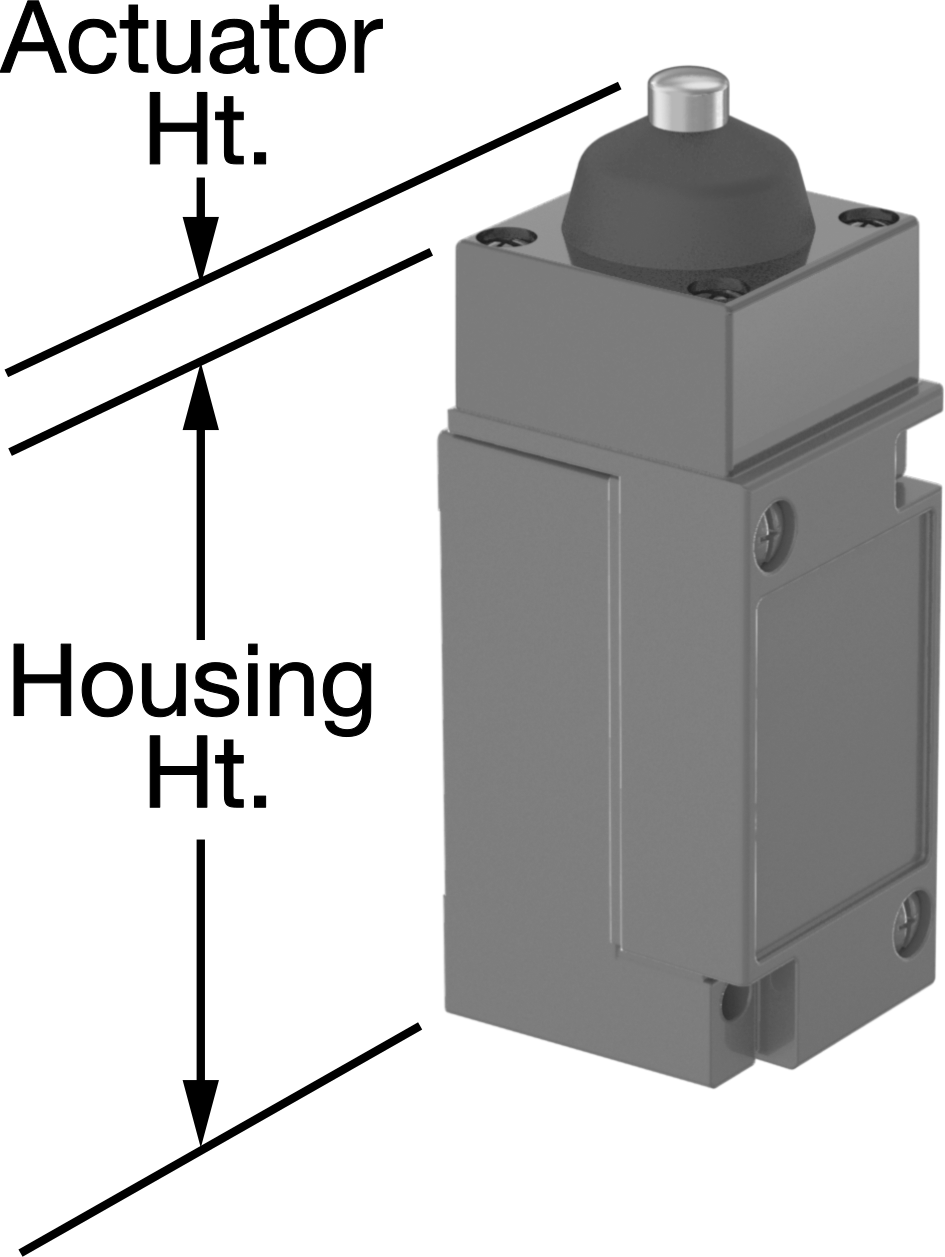

Aktüatör Yüksekliği	0.8"2.03 cm
Terminal Sayısı	4
Gövde
Uzunluk	1.9"4.83 cm
Yükseklik	4.5"11.43 cm
Derinlik	1.8"4.57 cm
Gövde Malzemesi	Çinko
Kablo Kanalı
Anma Ölçüsü	1/2
Diş Tipi	NPT
Bağlantı Cinsiyeti	Dişi
Muhafaza Derecesi	NEMA 6P, NEMA 13, IP66, IP67
Çalıştırma Kuvveti	64 ozf
Sertifikasyon	UL Listed, CSA Certified, CE İşareti, CCC İşaretli
Elektrik Bağlantısı Tipi	Sabit Kablolama
Çevre	Aşındırıcı, Yağlı, Dış Mekan, Yıkama, Dalgıç, Islak, Tozlu
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.2"0.51 cm
Karşılanan Teknik Özellikler	UL 508
Anahtar Tipi	Sınır
Menşe Ülke	Meksika
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu
RoHS Muafiyetleri	6(a)-I, 8(b)
Schedule B Numarası	853650.9055
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

Hareket eden bir nesne bu anahtarlardaki aktüatöre temas ettiğinde, devreyi açar veya kapatır. Anında kapanan anahtarların hızlı kapanma özelliğine sahiptir, ancak aktüatörleri daha büyüktür. Bu da onları büyük nesnelerle kullanım için iyi bir seçim haline getirir; örneğin, konveyör üzerindeki bir kutu anahtara çarparak konveyörü durdurur.

Pistonlu Aktüatör—Pistonlu aktüatörlü anahtarlar, bir düğmeye benzer şekilde çalıştırmak için basılmasını gerektirir.

NEMA 13 Muhafaza Sınıfı—NEMA 13 sınıfına sahip anahtarlar, kir ve yağ/soğutma sıvısı sıçramasına karşı korumalıdır.

IP67 Koruma Sınıfı — IP67 sınıfına sahip anahtarlar, toza ve geçici su daldırmaya karşı korumalıdır.
