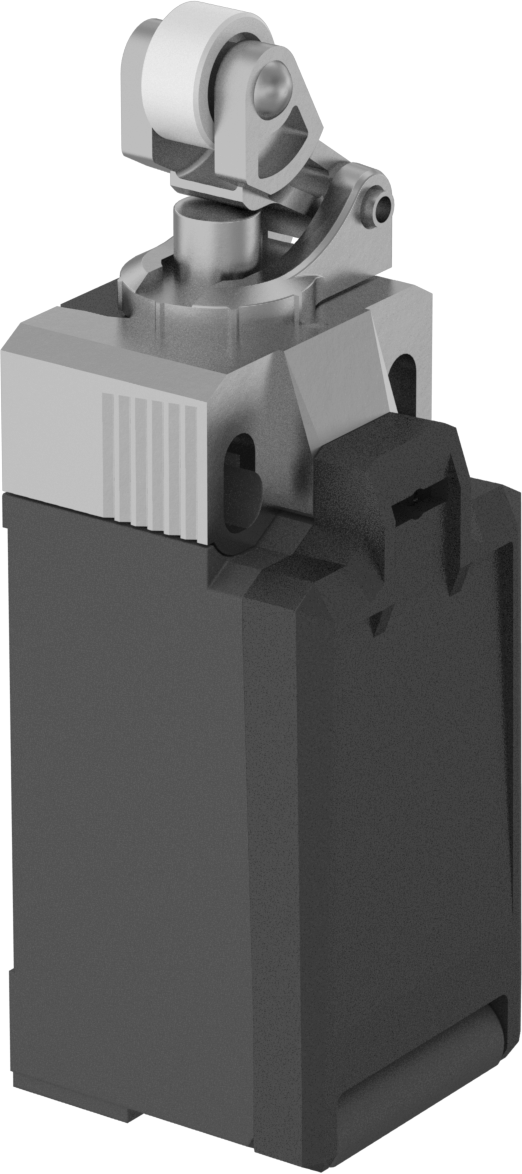

Güvenlik Limit Anahtarı, Kompakt
1,1 inç Yüksekliğinde Makaralı Kol Aktüatörü
| Aktüatör Modeli | Rulo Kolu |
| Tel Bağlantısı | Vida Terminali |

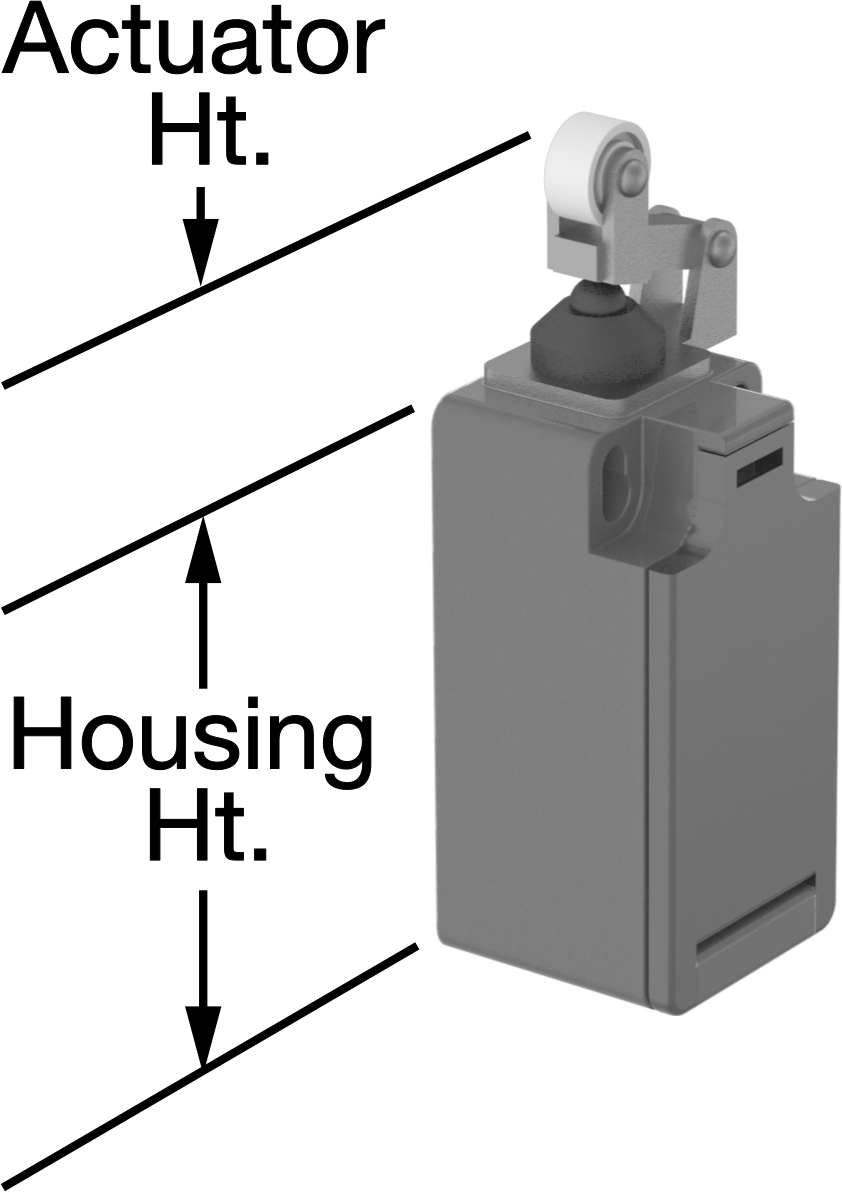

| Stil | C |
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Anahtar hareketi | Anlık |
| Anahtar Tanımı | SPDT |
| Gerilimde Anahtarlama Akımı | 10 amp @ 240V AC, 4 amp @ 24V DC |
| Maksimum Gerilim | 240V AC 24V DC |
| Çalışma Sıcaklığı Aralığı | -22° F ila 176° F |
| Aktüatör Yüksekliği | 1.1"2.79 cm |
| Terminal Sayısı | 4 |
| Gövde | |
| Uzunluk | 1.2"3.05 cm |
| Yükseklik | 2.4"6.10 cm |
| Derinlik | 1.2"3.05 cm |
| Gövde Malzemesi | Plastik |
| Kablo Kanalı | |
| Diş Boyutu | M20 |
| Diş Tipi | Metrik |
| Bağlantı Cinsiyeti | Dişi |
| Muhafaza Derecesi | NEMA 4, IP65 |
| Çalıştırma Kuvveti | 21.6 ozf |
| Uygulama | Güvenlik |
| Sertifikasyon | UL Listed, C-UL Listeli, CSA Certified, CSA-US Sertifikalı, CCC İşaretli |
| Çevre | Dış Mekan, Yıkama, Islak, Tozlu |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Delik Sayısı | 2 |
| Delik Çapı | 0.17"0.43 cm |
| Anahtar Kontak Tipi | Pozitif Kuvvet |
| Anahtar Tipi | Sınır |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9055 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Diğer emniyet limit anahtarlarından daha kısa ve ince olan bu anahtarlar, dar alanlara sığacak şekilde boyutlandırılmıştır. Makineleri korur ve personelin güvenliğini sağlar. Pozitif kuvvetli kontaklar, yay arızalansa veya kontaklar yapışsa bile, çalıştırıldığında devreyi açar. Bir nesne aktüatöre çarptığında devrenize bir sinyal gönderirler; örneğin, konveyör üzerindeki bir kutu anahtara çarparak konveyörü durdurur. Devreleri anlık anahtarlar kadar hızlı açar ve kapatırlar, ancak büyük nesneler için daha büyük bir aktüatörleri vardır. Hepsi, yıkamaya karşı koruma için NEMA ve IP sertifikalıdır.
Rulman Kollu Aktüatör — Rulman kollu aktüatörlü anahtarlar, etkinleştirilmek üzere ucunda bir makara bulunan bir kol kullanır. Bu, parçaların minimum sürtünmeyle çalıştırma yüzeyi üzerinde kaymasını sağlayarak aşınma ve yıpranmayı sınırlar.
