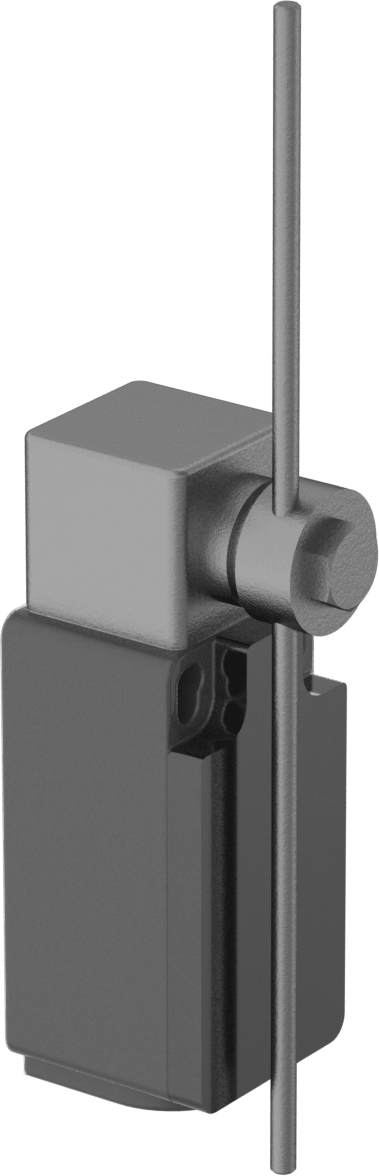

Güvenlik Limit Anahtarı, Kompakt
0,6 inç ila 5,8 inç Yüksek Çubuk Aktüatör
| Aktüatör Modeli | Çubuk |
| Tel Bağlantısı | Vida Terminali |
| Stil | F |
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Anahtar hareketi | Anlık |
| Anahtar Tanımı | SPDT |
| Gerilimde Anahtarlama Akımı | 10 amp @ 600V AC, 10 amp @ 250V DC |
| Maksimum Gerilim | 600V AC 250V DC |
| Çalıştırma Torku | 17.6 in·ozf |
| Çalışma Sıcaklığı Aralığı | -40° F ila 185° F |

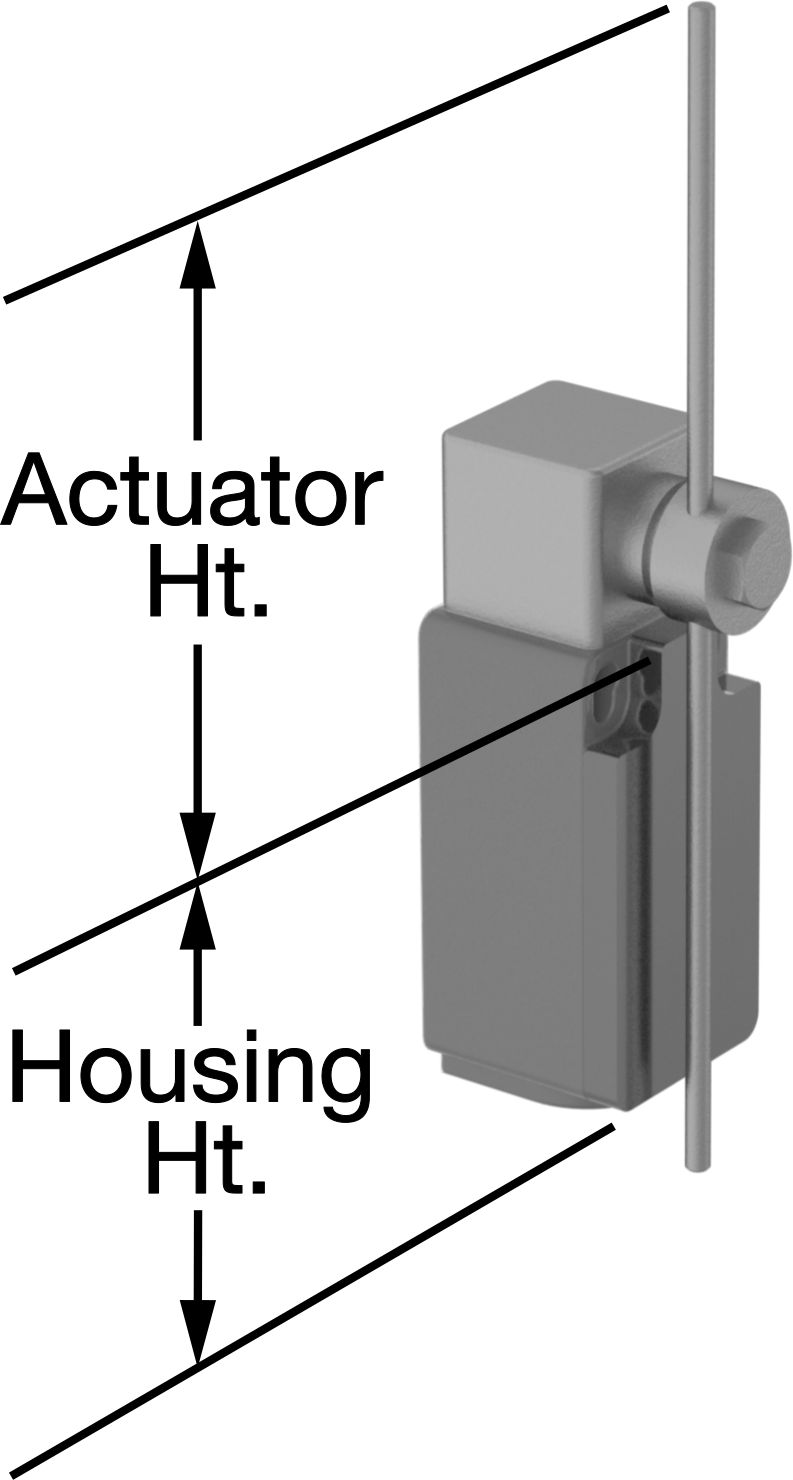

| Aktüatör Yüksekliği | 0.6" ila 5.8"1.52 cm / 14.73 cm |
| Terminal Sayısı | 4 |
| Gövde | |
| Uzunluk | 1.2"3.05 cm |
| Yükseklik | 2.4"6.10 cm |
| Derinlik | 1.2"3.05 cm |
| Gövde Malzemesi | Plastik |
| Kablo Kanalı | |
| Anma Ölçüsü | 1/2 |
| Diş Tipi | NPT |
| Bağlantı Cinsiyeti | Dişi |
| Muhafaza Derecesi | NEMA 4, NEMA 13, IP66, IP67 |
| Uygulama | Güvenlik |
| Sertifikasyon | UL Listed, CSA Certified, CE İşareti, CCC İşaretli |
| Çevre | Yağlı, Dış Mekan, Yıkama, Dalgıç, Islak, Tozlu |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Delik Sayısı | 2 |
| Delik Çapı | 0.17"0.43 cm |
| Karşılanan Teknik Özellikler | UL 508, UL 746C |
| Anahtar Kontak Tipi | Pozitif Kuvvet |
| Anahtar Tipi | Sınır |
| Menşe Ülke | Meksika |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9055 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Diğer emniyet limit anahtarlarından daha kısa ve ince olan bu anahtarlar, dar alanlara sığacak şekilde boyutlandırılmıştır. Makineleri korur ve personelin güvenliğini sağlar. Pozitif kuvvetli kontaklar, yay arızalansa veya kontaklar yapışsa bile, çalıştırıldığında devreyi açar. Bir nesne aktüatöre çarptığında devrenize bir sinyal gönderirler; örneğin, konveyör üzerindeki bir kutu anahtara çarparak konveyörü durdurur. Devreleri anlık anahtarlar kadar hızlı açar ve kapatırlar, ancak büyük nesneler için daha büyük bir aktüatörleri vardır. Hepsi, yıkamaya karşı koruma için NEMA ve IP sertifikalıdır.
Çubuk Aktüatör—Çubuk aktüatörlü anahtarlar, aktüatör gövdesinden dışarı uzanan bir çubuk ile geniş bir çalıştırma alanına sahiptir. Anahtarı çalıştıran nesnenin uzakta olduğu durumlarda en uygun seçenektir.
F Tipi — E ve F Tipi modellerde, yüksekliğini ayarlamanıza olanak tanıyan bir aktüatör bulunur; bu da kurulum sırasında anahtarı hedefle hizalamayı kolaylaştırır.
NEMA 13 Muhafaza Sınıfı — NEMA 13 ve IP67 sınıfı anahtarlar, yağ/soğutucu sıvı püskürmelerine ve geçici daldırmalara karşı korunur.
IP67 Muhafaza Sınıfı — NEMA 13 ve IP67 sınıfı anahtarlar, yağ/soğutma sıvısı püskürmesine ve geçici daldırma durumlarına karşı korumalıdır.
