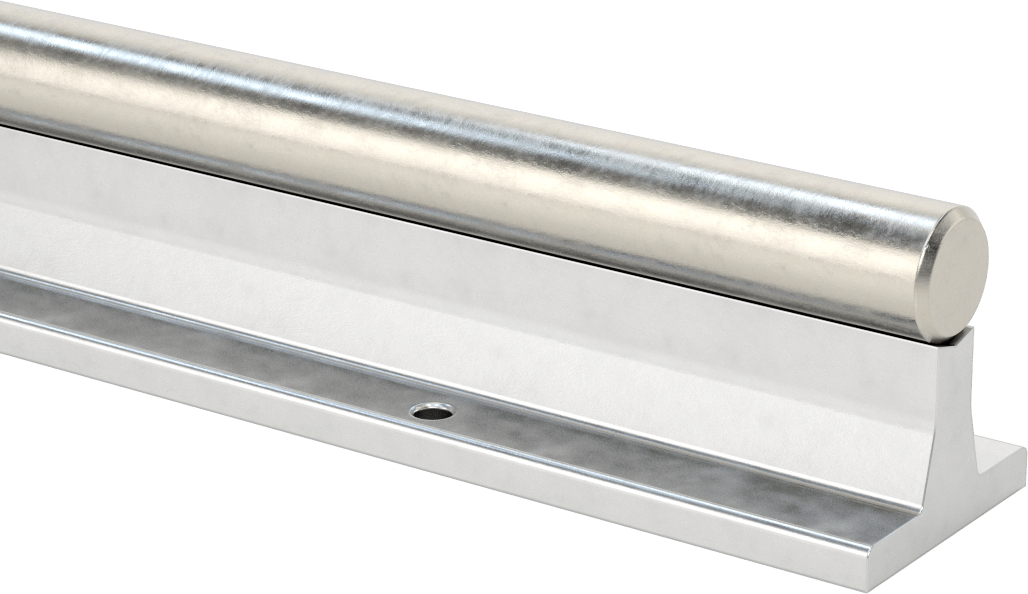

İki Parçalı Destek Rayı Şaftı

440C Paslanmaz Çelik, 3/4 (1.90 cm) inç Çap, 48 inç Uzunluk

Teknik Çizim

Malzeme	440C Paslanmaz Çelik
Çap	3/4"1.90 cm
Çap Toleransı	-0.001" ila -0.0005"0.00 cm / 0.00 cm
Uzunluk	48"1.22 m
Uzunluk Toleransı	-0.0313" ila 0.0313"0.08 cm / 0.08 cm
Merkez yüksekliği	1 1/2"3.81 cm
Toplam Genişlik	1 3/4"4.44 cm
Montaj Deliği Çapı	7/32"0.56 cm
Sertlik	Rockwell C50
Sertlik Derecesi	Ekstra Sert
Yüzey Pürüzsüzlüğü	8 μin
Destek Rayı Malzemesi	6061 Alüminyum
Yapı	İki Parça
Kenar Tipi	Pahlı
Uç Tipi	Düz
Uç-Montaj Deliği Uzunluğu	3"7.62 cm
Hareket için	Doğrusal
Isıl İşlem	Sertleştirilmiş
Mekanik Yüzey Kalitesi	Parlatılmış, Hassas Taşlanmış, Tornalanmış
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
Montaj Deliği Merkezden Merkeze Uzunluğu	6"15.24 cm
Montaj Deliği Merkezden Merkeze Genişliği	1 1/4"3.17 cm
Performans	Korozyona Dayanıklı, Yüksek Aşınma Direnci, Ultra Düşük Sürtünme
Mil Tipi	Destek Raylı Yuvarlak
Düzlük Toleransı	0.001"/1 ft.0.00 cm
Destek Rayı Sertliği	T6511
Ölçü Birimleri	İnç
Tolerans Derecesi	Standart
Menşe Ülke	Meksika
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	1C999
REACH Uyumluluğu	REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	848299.1050
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır
İlgili Ürün	Yedek Miller

Takılı destek rayları, orta ila ağır yükler altında bükülmeyi veya rulman hizasızlığını önler. Düzgün ve hassas hareket sağlamak için lineer rulmanlarla birlikte kullanın. Bu lineer şaftlar, sıkı toleranslara göre tornalanmış, taşlanmış ve cilalanmış olup, aşınmaya dirençli olacak şekilde sertleştirilmiştir.

Yüksek Aşınma Dirençli 440C Paslanmaz Çelik — Mukavemet, aşınma direnci ve korozyon direnci arasında denge sağlayan bu şaftlar, neme ve hafif temizlik solüsyonlarına dayanabilir.

Yüzey Pürüzsüzlüğü — Mikro inç değeri ne kadar düşükse, yüzey o kadar pürüzsüzdür ve rulman üzerinde o kadar az sürtünme yaratır.
