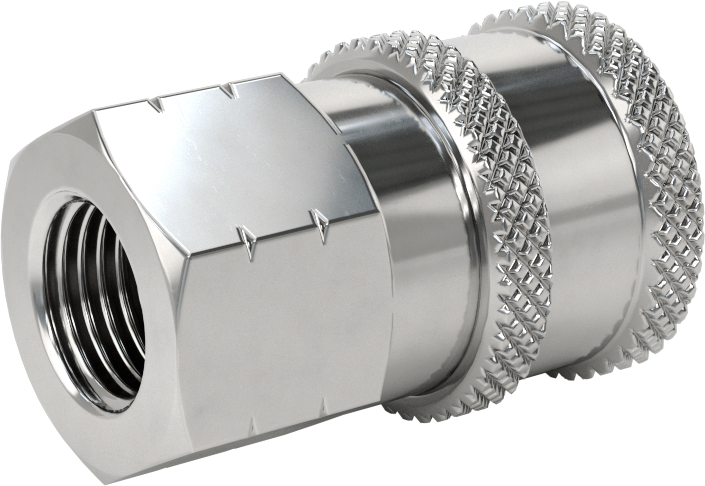

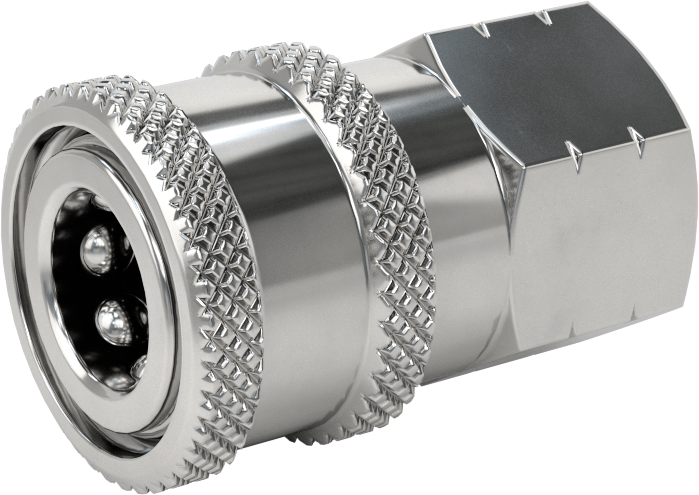

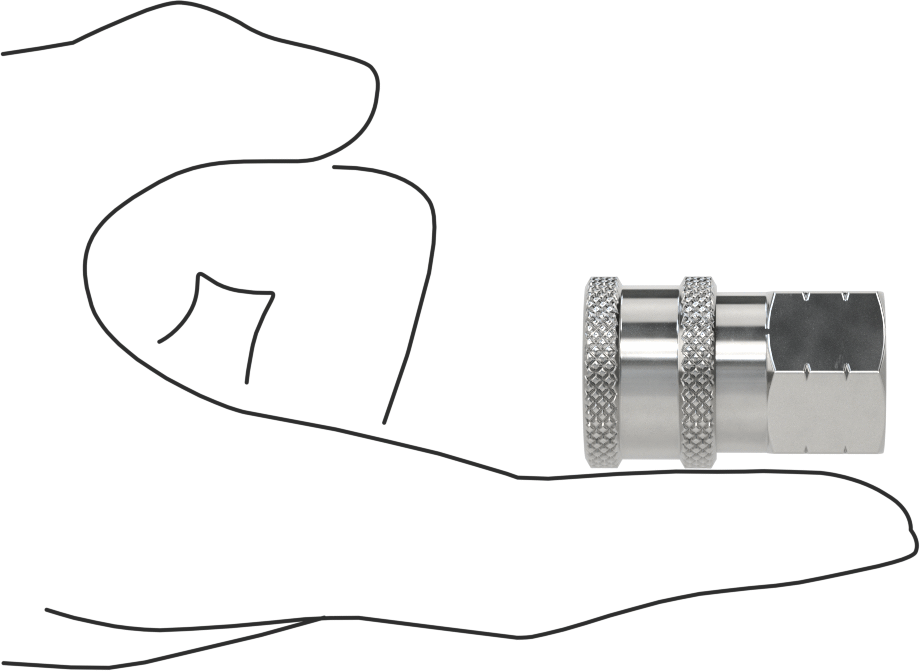

Hava ve Su için Açık Akışlı Hızlı Bağlantı Kesme Hortum Bağlantısı

303 Paslanmaz Çelik Manşon Kilitli Soket, 1/4 x 1/4 BSPP Dişi

Teknik Cizim

Kare Tırnak Boyutu için	Hava, Su
Şekil	Düz
Tip	Adaptör
Hızlı Bağlantı Kesme Bileşeni	Dudak
Yuva Kilitleme Tipi	Manşon Kilidi
Akış Kontrolü	Açık
Hortum Bağlantısı
Bağlantı Stili	Hızlı Bağlantı Kesme
Hızlı Bağlantı Kesme Şekli	Açık Akış
Cins	Dişi
Bağlantı Boyutu	1/4
Dikey Kalıp Ucu için
Uzunluk	1/8"0.32 cm
Çap	3/8"0.95 cm
Boru Bağlantısı
Bağlantı Stili	Dişli
Cins	Dişi
Boru Çapı	1/40.64 cm
Diş Tipi	BSPP
Malzeme	303 Paslanmaz Çelik
Manşon Malzemesi	303 Paslanmaz Çelik
Conta Malzemesi	Buna-N Kauçuk
Maksimum Basınç	7,500 psi @ 72° F
Maksimum Vakum	Derecelendirilmemiştir
Sıcaklık Aralığı	-40° ila 250° F
Uzunluk	1 1/2"3.81 cm
Uyumlu Olduğu	Hansen ST, Parker ST, Perfecting E
RoHS	Uygun Değil
REACH	REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Meksika
USMCA Uygunluğu	Hayır
Schedule B	732690.8695
ECCN	2B999

Kaplinler, fiş veya sokette kapatma vanası bulunmadığından maksimum akış sağlar. Tam bir kaplin, hızlı bir şekilde bağlanıp ayrılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hattına sık sık erişmen gerekiyorsa bunları kullan. Tüm Open-Flow fişleri, boru boyutundan bağımsız olarak aynı kaplin boyutundaki tüm Open-Flow soketleriyle uyumludur. Hansen ST, Parker ST ve Perfecting E kaplinleriyle uyumludur.

Soketler, manşon kilitli tiptedir. Bağlamak için, soket üzerindeki manşonu geriye kaydırın, fişi takın ve manşonu bırakın. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.

303 paslanmaz çelik tapalar ve soketler çok iyi korozyon direncine sahiptir. Yüksek nemli ortamlar için en iyi seçimdir.

Not: Doğru uyumu sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.

Uyarı: Bu bağlantı parçalarında vana yoktur. Hattı ayırmadan önce hava ve su akışını durdurun.
