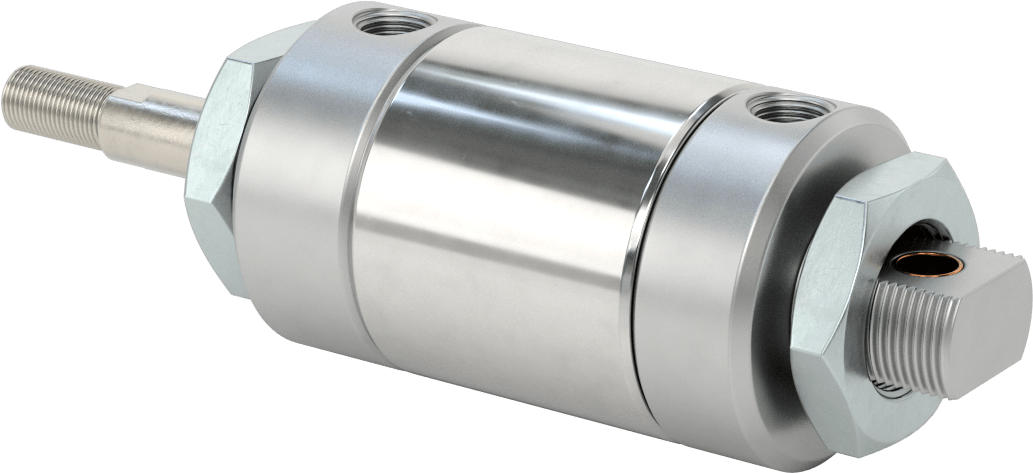

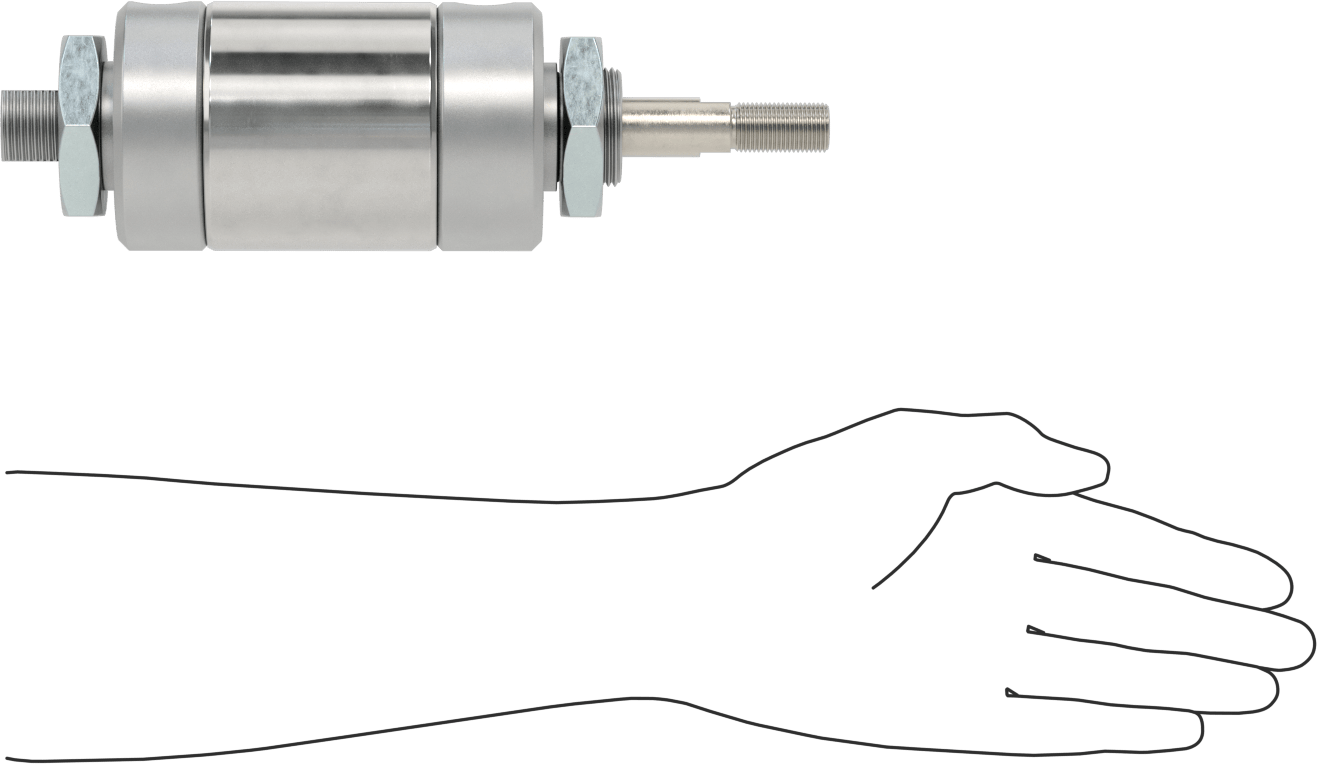

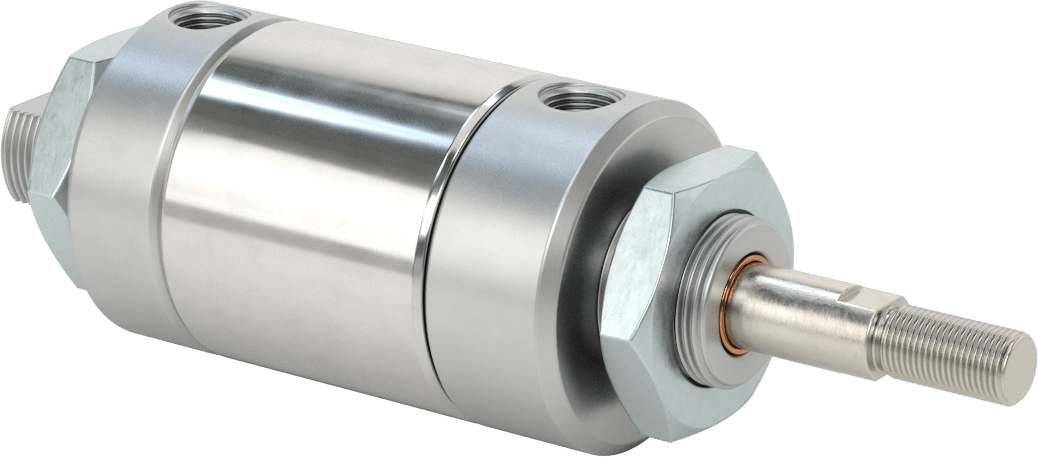

Yuvarlak Gövde Hava Silindiri Montajı, Çift Etkili, Evrensel Montaj
3" (7.62 cm) Delik Boyutu, 1" (2.54 cm) Strok Uzunluğu
₺33.393 Adet
6498K689
1'li paket
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 3"7.62 cm |
| Dış Çap | 3.12"7.92 cm |
| Uzunluk | |
| Strok | 1"2.54 cm |
| Geri çekilmiş | 9.37"23.80 cm |
| Uzatılmış | 10.37"26.34 cm |
| 50 psi'de kuvvet | 350 lbs.159 kg |
| 100 psi'da Kuvvet | 700 lbs.318 kg |
| 150 psi'da Kuvvet | 1,050 lbs.476 kg |
| 200 psi'de kuvvet | 1,400 lbs.635 kg |
| Sensör Hazır | Sensör Hazır Değil |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları, Pivot Burcu, Pivot Pimi, Tutma Halkaları |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplı Karbon Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.75"1.90 cm |
| Uç Tipi | Dişli |
| Diş Boyutu | 5/8"-181.59 cm |
| Hava Girişi | |
| Boru Çapı | 3/80.95 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 95,040,000 |
| Maksimum Basınç | 250 psi17 bar |
| Mafsal Pimi Çapı | 0.5"1.27 cm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -20° F ila 200° F |
| RoHS | RoHS 3 (2015/863/EU) muafiyet 6(b)-II ile uyumlu - İşleme amaçlı alüminyumda alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 841231.0080 |
| ECCN | EAR99 |
Hafif yükleri itip çekin. Bu hava silindirleri, hem uzamak hem de geri çekilmek için basınçlı hava kullanır, bu sayede her iki yönde de neredeyse tam güçle çalışır. En yaygın hava silindiri türü olan yuvarlak gövdeye sahiptirler, bu da onları dış bağlantı çubuklu silindirlere göre daha kompakt ve dar alanlar için daha uygun hale getirir.
Evrensel montajlı silindirlerin her iki ucunda da montaj dişleri bulunur. Arka uçta bir pivot burcu bulunur; bu da burun montajlı silindirlere kıyasla daha fazla montaj seçeneği sunar.
