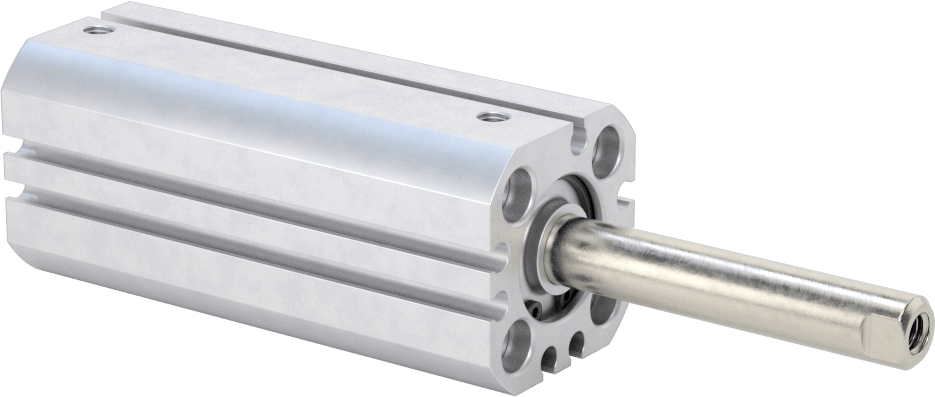

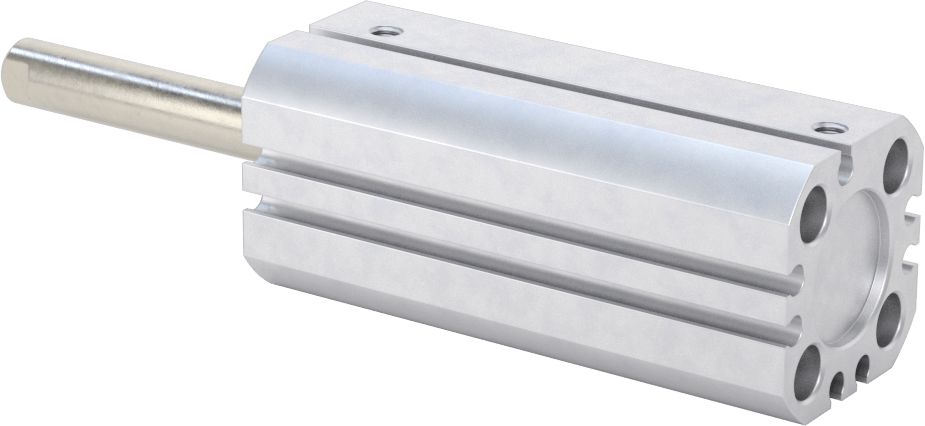

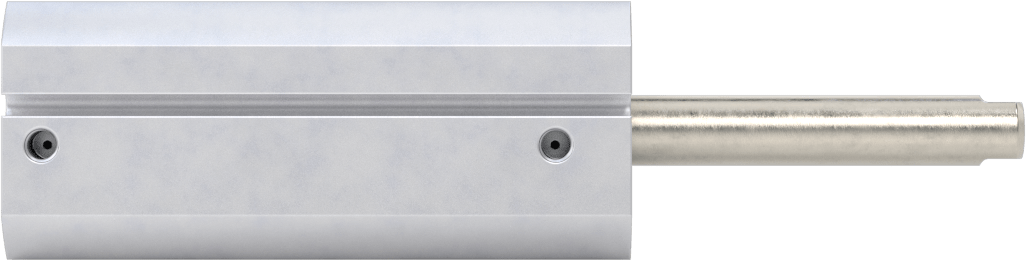

Esnek Montajlı ISO Hava Silindiri
20 mm Delik Boyutu, 36 mm Genişlik, 50 mm Strok Uzunluğu
₺10.602 Adet
6477N13
1'li paket
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Enclosed Body |
| Montaj Ayak Ölçüleri | ISO Metric |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | Metrik |
| Delik Boyutu | 20 mm |
| Genişlik | 36 mm |
| Uzunluk | |
| Strok | 50 mm |
| Geri çekilmiş | 93 mm |
| Uzatılmış | 143 mm |
| 50 psi'de kuvvet | 21 lbs. |
| 100 psi'da Kuvvet | 49 lbs. |
| Sensör Hazır | Sensör Hazır |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Gövde Malzemesi | Alüminyum |
| Çubuk | |
| Malzeme | 316 Paslanmaz Çelik |
| Çap | 10 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | M6 × 1 mm |
| Hava Girişi | |
| Diş Boyutu | M5 × 0.8 mm |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 10,000,000 |
| Maksimum Basınç | 145 psi10.0 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | 15° F ila 140° F |
| Karşılanan Teknik Özellikler | ISO 21287 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 841231.0080 |
| ECCN | EAR99 |
| İlgili Ürün | Sensörler |

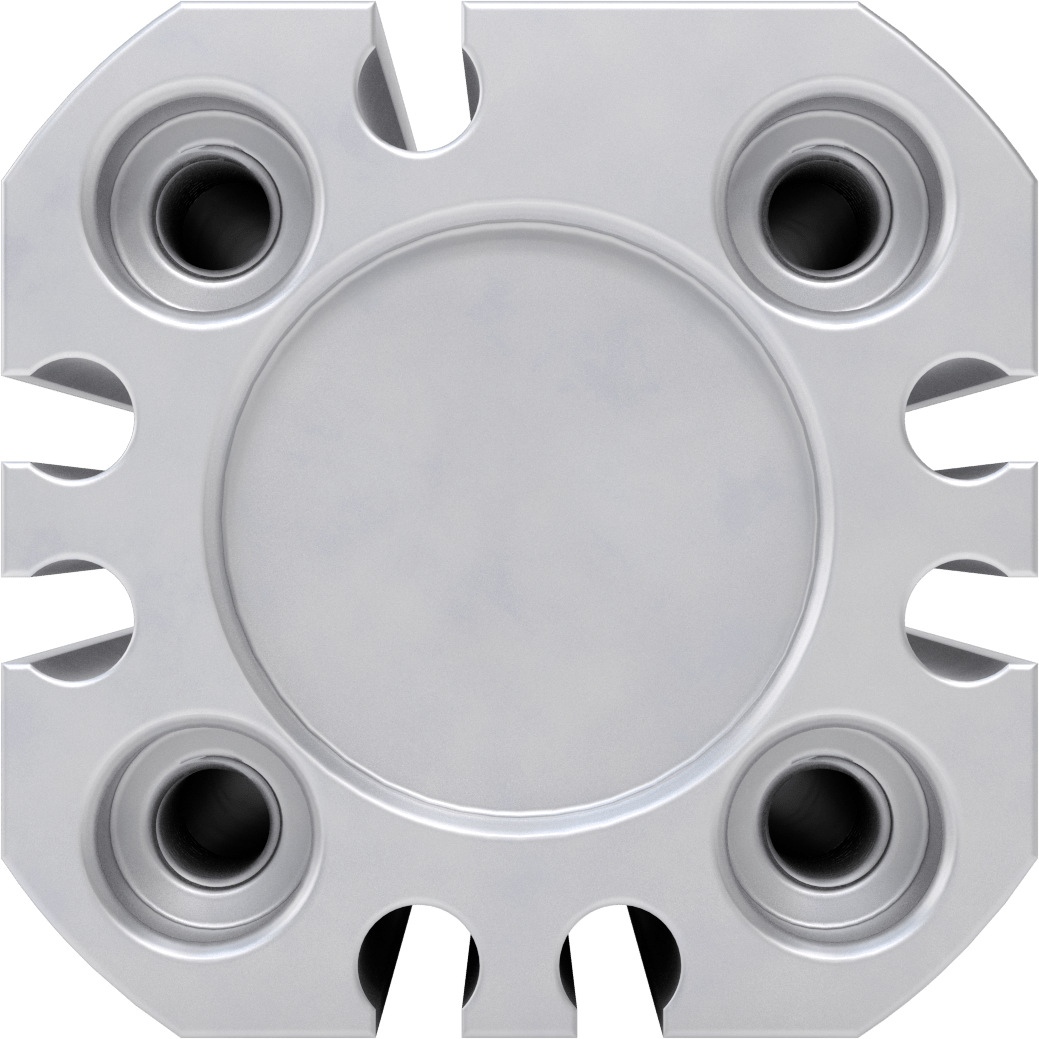

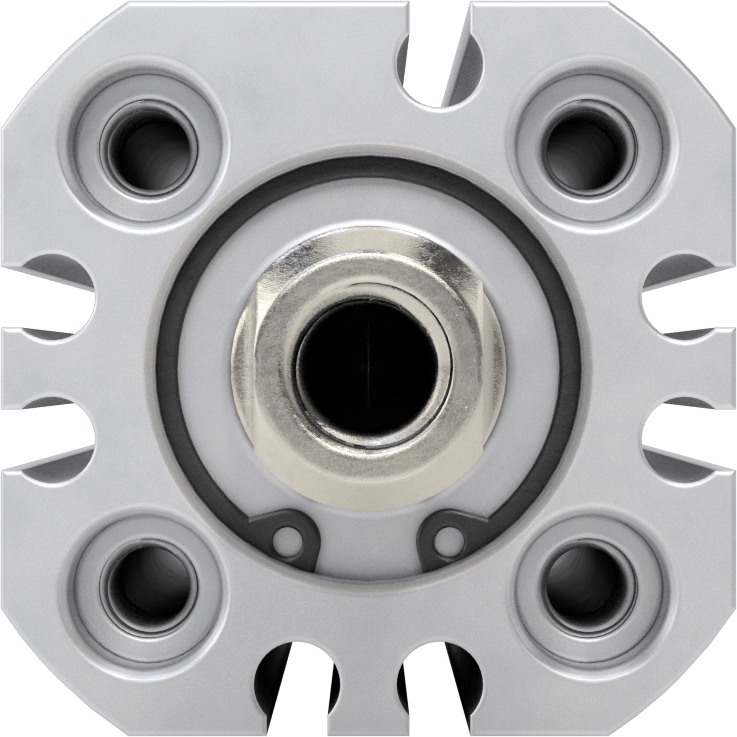

Çoklu montaj seçenekleri için, bu hava silindirleri endüstri standardı ISO ayak izine uygundur ve ön yüzünde ve yanlarında dişli delikler bulunur. ISO ayak izleri, eski bir hava silindirini değiştirmeyi kolaylaştırır. Bunları doğrudan ekipmana monte etmek veya ek parçalar eklemek için dişli delikleri kullanın. Bu silindirler çift etkili olduğundan, yükleri eşit kuvvetle iter ve çeker.
Piston manyetiktir, bu nedenle bu silindirleri sensörlerle (dahil değildir) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
