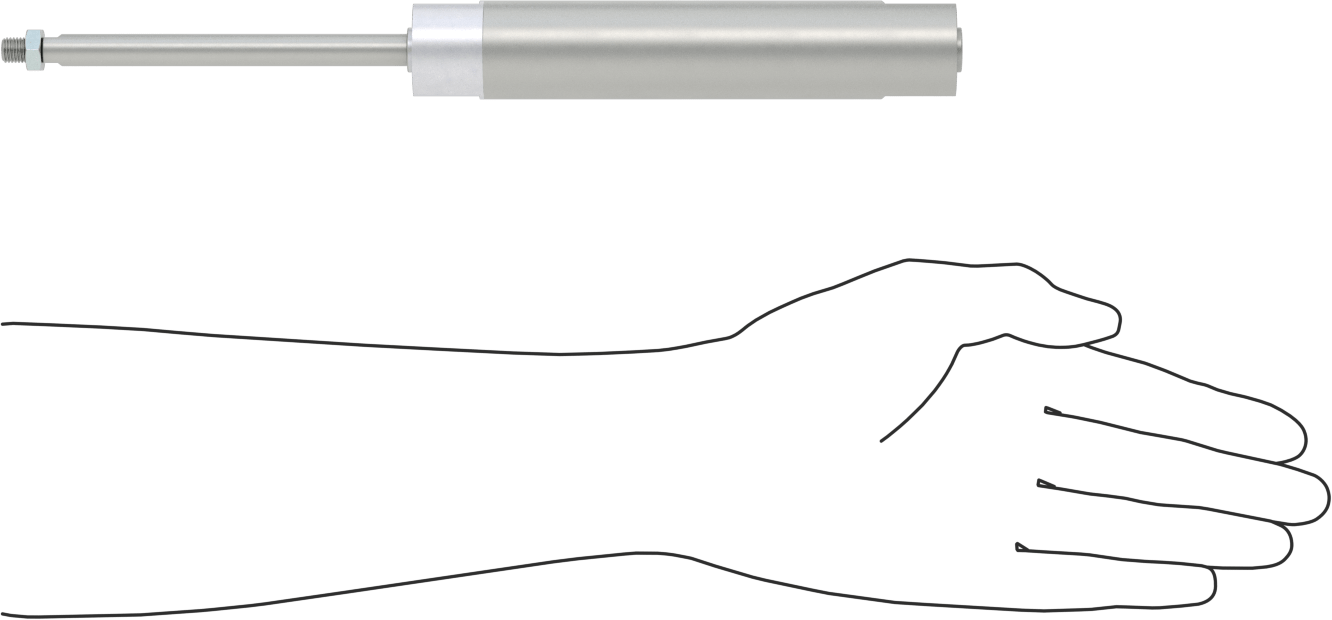

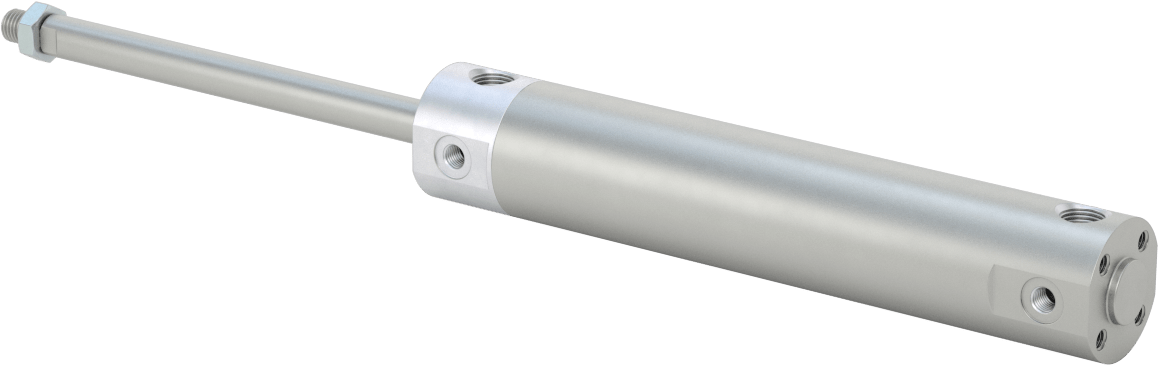

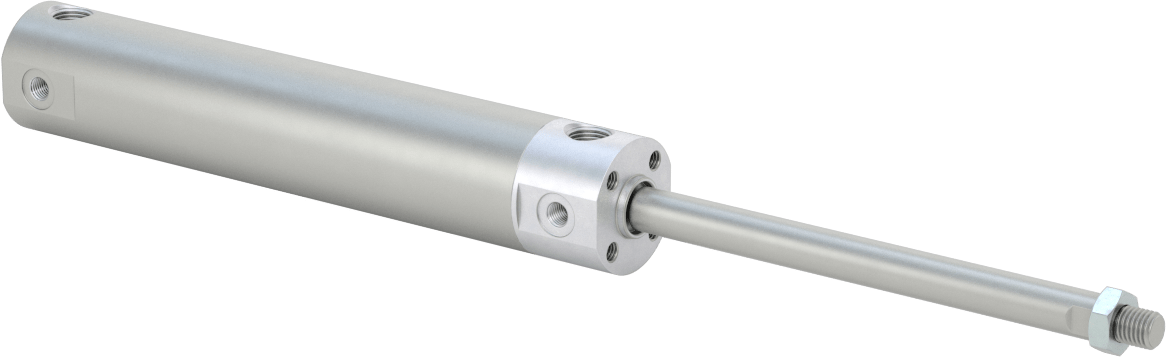

Darbeye Dayanıklı Yuvarlak Gövdeli Hava Silindiri, Sensör Hazır, Yüz/Pivot Montajı
1" (2.54 cm) Delik Boyutu, 4" (10.16 cm) Strok Uzunluğu
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Yüz, Pivot |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 1"2.54 cm |
| Dış Çap | 1.22"3.10 cm |
| Uzunluk | |
| Strok | 4"10.16 cm |
| Geri çekilmiş | 7.92"20.12 cm |
| Uzatılmış | 11.92"30.28 cm |
| 50 psi'de kuvvet | 33 lbs. |
| 100 psi'da Kuvvet | 66 lbs. |
| Sensör Hazır | Sensör Hazır |
| Hava Yastığı Tipi | Sabit Yastık |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Dahil Olan Bileşenler | Montaj Somunu |
| Dahil Olan Montaj Somunlarının Sayısı | 1 |
| Gövde Malzemesi | Alüminyum |
| Uç Kapağı Malzemesi | Alüminyum |
| Çubuk | |
| Malzeme | Çelik |
| Çap | 0.39"0.99 cm |
| Uç Tipi | Dişli |
| Diş Boyutu | 5/16"-240.79 cm |
| Hava Girişi | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 14,763,700 |
| Maksimum Basınç | 145 psi10.0 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | 40° F ila 140° F |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 841231.0080 |
| ECCN | EAR99 |
Sert darbelere dayanacak şekilde tasarlanan bu silindirler, standart hava silindirlerinden daha fazla dayanıklılık için kalın bir gövde duvarına sahiptir. Yuvarlak gövdeli hava silindirinin şeklini, bağlantı çubuğu gövdeli hava silindirinin sağlam yapısıyla birleştirirler. Hepsi çift etkili olup, her iki yönde de kuvvet uygulamak için hava kullanır.
Yüz/pivot montajlı silindirlerin her iki ucunda montaj delikleri bulunur; bu sayede sabit bir konumda veya döner bir montaj düzeneğinde kurulum yapabilirsiniz. Sensör uyumlu silindirler, röleleri ve kontrolörleri etkinleştirmek için manyetik bir pistona sahiptir. Piston sensörün (ayrı satılır) önünden geçtiğinde sensör etkinleşir. Birden fazla sensör kullanabilirsiniz. Tetiklemek istediğiniz her eylem için bir tane takın.
