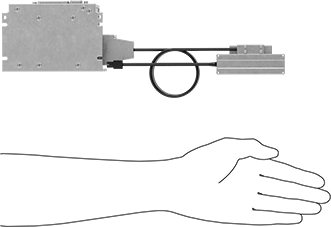

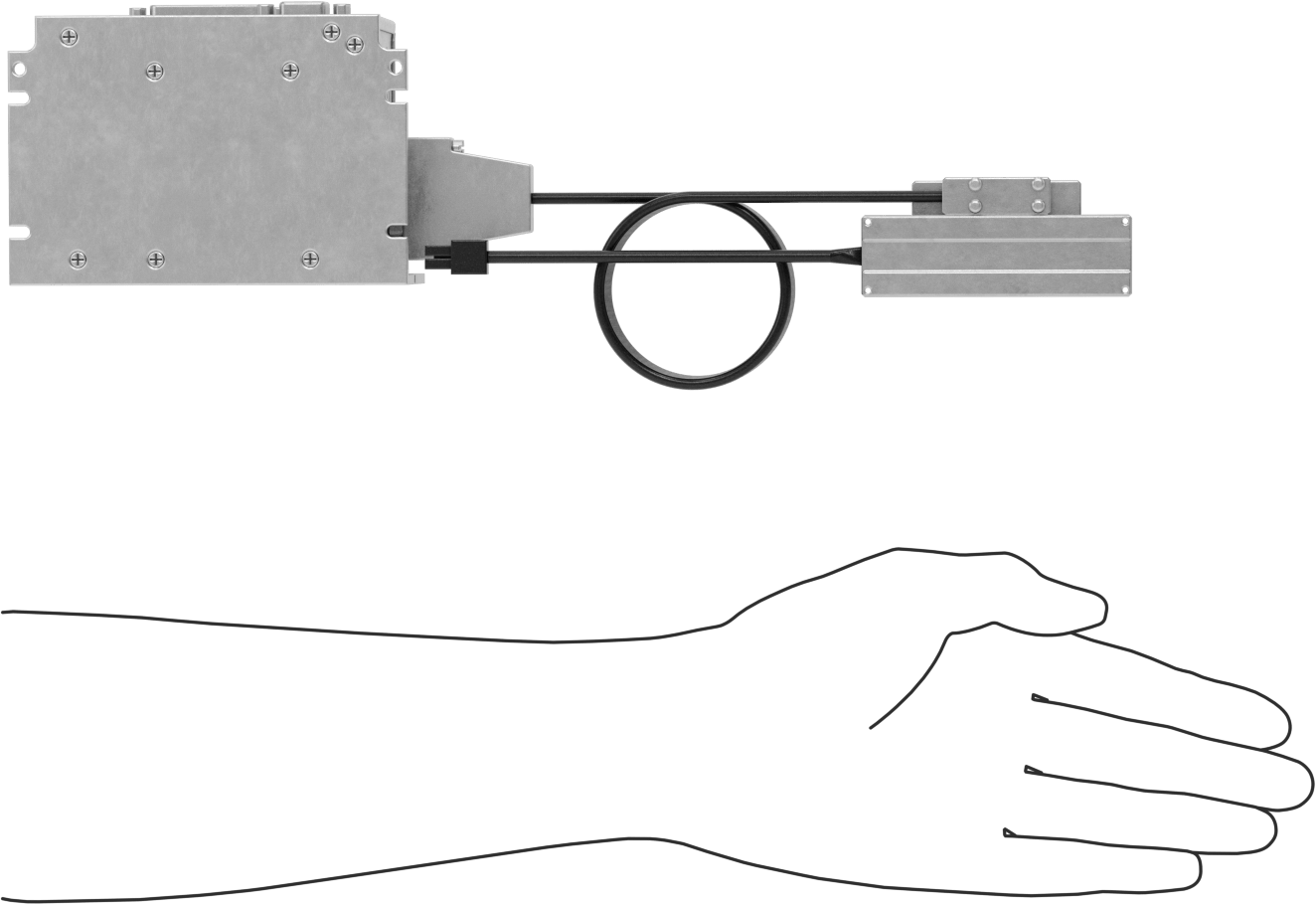

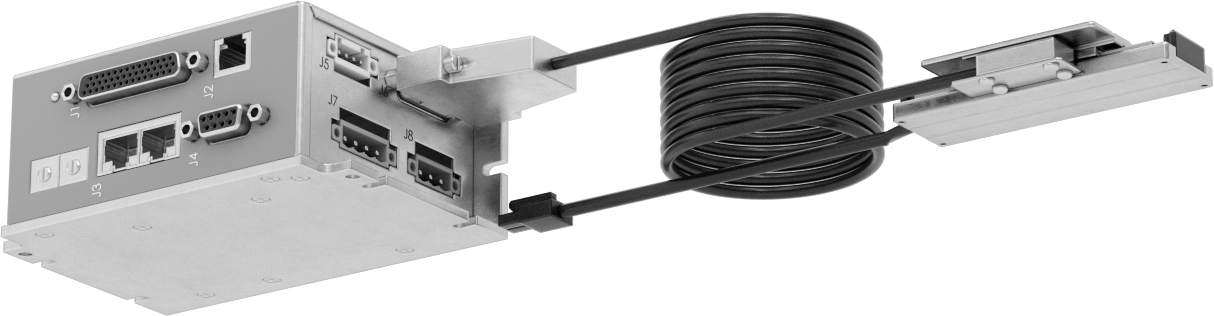

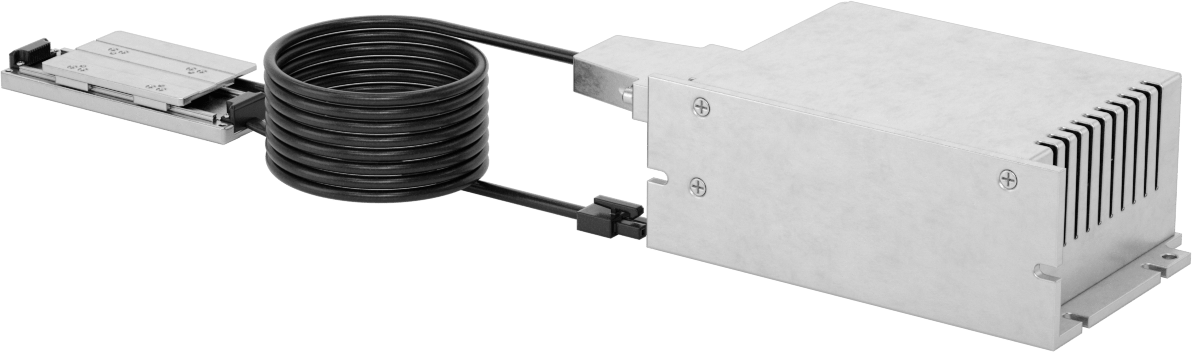

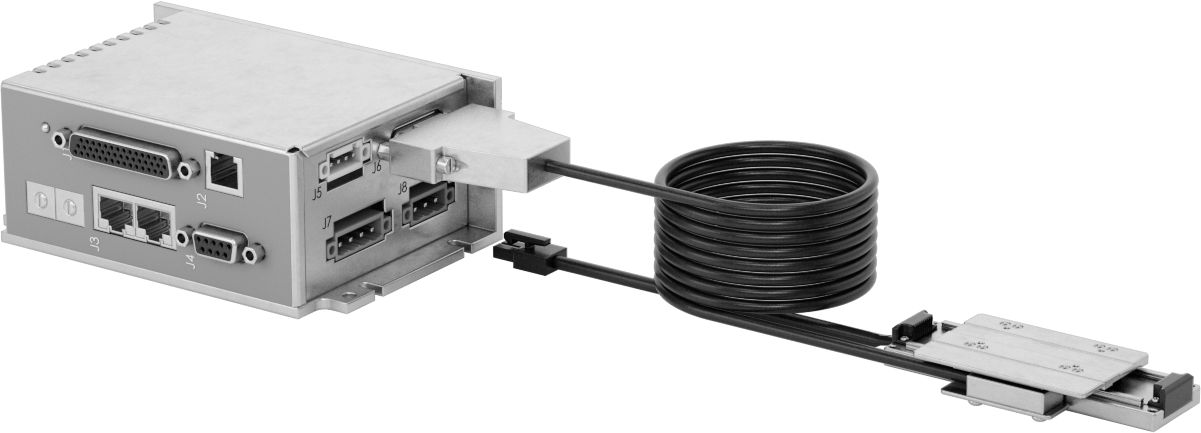

Düşük Profilli Elektrikli Konumlandırma Kaydırma, Otomatik Kontrollü
18 mm Strok Uzunluğu, 38 mm Toplam Genişlik
| Strok Uzunluğu | 18 mm |
| Dinamik Yatay Yük Kapasitesi | 1 lb. |
| Maksimum Hız | 500 mm/s |
| Tam Adım Başına Hareket Mesafesi | 0.0005 mm |
| Tekrarlanabilirlik | -0.5 μm ila 0.5 μm |
| Toplam | |
| Uzunluk | 86 mm |
| Genişlik | 38 mm |
| Yükseklik | 11 mm |
| Taşıyıcı | |
| Uzunluk | 54 mm |
| Genişlik | 26 mm |
| Malzeme | 440 Paslanmaz Çelik |
| Rulman Tipi | Bilye |
| Yatak Malzemesi | 440 Paslanmaz Çelik |
| Taban Malzemesi | Nikel Kaplı Çelik |
| Tam Yük Akımı | 3 amp |
| Gerilim | 24V DC |
| İşletim Sistemi Uyumluluğu | Windows 10 veya Sonraki Sürümler |
| Taşıyıcı Montajı | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M2 × 0.4 mm |
| Delik Derinliği | 2 mm |
| Kontrol Cihazı | |
| Uzunluk | 129 mm |
| Genişlik | 87 mm |
| Yükseklik | 50 mm |
| Kontrol Cihazı Montajı | |
| Delik Sayısı | 2 |
| Delik Çapı | 4.2 mm |
| Çalışma Döngüsü | Sürekli |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| İçerir | 1 m Uzunluğunda Konumlandırma Kaydırmalı Kontrolör Kablosu, Kontrolör, USB Bağlantılı Kontrolör-PC Kablosu, Sürücü |
| Girişler | |
| Gerilim | 24V DC |
| Akım | 0.7 amp |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama | Yağlanmış |
| Motor Tipi | Manyetik Lineer |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Giriş Sayısı | |
| Dijital | 11 |
| Analog | 1 |
| Taban Montaj Deliği Sayısı | 4 |
| Çıkışlar | |
| Sinyal Türü | Dijital |
| Gerilim | 24V DC |
| Akım | 5 amp |
| Adet | 4 |
| Aşırı Yük Koruma Tipi | Otomatik |
| Performans | Otomatik Kontrol, Konumlandırma |
| Güç Kaynağı | Elektrik |
| Seri Port Arayüzü | RS-232 |
| Yazılım Uyumluluğu | CME2, CPL |
| Statik Yük Kapasitesi | 2 lb. |
| Sıcaklık | 32° F ila 100° F |
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Menşe Ülke | Japonya, Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a), 6(b) |
| Schedule B Numarası | 850131.2000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Standart elektrikli konumlandırma kızaklarının yüksekliğinin üçte birinden daha az olan bu kızaklar, elektronik üretimi, robotik ve diğer otomatik süreçlerde küçük parçaları itip çeker. Hızlı ve hassas hareket sağlamak için manyetik bir lineer motora sahiptirler ve çok az yer kaplarlar. Kontrolör ve sürücü de dahil olduğundan, hepsi bir arada bir tahrik sistemidir. Aşırı hassasiyetin gerekli olduğu yerlerde kullanın; -0,5 ila 0,5 mikron arasında tekrarlanabilirliğe sahiptirler, bu da bir inçin ¹⁄₅₀₀₀₀'i kadardır.
Kolay, işaretle ve tıkla programlama için ilk kurulum sırasında ücretsiz CME2 yazılımını indirin. CME2 kullanan kontrolörler, 32 adıma kadar sekansları kaydedebilir ve çalıştırabilir. Daha fazla hız ve esneklik için bu sürgüler, gelişmiş özel programlar yazmak için kullanılan CPL ile de uyumludur.

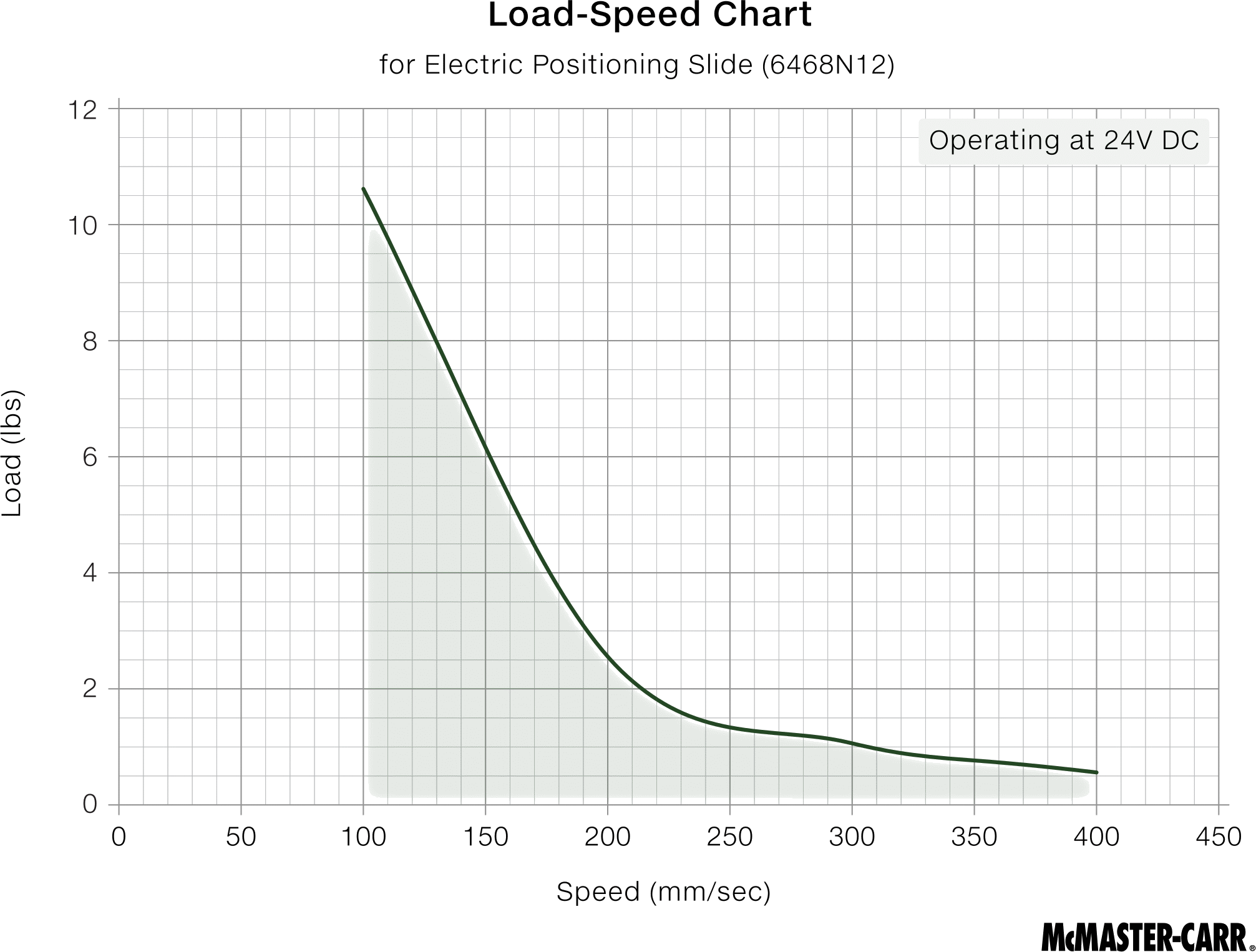

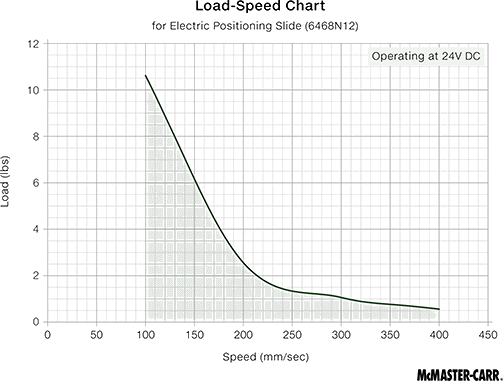

Dinamik yük kapasitesi, kızakların taşıyabileceği maksimum yüktür. Hızı artırırsanız, dinamik yük kapasitesi azalır. Uygulamanız için hangi kızakların uygun olduğunu doğrulamak için bir yük-hız tablosu kullanın. Tabloyu görüntülemek için bir parça numarasına tıklayın ve “Ürün Detayı”nı seçin.
