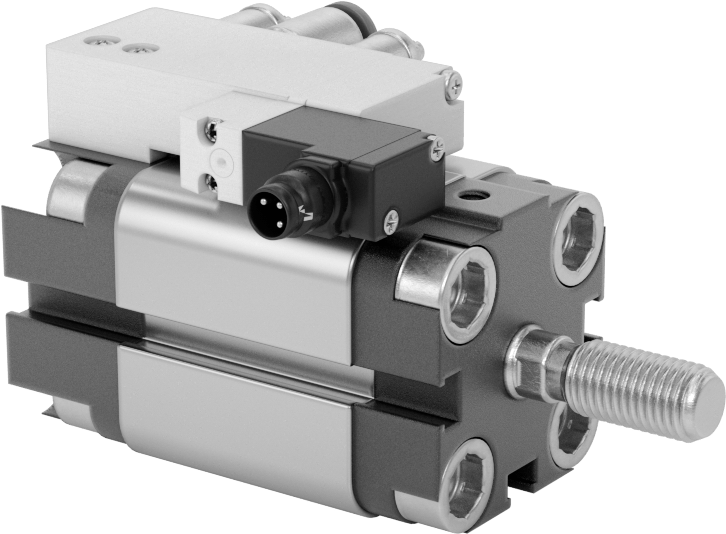

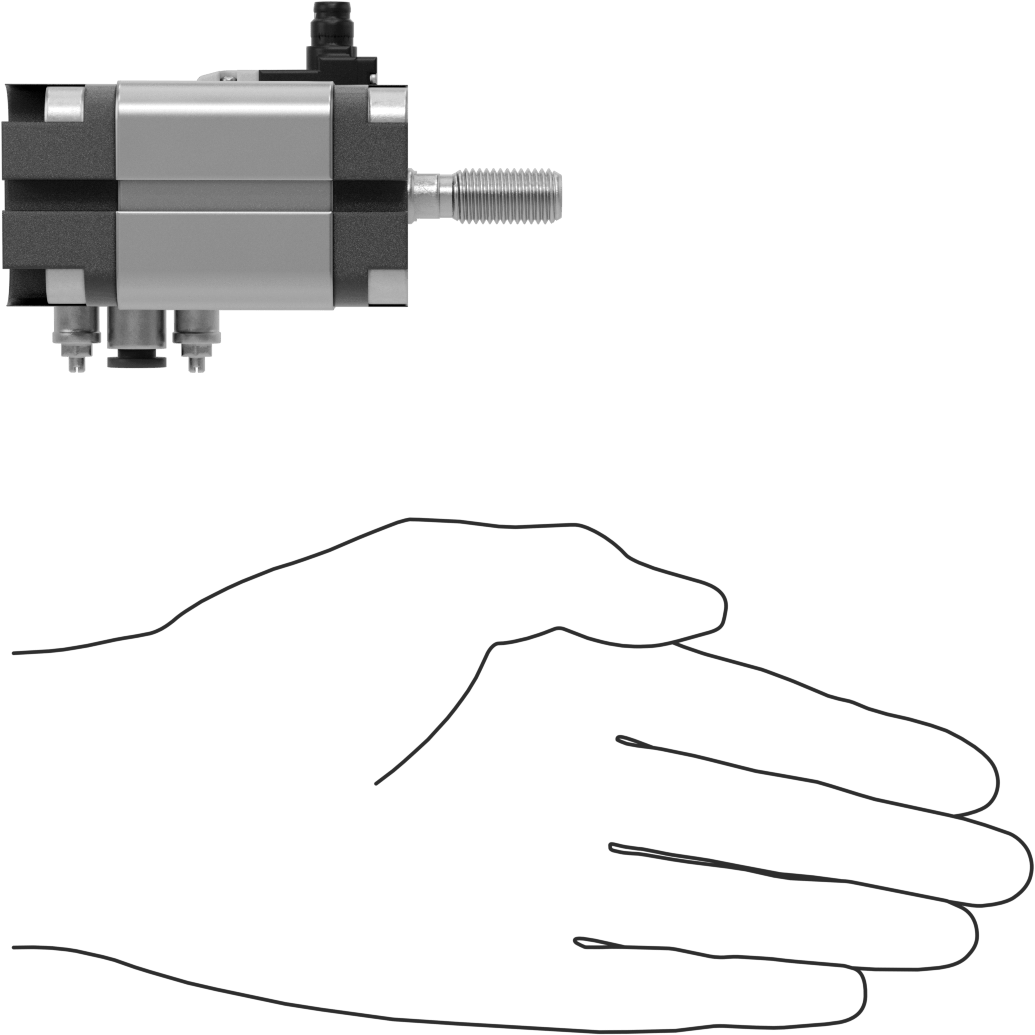

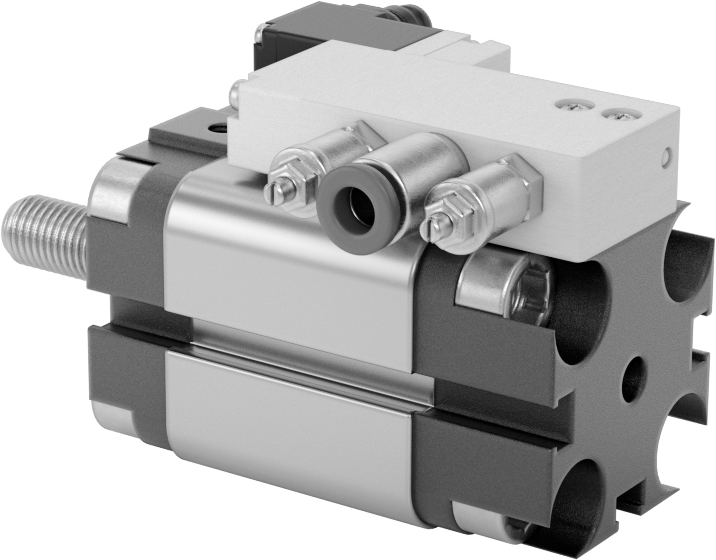

Kolay Kurulabilir Esnek Montajlı Hava Silindiri, Sensör Hazır
25 mm Delik Çapı, 53 mm Genişlik, 50 mm Strok Uzunluğu
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Enclosed Body |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | Metrik |
| Delik Boyutu | 25 mm |
| Genişlik | 53 mm |
| Uzunluk | |
| Strok | 50 mm |
| Geri çekilmiş | 102 mm |
| Uzatılmış | 152 mm |
| 50 psi'de kuvvet | 36 lbs. |
| 100 psi'da Kuvvet | 72 lbs. |
| Sensör Hazır | Sensör Hazır |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Gövde Malzemesi | Alüminyum |
| Çubuk | |
| Malzeme | 304 Paslanmaz Çelik |
| Çap | 10 mm |
| Uç Tipi | Somun |
| Diş Boyutu | M10 |
| Diş Adımı | 1.25 mm |
| Hava Girişi | |
| Boru Dış Çapı | 6 mm |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 50,000,000 |
| Maksimum Basınç | 102 psi7.0 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | 14° ila 120° F |
| Egzoz Çıkış Sayısı | 2 |
| Akış Katsayısı (Cv) | 0.4 |
| Elektrik Bağlantısı Tipi | Tapa |
| Fiş Tipi | 3-Pin M8 |
| Güç Tüketimi | 0.9W |
| Gerilim | 24V DC |
| Özellikler | Entegre Solenoid Valf |
| 100 psi basınçta maksimum akış hızı | 15scfm |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 842139.0190 |
| ECCN | EAR99 |
Entegre valf ve çok sayıda montaj seçeneği ile bu hava silindirleri, hafif yükleri itmek ve çekmek için tam ihtiyacınız olan yere hızlı bir şekilde monte edilebilir. Kurulum süresinden tasarruf etmenizi sağlamanın yanı sıra, dahili valf sisteminizdeki hava bağlantı noktalarının sayısını azaltarak hava kaybını da azaltır. Ekipmana doğrudan veya bağlantı parçaları kullanılarak monte edilebilmesi için ön yüzünde ve yanlarında dişli delikler bulunur. Bu hava silindirleri çift etkili olup, neredeyse eşit kuvvetle uzar ve geri çekilir.
Bu silindirlerin içindeki manyetik piston, bir sensörle (ayrı satılır) birlikte kullanıldığında röleleri ve kontrolörleri etkinleştirebilir. Piston sensörün önünden geçtiğinde sensör etkinleşir. Birden fazla sensör kullanabilirsiniz; tetiklenecek her eylem için bir tane takın.
