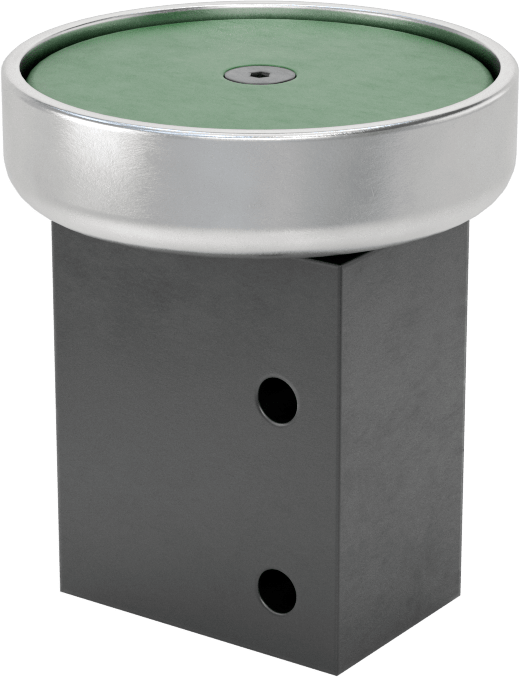

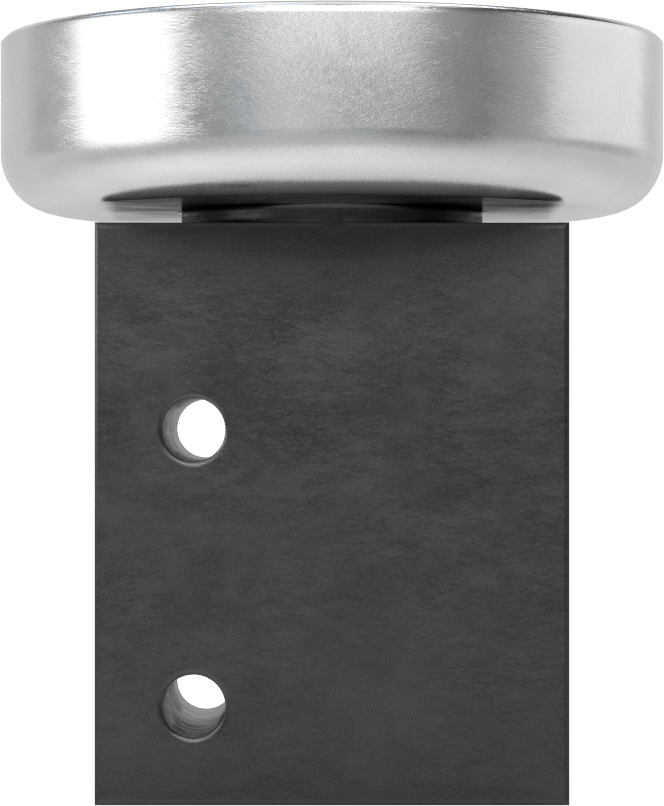

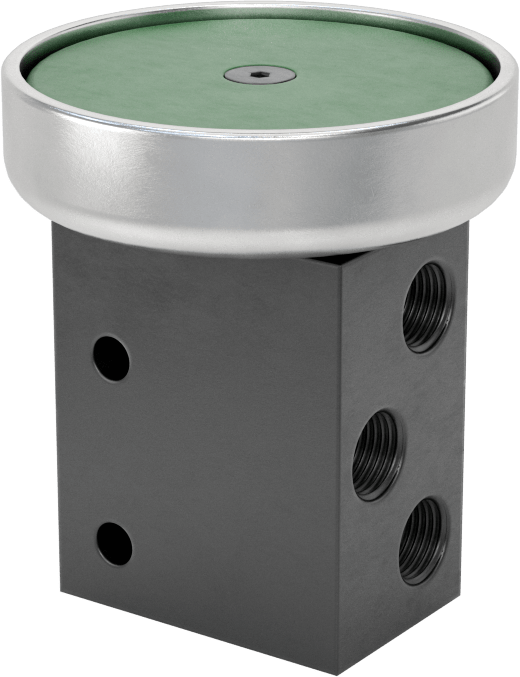

Hava Yön Kontrol Vanası, Normalde Kapalı Akış, Yaylı Geri Dönüş
1/8 NPT, Yeşil
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | Yay |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/8 NPT |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/8 NPT |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/8 NPT |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 6 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.106 |
| Basınç Aralığı | 0-100 psi |
| Sıcaklık Aralığı | 35° F ila 230° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Alüminyum |
| Aktüatör Modeli | Avuç İçi Düğmesi |
| Aktüatör Rengi | Yeşil |
| Toplam | |
| Uzunluk | 2 1/4"5.71 cm |
| Genişlik | 2 1/4"5.71 cm |
| Yükseklik | 2 1/2"6.35 cm |
| Montaj Türü | Vidalı, Panel Montajı |
| Montaj Deliği Çapı | 0.2"0.51 cm |
| Panel Açıklığı İçin | |
| Çap | 2 1/4"5.71 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |

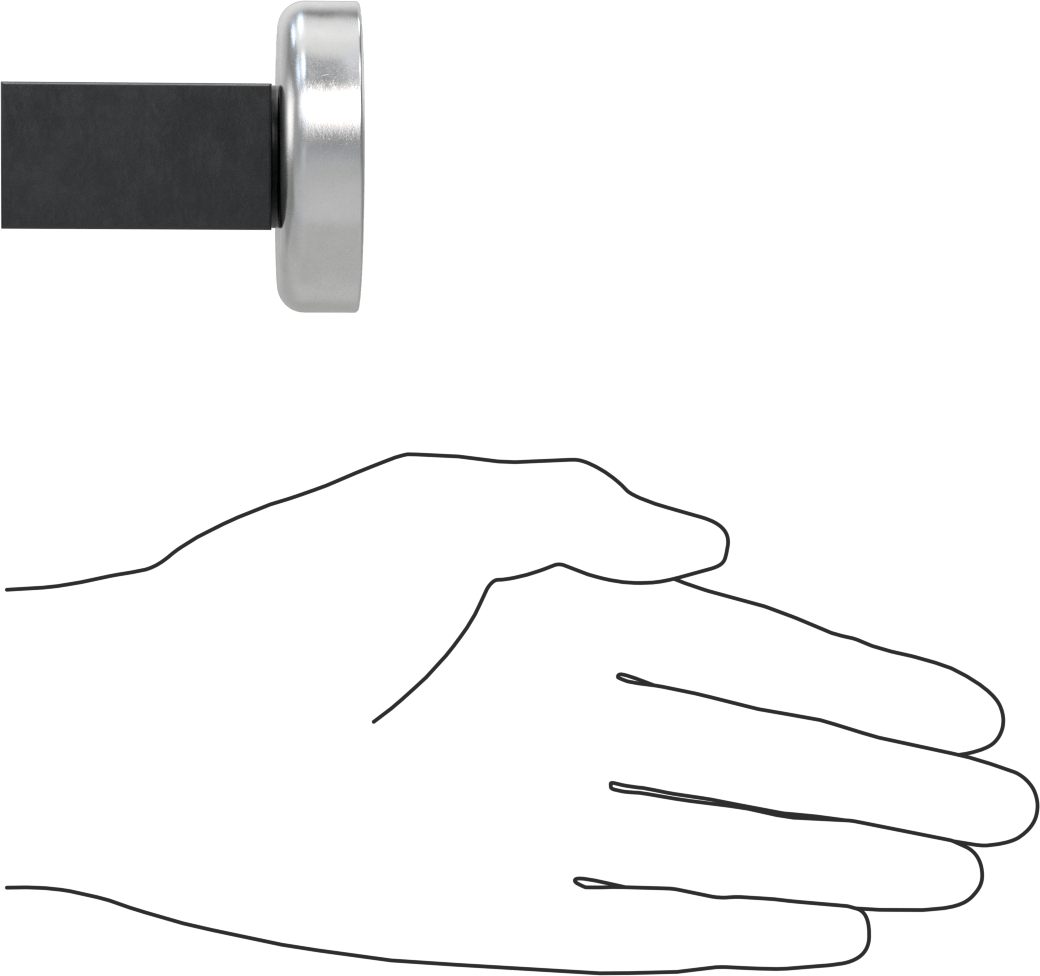

Bu vanaları, aktüatörü iterek veya çevirerek manuel olarak kontrol edin. 3 yollu veya 3/2 vanalar olarak da bilinen bu vanalar, bir silindirin uzaması gibi tek bir hareket gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını dışarı atarak hareket oluştururlar. Kapalı konumda, sistemdeki hava basıncını boşaltarak ekipmanın sıfırlanmasını sağlar ve böylece hareketin tekrarlanabilmesini sağlar.
Normalde kapalı olan valfler, çalıştırılana kadar hava akışını engeller. Yaylı geri dönüşlü valfler, aktüatörü bıraktığınız anda başlangıç konumuna geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
