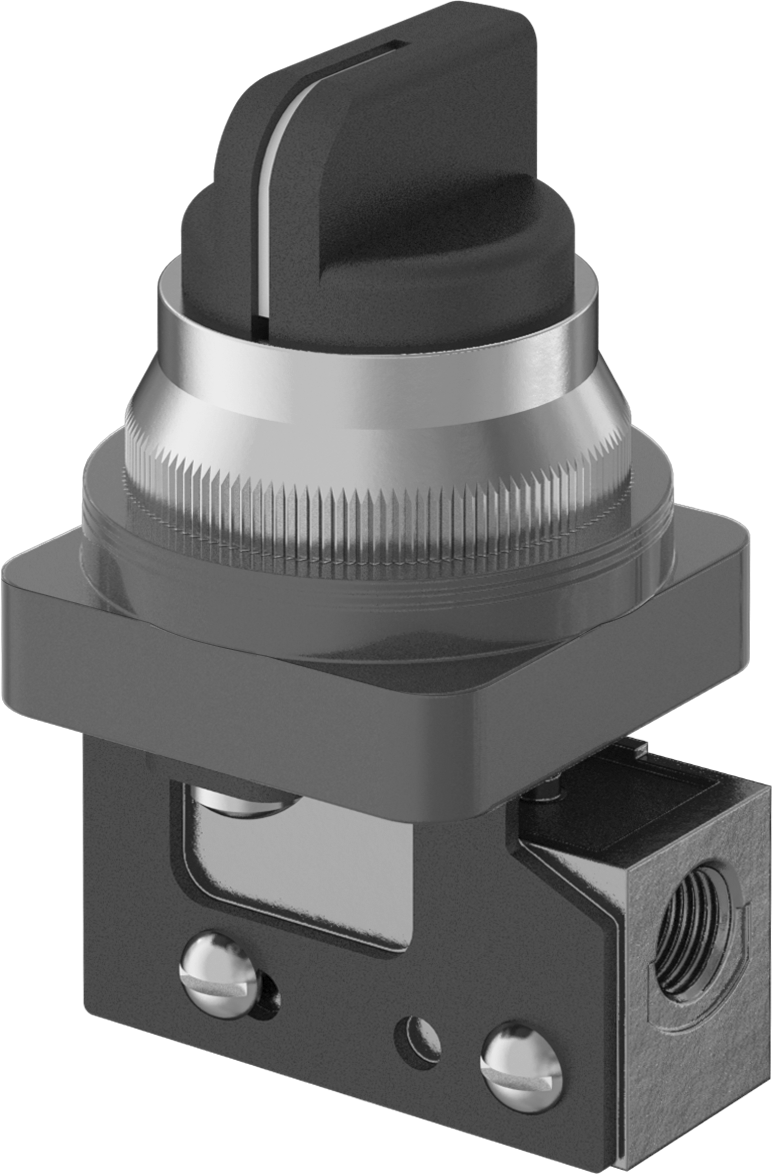

Hava Yön Kontrol Vanası, Normalde Açık/Kapalı Akış
1/8 (0.32 cm) NPT, 1-7/8" (4.76 cm) Uzunluk
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı, Normalde Açık |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | El |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/8 NPT |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/8 NPT |
| Çıkış Cinsiyeti | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/8 NPT |
| Egzoz Cinsiyeti | Dişi |
| Maksimum Akış Hızı | 6 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.11 |
| Basınç Aralığı | 0-120 psi |
| Sıcaklık Aralığı | 0° F ila 115° F |
| Vakum Değeri | 23 in. Hg |
| Gövde Malzemesi | Çinko Kaplı Çinko |
| Aktüatör Modeli | Kadran |
| Aktüatör Rengi | Siyah |
| Toplam | |
| Uzunluk | 1 7/8"4.76 cm |
| Genişlik | 1 5/8"4.13 cm |
| Yükseklik | 3"7.62 cm |
| Montaj Türü | Vidalı, Panel Montajı |
| Montaj Deliği Çapı | 0.17"0.43 cm |
| Panel Açıklığı İçin | |
| Çap | 1 1/4"3.17 cm |
| Genişlik | 3/4"1.90 cm |
| Uzunluk | 1 3/4"4.44 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
Aktüatörü iterek veya çevirerek bu valfleri manuel olarak kontrol edin. 3 yollu veya 3/2 valfler olarak da bilinen bu valfler, silindiri uzatmak gibi tek bir hareket oluşturur. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Kapalı konumda, sistemdeki hava basıncını tahliye ederek ekipmanın sıfırlanmasını ve hareketin tekrarlanmasını sağlar. Hem normalde kapalı hem de normalde açık olan valfler, hava akışını engellemek veya çalıştırılana kadar havanın akmasına izin vermek için takılabilir.
Elle geri dönüşlü vana, çalıştırıldığında çalışır durumda kalır ve yalnızca aktüatörü tekrar hareket ettirdiğinizde başlangıç konumuna geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
